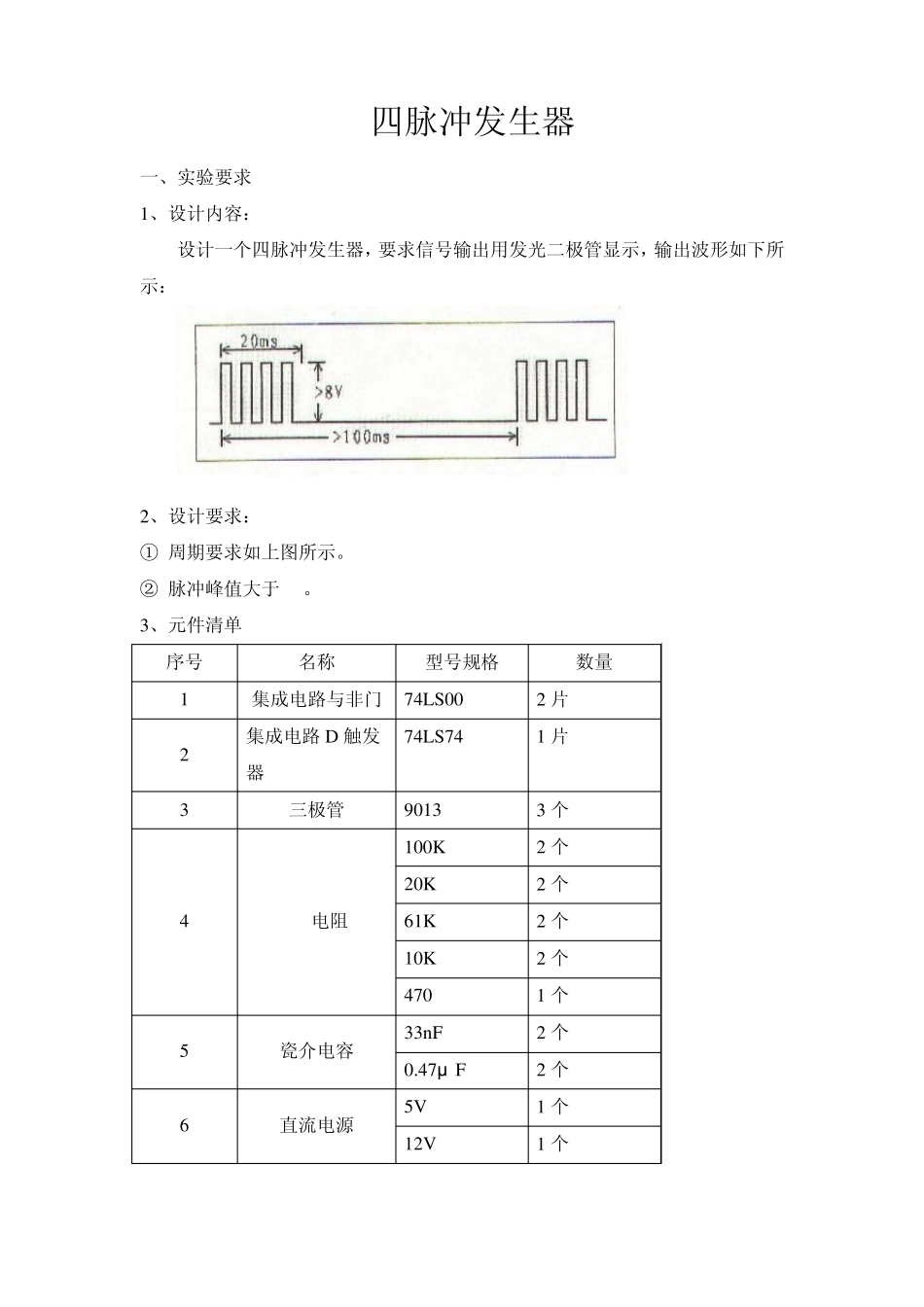

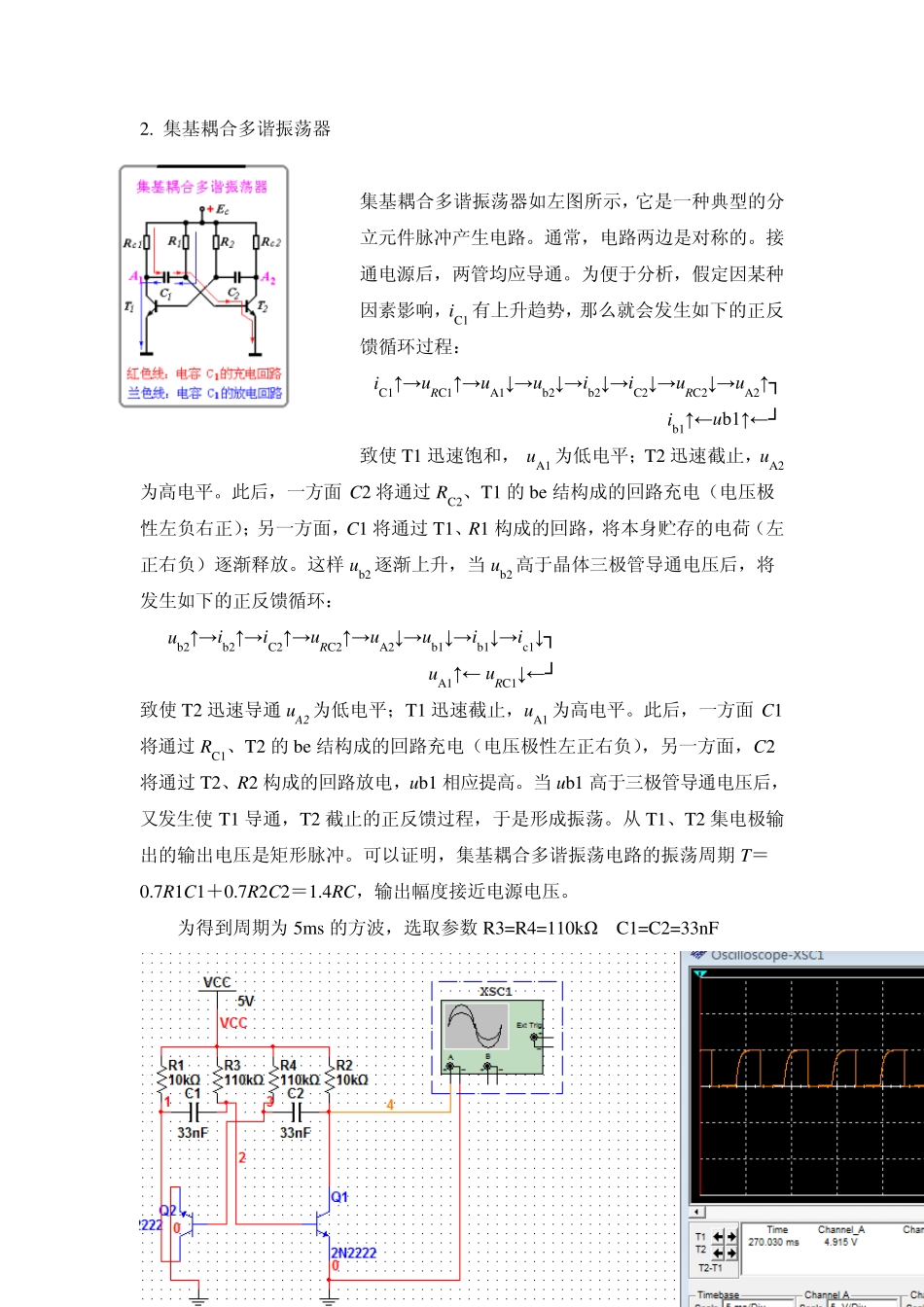

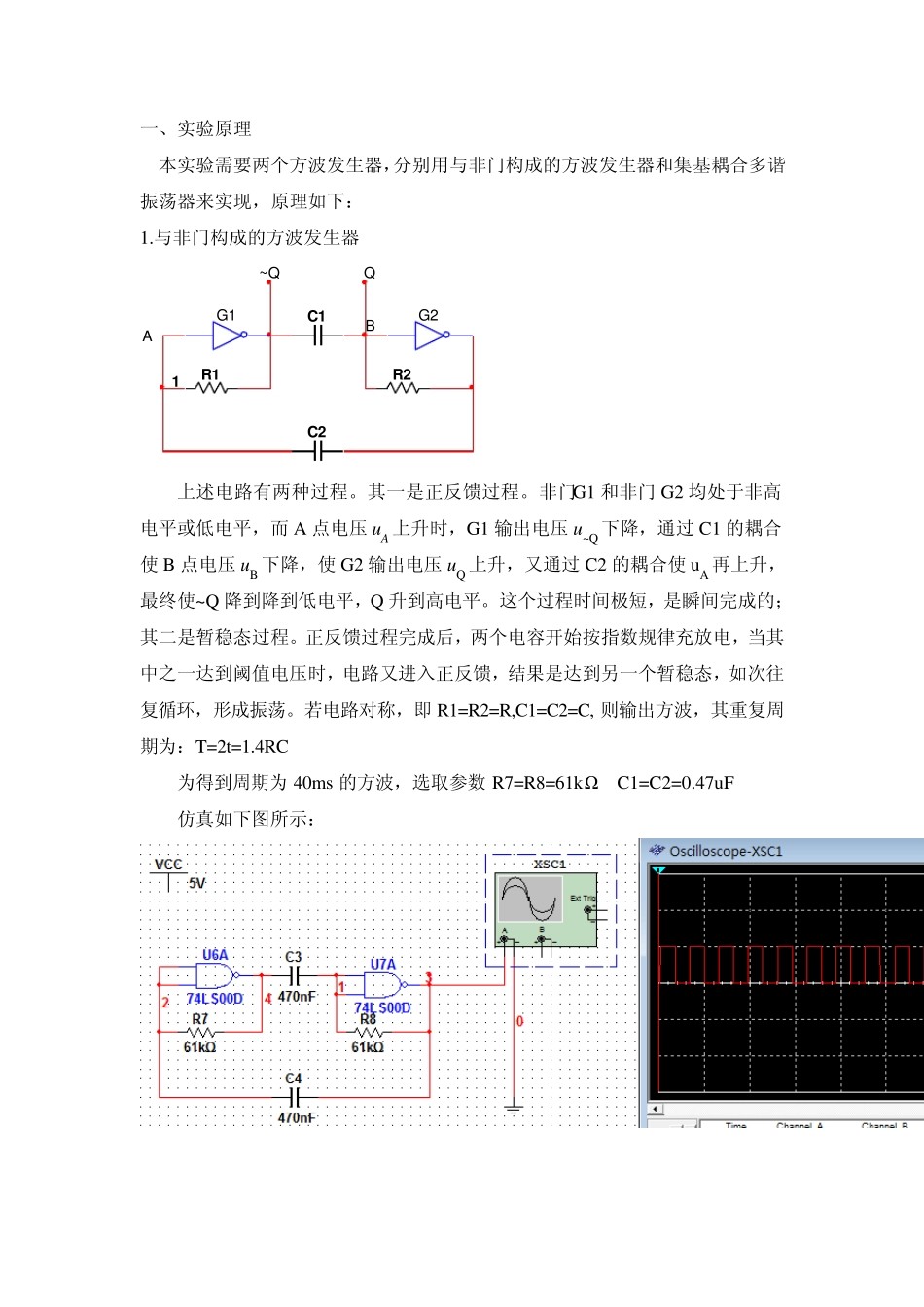

四脉冲发生器 一、实验要求 1、设计内容： 设计一个四脉冲发生器，要求信号输出用发光二极管显示，输出波形如下所示： 2、设计要求： ① 周期要求如上图所示。 ② 脉冲峰值大于 8V。 3、元件清单 序号 名称 型号规格 数量 1 集成电路与非门 74LS00 2 片 2 集成电路 D 触发器 74LS74 1 片 3 三极管 9013 3 个 4 电阻 100K 2 个 20K 2 个 61K 2 个 10K 2 个 470 1 个 5 瓷介电容 33nF 2 个 0.47μ F 2 个 6 直流电源 5V 1 个 12V 1 个 一、实验原理 本实验需要两个方波发生器，分别用与非门构成的方波发生器和集基耦合多谐振荡器来实现，原理如下： 1.与非门构成的方波发生器 R1R2C1C21G1G2BA~Q Q 上述电路有两种过程。其一是正反馈过程。非门G1 和非门 G2 均处于非高电平或低电平，而 A 点电压 uA 上升时，G1 输出电压 u~Q 下降，通过 C1 的耦合使 B 点电压 uB 下降，使 G2 输出电压 uQ 上升，又通过 C2 的耦合使 uA 再上升，最终使~Q 降到降到低电平，Q 升到高电平。这个过程时间极短，是瞬间完成的；其二是暂稳态过程。正反馈过程完成后，两个电容开始按指数规律充放电，当其中之一达到阈值电压时，电路又进入正反馈，结果是达到另一个暂稳态，如次往复循环，形成振荡。若电路对称，即 R1=R2=R,C1=C2=C, 则输出方波，其重复周期为：T=2t=1.4RC 为得到周期为 40ms 的方波，选取参数 R7=R8=61kΩ C1=C2=0.47uF 仿真如下图所示： 2. 集基耦合多谐振荡器 集基耦合多谐振荡器如左图所示，它是一种典型的分立元件脉冲产生电路。通常，电路两边是对称的。接通电源后，两管均应导通。为便于分析，假定因某种因素影响，iC1 有上升趋势，那么就会发生如下的正反馈循环过程： iC1↑→u RC1↑→u A1↓→u b2↓→ib2↓→iC2↓→u RC2↓→u A2↑┐ ib1↑←u b1↑←┘ 致使T1 迅速饱和， u A1 为低电平；T2 迅速截止，u A2为高电平。此后，一方面C2 将通过RC2、T1 的be 结构成的回路充电（电压极性左负右正）；另一方面，C1 将通过T1、R1 构成的回路，将本身贮存的电荷（左正右负）逐渐释放。这样 u b2 逐渐上升，当 u b2 高于晶体三极管导通电压后，将发生如下的正反馈循环： u b2↑→ib2↑→iC2↑→u RC2↑→u A2↓→u b1↓→ib1↓→ic1↓┐ u A1↑← u RC1↓←┘ 致使T2 迅速导通u A2 为低电平；T1 ...
