学生工作页学习情境4(金属焊接)

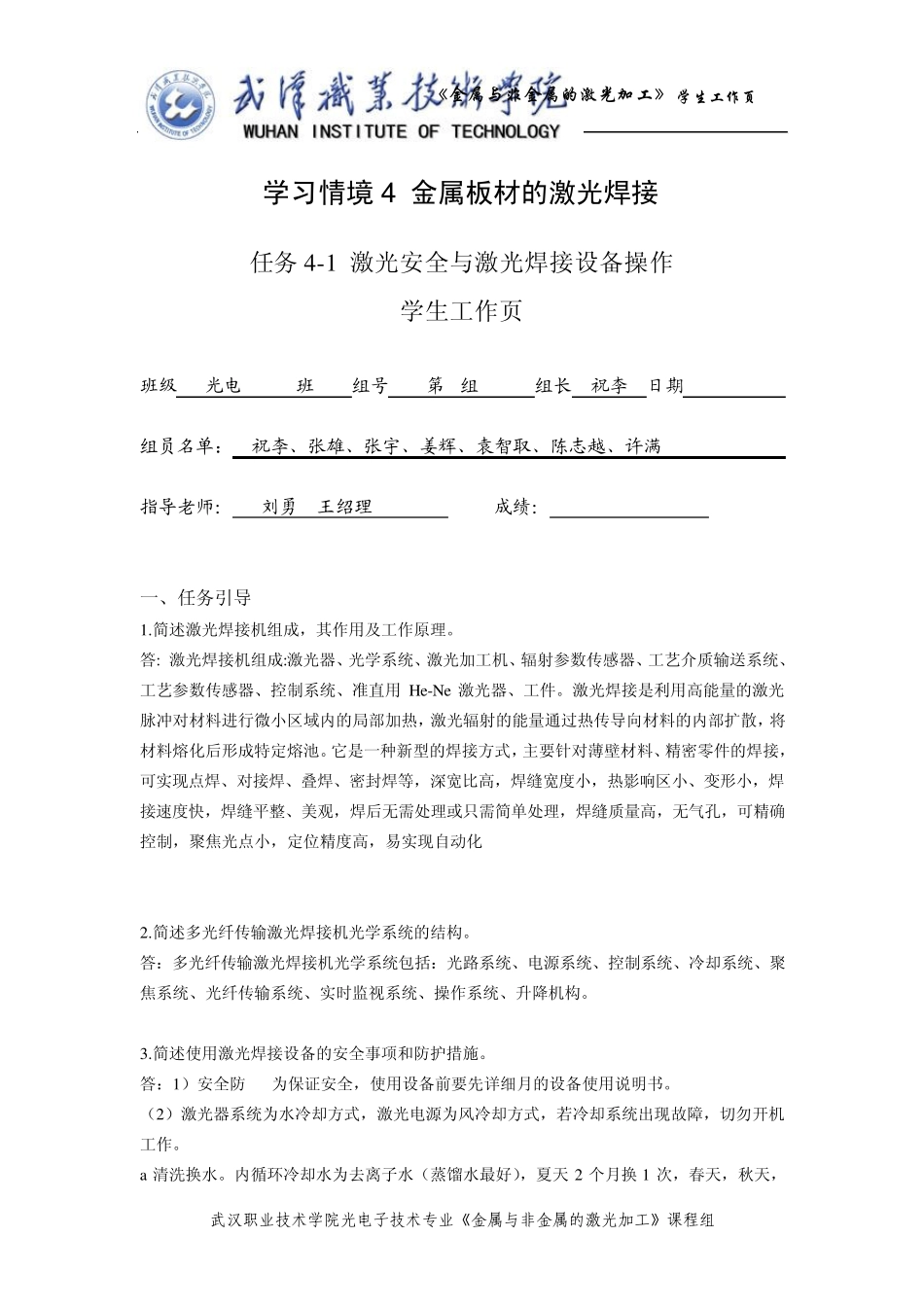

武汉职业技术学院光电子技术专业《金属与非金属的激光加工》课程组 《金属与非金属的激光加工》 学生工作页 学习情境 4 金属板材的激光焊接 任务4-1 激光安全与激光焊接设备操作 学生工作页 班级 光电08305班 组号 第1组 组长 祝李 日期 2010.10.27 组员名单： 祝李、张雄、张宇、姜辉、袁智取、陈志越、许满 指导老师： 刘勇 王绍理 成绩： 一、任务引导 1.简述激光焊接机组成，其作用及工作原理。 答: 激光焊接机组成:激光器、光学系统、激光加工机、辐射参数传感器、工艺介质输送系统、工艺参数传感器、控制系统、准直用 He-Ne激光器、工件。激光焊接是利用高能量的激光脉冲对材料进行微小区域内的局部加热，激光辐射的能量通过热传导向材料的内部扩散，将材料熔化后形成特定熔池。它是一种新型的焊接方式，主要针对薄壁材料、精密零件的焊接，可实现点焊、对接焊、叠焊、密封焊等，深宽比高，焊缝宽度小，热影响区小、变形小，焊接速度快，焊缝平整、美观，焊后无需处理或只需简单处理，焊缝质量高，无气孔，可精确控制，聚焦光点小，定位精度高，易实现自动化 2.简述多光纤传输激光焊接机光学系统的结构。 答：多光纤传输激光焊接机光学系统包括：光路系统、电源系统、控制系统、冷却系统、聚焦系统、光纤传输系统、实时监视系统、操作系统、升降机构。 3.简述使用激光焊接设备的安全事项和防护措施。 答：1）安全防 为保证安全，使用设备前要先详细月的设备使用说明书。 （2）激光器系统为水冷却方式，激光电源为风冷却方式，若冷却系统出现故障，切勿开机工作。 a清洗换水。内循环冷却水为去离子水（蒸馏水最好），夏天 2 个月换 1 次，春天，秋天， 武汉职业技术学院光电子技术专业《金属与非金属的激光加工》课程组 《金属与非金属的激光加工》 学生工作页 冬天 3 个月换 1 次； b 去离子装置每 6 个月换 1 次。每半年清洗 1 次水箱和过滤器。 （4）注意保证工作间的环境清洁，包括卫生、温度、湿度、定期检查光学器件。 （5）切记在激光焊接时不要用眼睛正对 YAG 激光器，以免造成激光伤害，工作时应戴激光、防护镜。 （6）机器工作时，电路呈高压、大电流状态，非专业人员请勿在开机时维护检修，以免发生触电事故。电源和激光器应接地良好。 （7）机器不工作时，应及时关机、断电、断水，将机罩封好，防止灰尘进入激光器和光学系统。 （8）除调整激光器输出能量大小及整...
