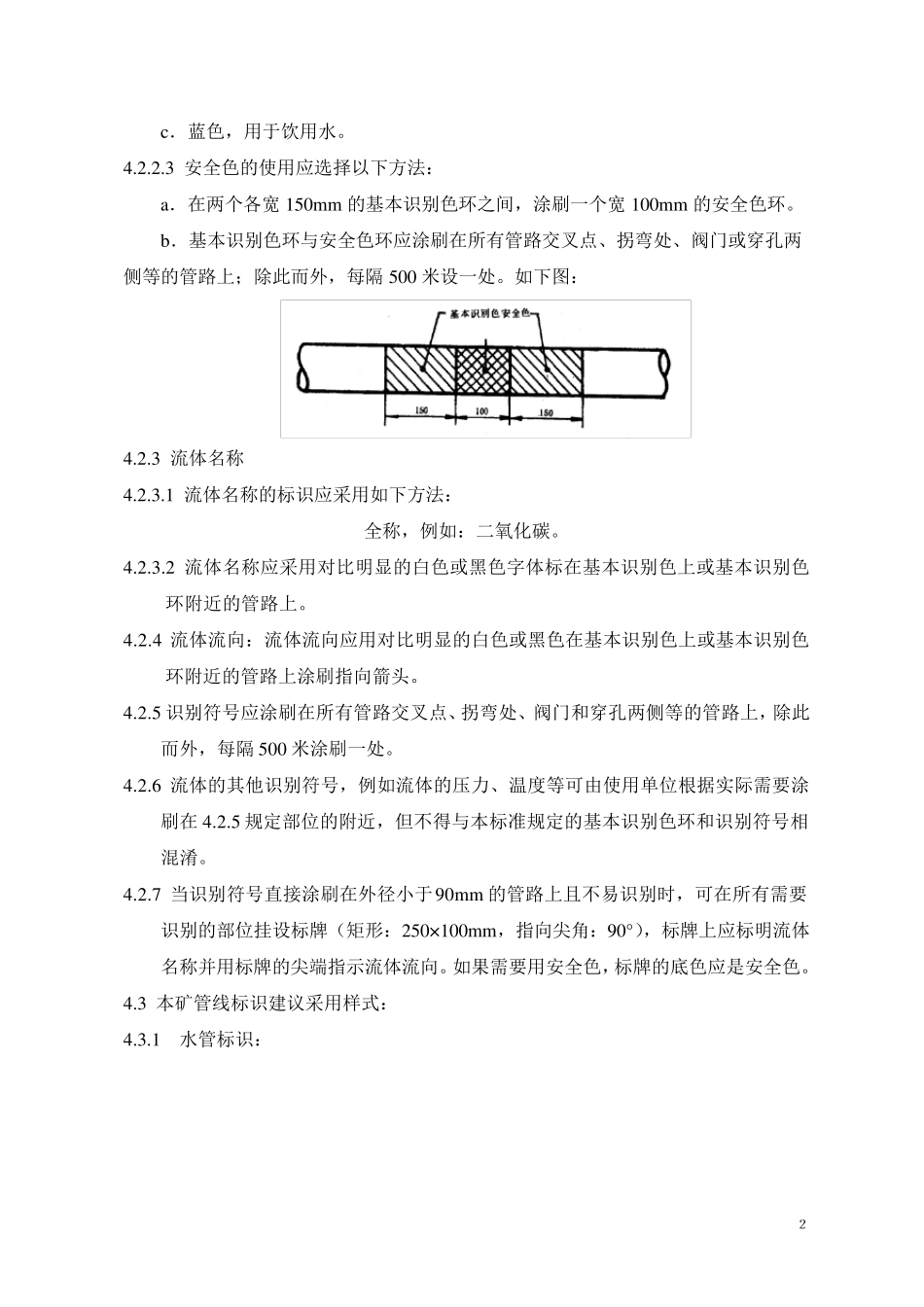

１ 第二部分：管线标识 1 目的： 对巷道内各类管线的基本识别色和识别符号的含义及使用作出规定。 2 适用范围： 本标准适用于矿井各类气体、液体和电缆等管线的标识。 3 引用标准： GB7231-87 《工业管路的基本识别色和识别符号》。 4 标识规定： 4.1 基本识别色 4.1.1 基本识别色用于标识管内流体的种类和状态。 4.1.2 基本识别色及其含义： 绿色——水 黄褐色——气态或液态气体（空气和氧气除外） 浅蓝色——空气或氧气 黑色——其它（包括电缆） 4.1.3 基本识别色的使用应选择以下方法： 4.1.3.1 在管路上涂刷宽 150m m (可根据实际适当增减)的色环。如果管路的保护色或本色与基本识别色相近而不易识别，应在保护色或本色与基本识别色之间相应对比明显的白色或黑色涂刷宽 50m m 的色环。 4.1.3.2 电缆采用本色——黑色。 4.2 识别符号 4.2.1 识别符号用于标识管内流体的性质、名称和流向。 4.2.2 安全色（适用于管路） 4.2.2.1 安全色范围应符合 GB2893-82《安全色》的规定。 4.2.2.2 安全色的用途 a．红色，用于消防，电缆（挂牌）； b．黄色 与 黑色 间隔斜条，用于危险警告； ２ c．蓝色，用于饮用水。 4.2.2.3 安全色的使用应选择以下方法： a．在两个各宽150mm 的基本识别色环之间，涂刷一个宽100mm 的安全色环。 b．基本识别色环与安全色环应涂刷在所有管路交叉点、拐弯处、阀门或穿孔两侧等的管路上；除此而外，每隔 500 米设一处。如下图： 4.2.3 流体名称 4.2.3.1 流体名称的标识应采用如下方法： 全称，例如：二氧化碳。 4.2.3.2 流体名称应采用对比明显的白色或黑色字体标在基本识别色上或基本识别色环附近的管路上。 4.2.4 流体流向：流体流向应用对比明显的白色或黑色在基本识别色上或基本识别色环附近的管路上涂刷指向箭头。 4.2.5 识别符号应涂刷在所有管路交叉点、拐弯处、阀门和穿孔两侧等的管路上，除此而外，每隔 500 米涂刷一处。 4.2.6 流体的其他识别符号，例如流体的压力、温度等可由使用单位根据实际需要涂刷在4.2.5 规定部位的附近，但不得与本标准规定的基本识别色环和识别符号相混淆。 4.2.7 当识别符号直接涂刷在外径小于90mm 的管路上且不易识别时，可在所有需要识别的部位挂设标牌（矩形：250×100mm，指向尖角：90°），标牌上应标明流体名称并用标牌的尖端指示流体流向。如果需要用安全色，标牌的底色应是安全色。 4.3 本...
