电厂#1机汽轮机高中压缸揭缸及转子吊装方案VIP免费

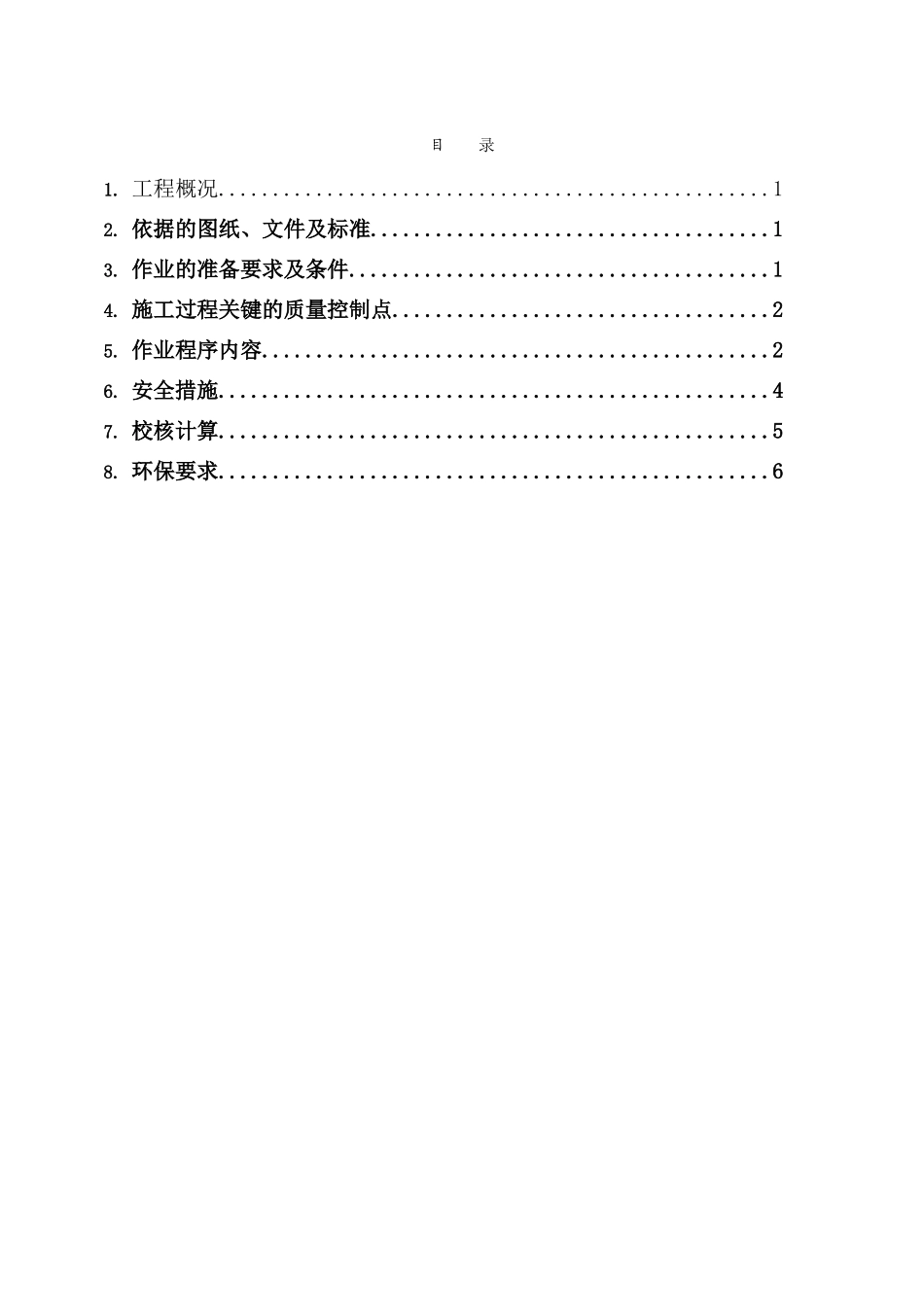

目录1.工程概况...................................................12.依据的图纸、文件及标准.....................................13.作业的准备要求及条件.......................................14.施工过程关键的质量控制点...................................25.作业程序内容...............................................26.安全措施...................................................47.校核计算...................................................58.环保要求...................................................61.工程概况1.1概述汕尾红海湾电厂1号汽轮机是东汽厂生产的600MW超临界汽轮机，其为单轴、中间再热、低压四流程机组。本次汽轮机本体检修为常规性大修。1.2高中压缸各主要部件重量如下：序号名称重量(t)件数1高中压外缸上半47.412高压内缸上半15.613中压内缸上半3.4314高中压转子28.4511.3主要工作高中压外缸、高压内缸及中压内缸的揭盖、起吊过程；高中压转子起吊过程。2.依据的图纸、文件及标准2.1《电力建设施工及验收技术规范》汽轮机机组篇DL5011-92；2.2《火电施工质量检验及评定标准》汽轮机机组篇1998年版；2.3《电力建设安全工作规程》（火力发电厂电厂部分）DL5009.1-92；2.4东方汽轮机厂家提供图纸及说明书；2.5业主提供的检修文件包及相关作业文件。3.作业准备要求及条件3.1作业准备：3.1.1所有参加施工的人员必须持证上岗，其从事工作的范围必须与证件等级相符。3.1.2检修管理人员、钳工、架子工、起重工、电工等安排到位。3.1.3准备好设备拆卸安放场地、机工具及消耗材料落实到位。3.1.4落实好消耗材料、设备运输工具等。3.1.5办好热力机械工作票、动火票，进行安全技术交底。3.1.6搭设牢固的脚手架，并布置充足的照明和施工电源。3.1.7作好安全措施，确认系统无压力并已降至常温。3.1.8与缸体连接的管道拆除完毕。3.1.9高压缸的热工保护元件、热工线拆除完毕。3.2作业所需的机工具：3.2.1机房80t/20t行车一部。3.2.2合像水平仪一台：0.01mm/m。3.2.3机房压缩空气具备。3.2.4普通钳工工具一批以及塞尺等测量工具。3.2.5转子起吊扁担及钢丝绳一套。3.2.6螺栓加热柜及加热棒一批。4.施工过程关键的质量控制点4.1高中压缸揭盖过程（H）。4.2转子吊装(H)。5.作业程序内容5.1高中压缸揭盖、吊装5.1.1汽机本体检修文件包编制完并已履行完审批手续。5.1.2易损零部件的备件已到货或外委申请已提出。5.1.3汽机本体检修记录卡准备齐全。5.1.4与揭缸工作有关人员应始终在现场。5.1.5进行支承点的猫爪转换，并进行高中压缸推缸转换，转换过程中必须保持转子位置不动。5.1.6汽缸全实缸中心复查完闭。5.1.7松外缸螺栓前，先松定位销，以免定位销被卡死拔不出来。5.1.8当缸体调节级温度小于或等于时才允许揭高压缸。松缸体螺栓时将规定的电加热器间隔地插入螺栓内孔加热，到规定的伸长量，并用手锤确认螺帽是否松动。加热时间不能超过30-50分钟，以防法兰被加热，加热器尺寸应合适，露出发热部分不能超过25mm。5.1.9松外缸螺栓时要从轴封处和汽缸中间向两侧松，同时汽缸两侧应对称松螺栓。5.1.10在汽缸结合面、导汽管、前后轴封螺栓及定位销全部拆完，确认上缸与下缸及其它导汽管无任何连接时，才允许揭缸。5.1.11在汽缸对角线装好导杆，导杆应清理干净涂上润滑油。5.1.12在吊大盖前应用顶丝或千斤顶将汽缸均匀顶起300mm后，再指挥吊车将汽缸吊起少许，进行找正及找平工作。5.1.13在起吊过程中，汽缸四角应有专人监护；导杆不允许受力，螺栓与螺栓孔无接触现象，四角升起高度均匀、四角横向及纵向高度差小于2毫米。5.1.14大盖起吊前在转子上架表监视大盖起吊过程中转子是否有被上抬的现象，如发现转子有上抬现象应停止起吊工作，需停下来检查原因、正确处理后起吊。5.1.15在整个汽缸起吊过程中，应检查汽缸内部有无磨擦声，螺栓与螺栓孔有无碰摩，导杆有无因蹩劲而被带起，以及汽缸四角起升高度是否均匀。发现汽缸任一部位连续两次没有跟随行车大钩上升或者其正常情况，应立即停止起吊，重新进行调平找正。5.1.16如因汽缸内部部件有卡涩不能调平...
