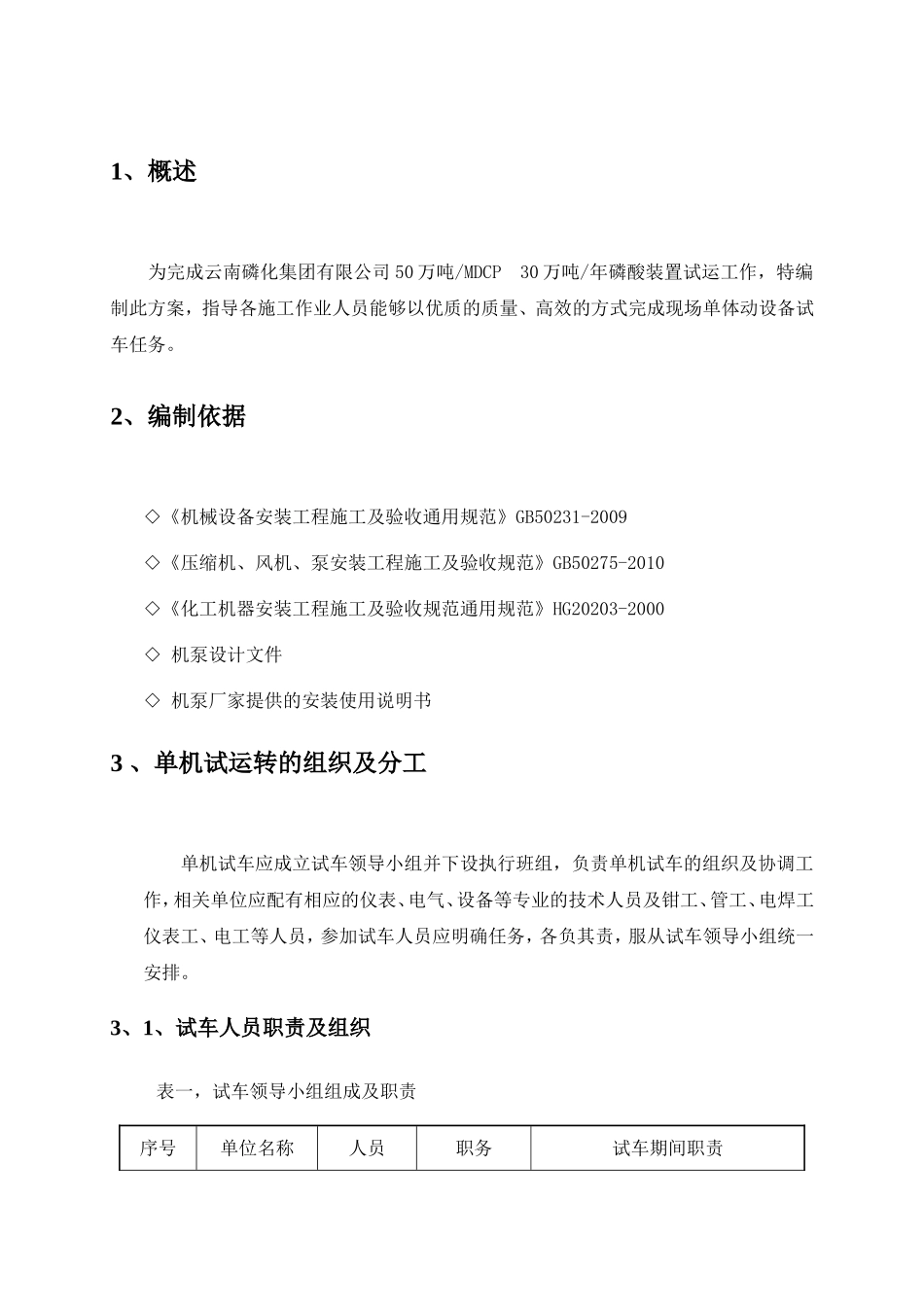

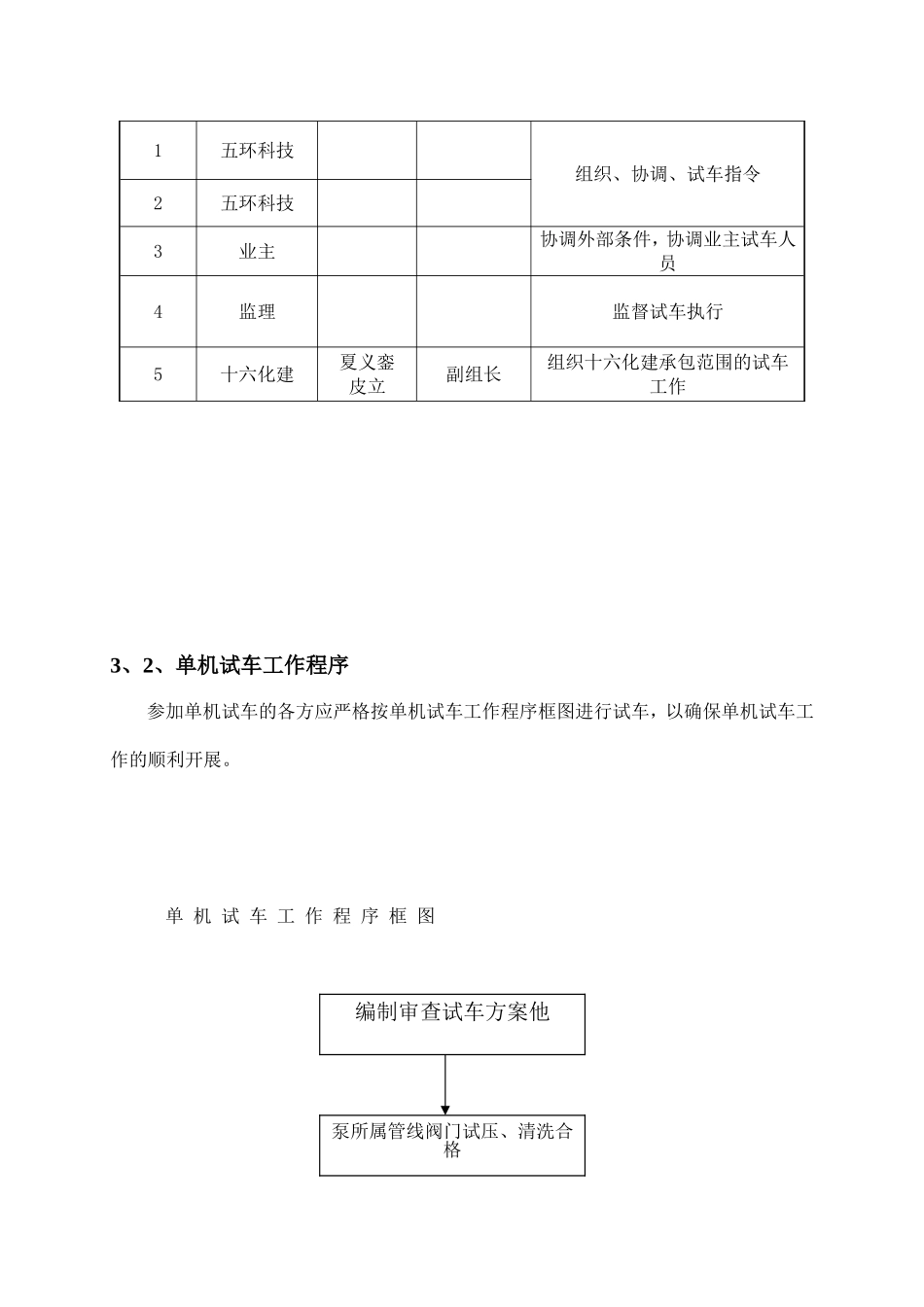

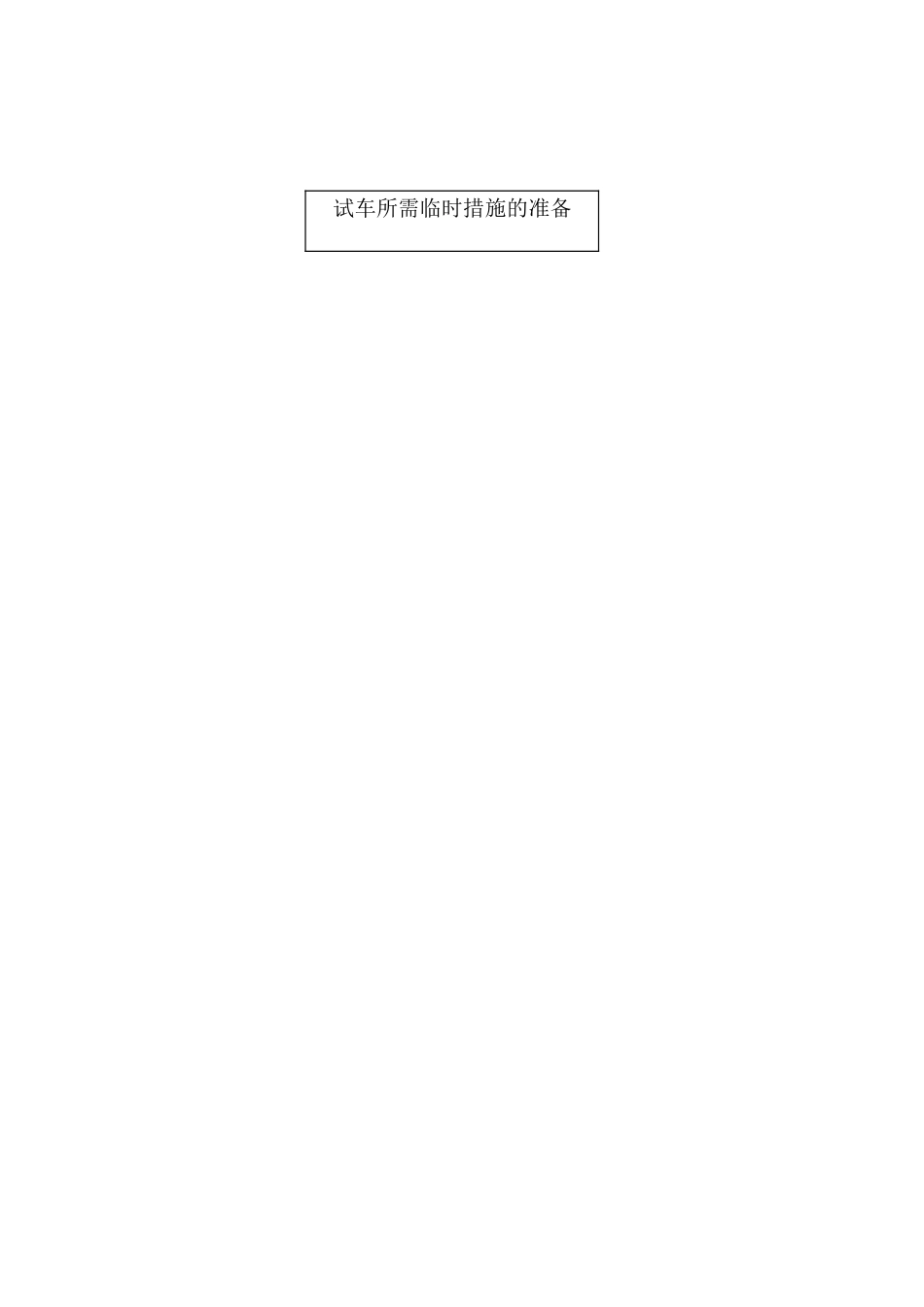

1、概述为完成云南磷化集团有限公司50万吨/MDCP30万吨/年磷酸装置试运工作，特编制此方案，指导各施工作业人员能够以优质的质量、高效的方式完成现场单体动设备试车任务。2、编制依据◇《机械设备安装工程施工及验收通用规范》GB50231-2009◇《压缩机、风机、泵安装工程施工及验收规范》GB50275-2010◇《化工机器安装工程施工及验收规范通用规范》HG20203-2000◇机泵设计文件◇机泵厂家提供的安装使用说明书3、单机试运转的组织及分工单机试车应成立试车领导小组并下设执行班组，负责单机试车的组织及协调工作，相关单位应配有相应的仪表、电气、设备等专业的技术人员及钳工、管工、电焊工仪表工、电工等人员，参加试车人员应明确任务，各负其责，服从试车领导小组统一安排。3、1、试车人员职责及组织表一，试车领导小组组成及职责序号单位名称人员职务试车期间职责1五环科技组织、协调、试车指令2五环科技3业主协调外部条件，协调业主试车人员4监理监督试车执行5十六化建夏义銮皮立副组长组织十六化建承包范围的试车工作3、2、单机试车工作程序参加单机试车的各方应严格按单机试车工作程序框图进行试车，以确保单机试车工作的顺利开展。单机试车工作程序框图编制审查试车方案他泵所属管线阀门试压、清洗合格试车所需临时措施的准备试车临时措施及条件的检查是否具备否是进行电机单试及检查、转向正确是否合格否连接联轴器、机泵本体试车及检查是否合格否是4、搅拌器单机试车方案4、1试车目的和要求磷酸装置各类搅拌器的单机试车，其目的是对已安装好的各该类设备进行机械性能和安装质量检验，为磷酸装置联动试车和化工投料试车创造良好的条件。4、1试车时间及检验项目1)试车时间:在正常工况下连续运行2小时2)检验项目:测量温度各部位轴承温度电机的温度3)测量减速器及电机振幅4、2、试车前应具备的条件1)搅拌器等设备安装经检查符合有关要求，施工记录及有关资料齐全。2)电气、仪表安装完毕，并经调试符合有关要求。3)试车用润滑剂已备好。4)试车用记录表已准备完毕。5)防火器材准备就绪。6)搅拌器容器内充水查漏完毕符合要求，并充水至正常液位（液位高度必须浸没搅拌器浆叶）。7)试车场地清洁。8)电机已单试符合要求。4、3试车前的准备工作1)检查电机接线是否符合要求。2)向减速器加润滑油至正常油位。3)向各轴承加注润滑脂。4)移开搅拌器及观察孔的盖板，便于检查运行情况。5)手动转动联轴器几圈，检查有无卡涩现象。4、4开车1)点动设备，检查设备转动方向是否正确，有无异常声响和卡涩现象；2)启动设备，保持连续稳定运行2小时，经检查无异常现象为合格。3)运行中检查项目如下：4)有无异常振动和声响；5)润滑油位是否正常；6)检查并记录设备转速；4、5正常操作检查检查并每30分钟记录一次：电流：小于额定电流温升：润滑油温升Δt＜45℃最高油温t＜60℃轴承温升Δt＜40℃最高温度t＜80℃电机温升Δt＜40℃最高温度t＜70℃4、6停车1)按现场停机钮进行停车。2)盖上搅拌器观察孔的盖板。3)视情况需要排放容器内的水（可暂不排放，作为联动试车用水）。4)清理现场，注意搅拌器的维护试车搅拌器设备一览表序号设备位号设备名称台数1A-36011底部渣酸收集槽搅拌器12A35010渣酸地下槽搅拌器13A35011过滤区收集地下槽搅拌器14A35003澄清地下槽搅拌器15A35001稀酸陈化槽搅拌器16A35002AA35002B稀酸澄清槽转耙27A35008AA35008BA35008C浓磷酸贮槽转耙38A35004AA35004BA35004C预处理澄清槽转耙39A36010AA36010BA36010C成品酸贮槽转耙310A34106AA34106B事故酸收集地下槽搅拌器211A34107污水收集地下槽搅拌器112A34109AA34109B氟硅酸中间槽搅拌器213A34108清洗液槽搅拌器114A35009磷酸收集地下槽搅拌器115A35014氢氧化钠溶解地下槽搅拌器116A35015洗液收集地槽搅拌器117A35018硫化钠溶液配制地槽搅拌器118A35016硫化钠贮槽搅拌器119A35017絮凝剂配置槽搅拌器120A35019AA35019B混合反应槽搅拌器221A36005脱氟剂料浆调剂槽搅拌器122A36008脱氟塔地下槽搅拌器123A36001磷酸受槽搅拌器124A36003清酸收集槽搅拌器125A36002预模槽搅拌器126A36104A36204A36304调浆槽搅拌器3合计（台）385、...
