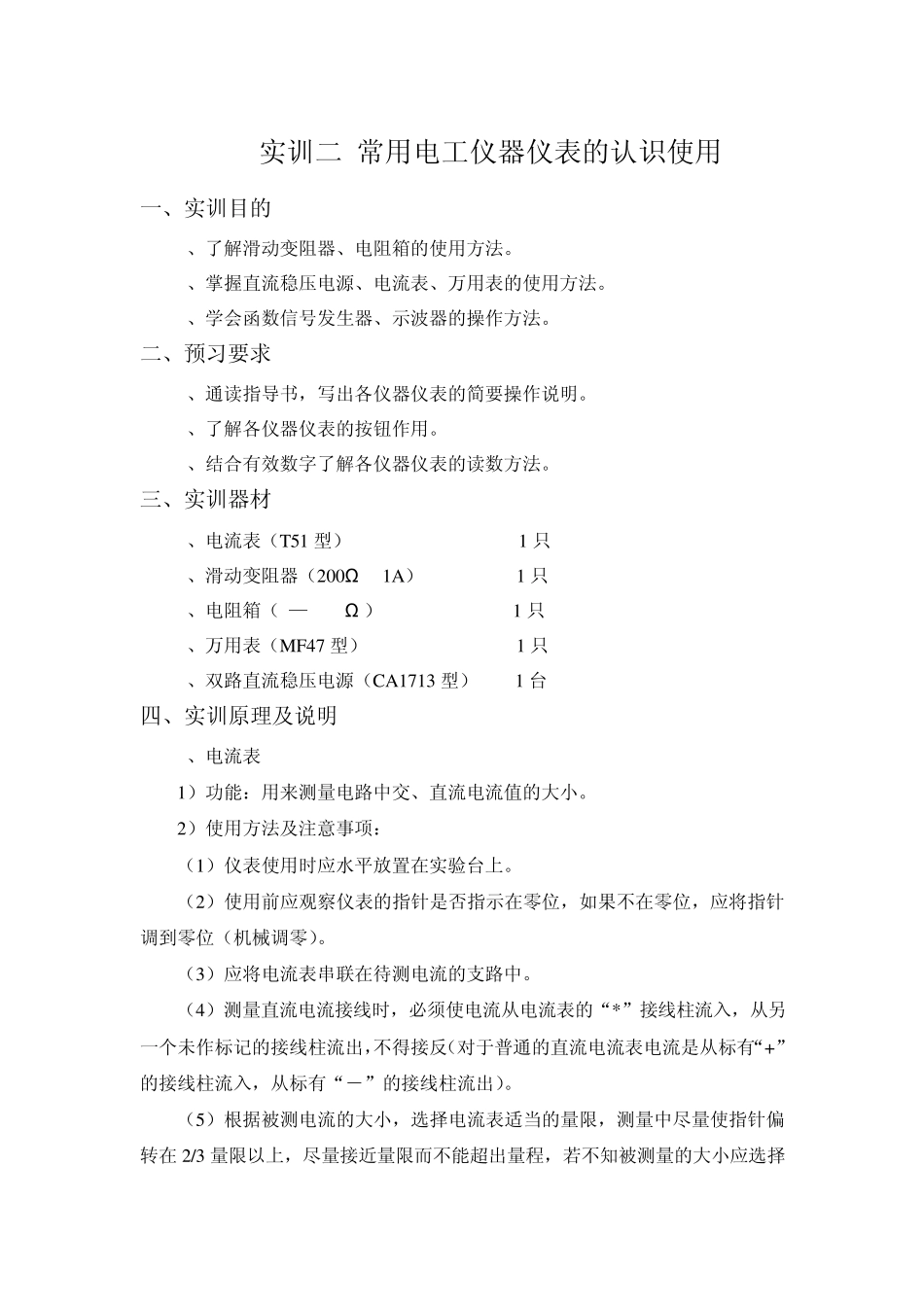

实训二常用电工仪器仪表的认识使用_第1页
1/9

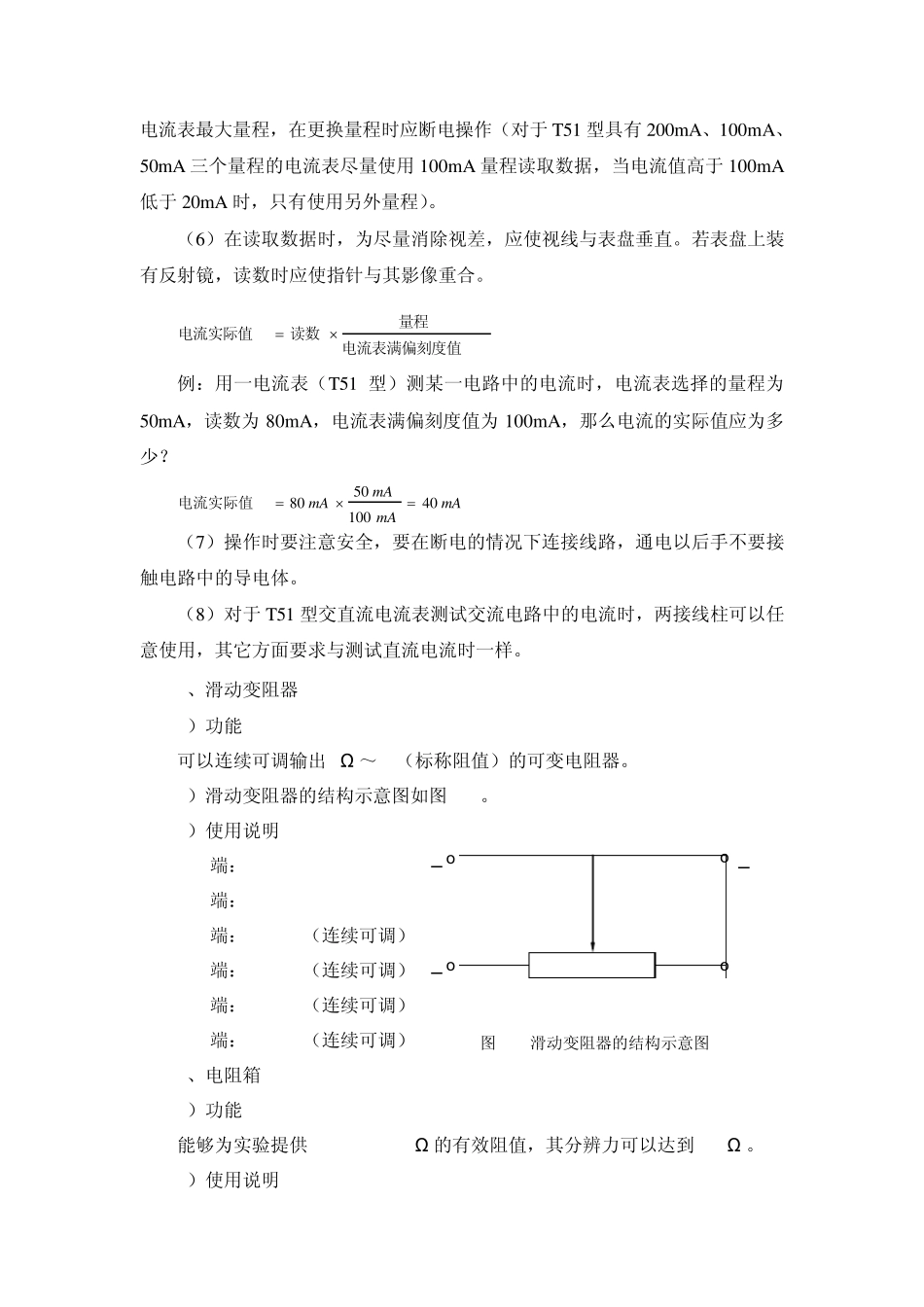

实训二常用电工仪器仪表的认识使用_第2页
2/9

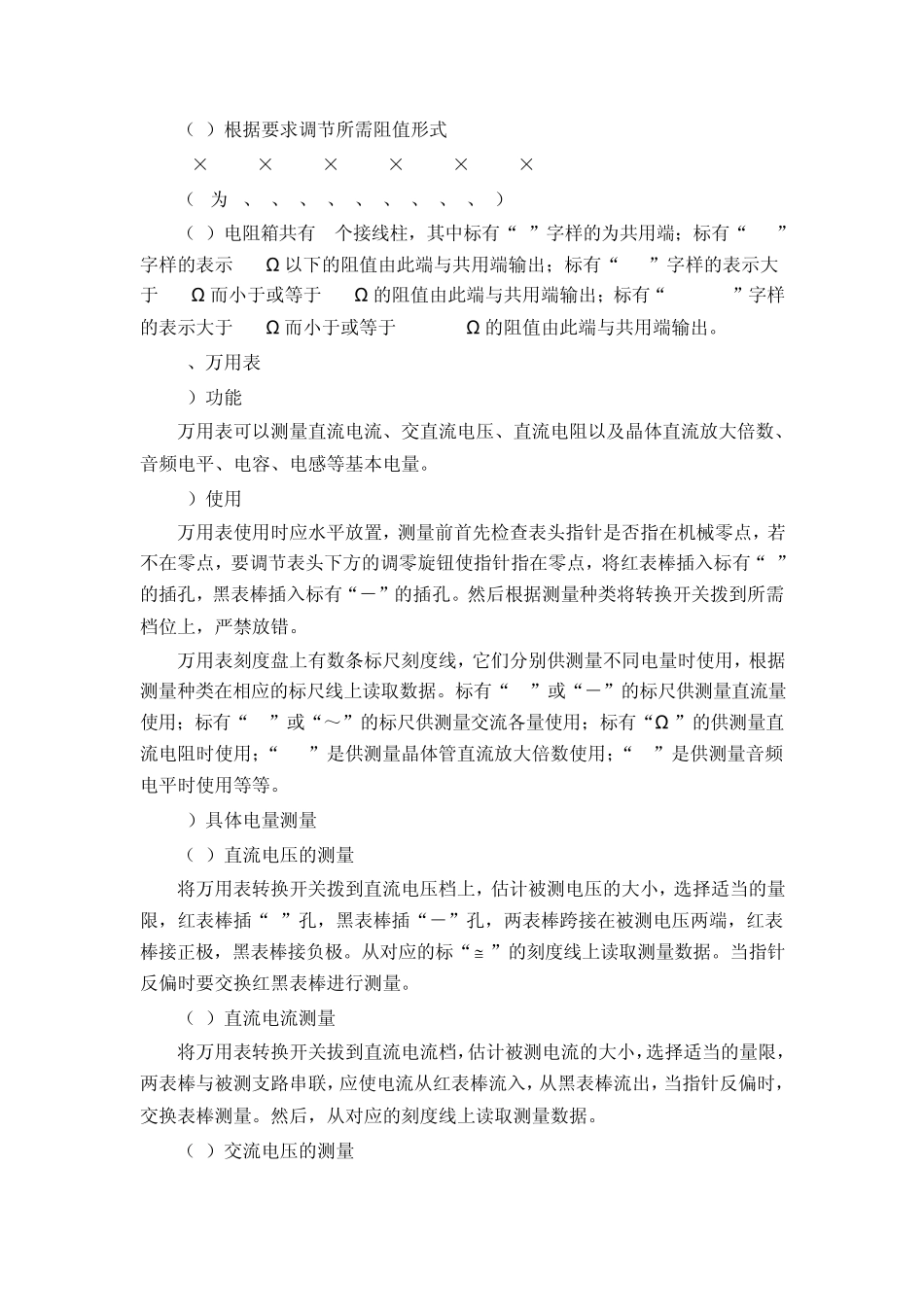

实训二常用电工仪器仪表的认识使用_第3页
3/9
实训二 常用电工仪器仪表的认识使用 一、实训目的 1、了解滑动变阻器、电阻箱的使用方法。 2、掌握直流稳压电源、电流表、万用表的使用方法。 3、学会函数信号发生器、示波器的操作方法。 二、预习要求 1、通读指导书,写出各仪器仪表的简要操作说明。 2、了解各仪器仪表的按钮作用。 3、结合有效数字了解各仪器仪表的读数方法。 三、实训器材 1、电流表(T51 型) 1 只 2、滑动变阻器(200Ω 1A) 1 只 3、电阻箱(0—9999Ω ) 1 只 4、万用表(MF47 型) 1 只 5、双路直流稳压电源(CA1713 型) 1 台 四、实训原理及说明 1、电流表 1)功能:用来测量电路中交、直流电流值的大小。 2)使用方法及注意事项: (1)仪表使用时应水平放置在实验台上。 (2)使用前应观察仪表的指针是否指示在零位,如果不在零位,应将指针调到零位(机械调零)。 (3)应将电流表串联在待测电流的支路中。 (4)测量直流电流接线时,必须使电流从电流表的“*”接线柱流入,从另一个未作标记的接线柱流出,不得接反(对于普通的直流电流表电流是从标有“+”的接线柱流入,从标有“-”的接线柱流出)。 (5)根据被测电流的大小,选择电流表适当的量限,测量中尽量使指针偏转在 2/3 量限以上,尽量接近量限而不能超出量程,若不知被测量的大小应选择电流表最大量程,在更换量程时应断电操作(对于T51 型具有200m A、100m A、50m A 三个量程的电流表尽量使用 100m A 量程读取数据,当电流值高于100m A低于20m A 时,只有使用另外量程)。 (6)在读取数据时,为尽量消除视差,应使视线与表盘垂直。若表盘上装有反射镜,读数时应使指针与其影像重合。 电流表满偏刻度值量程读数电流实际值 例:用一电流表(T51 型)测某一电路中的电流时,电流表选择的量程为50m A,读数为 80m A,电流表满偏刻度值为 100m A,那么电流的实际值应为多少? mAmAmAmA401005080电流实际值 (7)操作时要注意安全,要在断电的情况下连接线路,通电以后手不要接触电路中的导电体。 (8)对于T51 型交直流电流表测试交流电路中的电流时,两接线柱可以任意使用,其它方面要求与测试直流电流时一样。 2、滑动变阻器 1)功能 可以连续可调输出 0Ω ~Rp(标称阻值)的可变电阻器。 2)滑动变阻器的结构示意图如图 2-1。 3)使用说明 a-b端:R=0 c-d端:R=Rp a-d端:R=0-Rp(连续可调) a-c端:R=0-Rp(...
