实验1水准仪的认识和使用

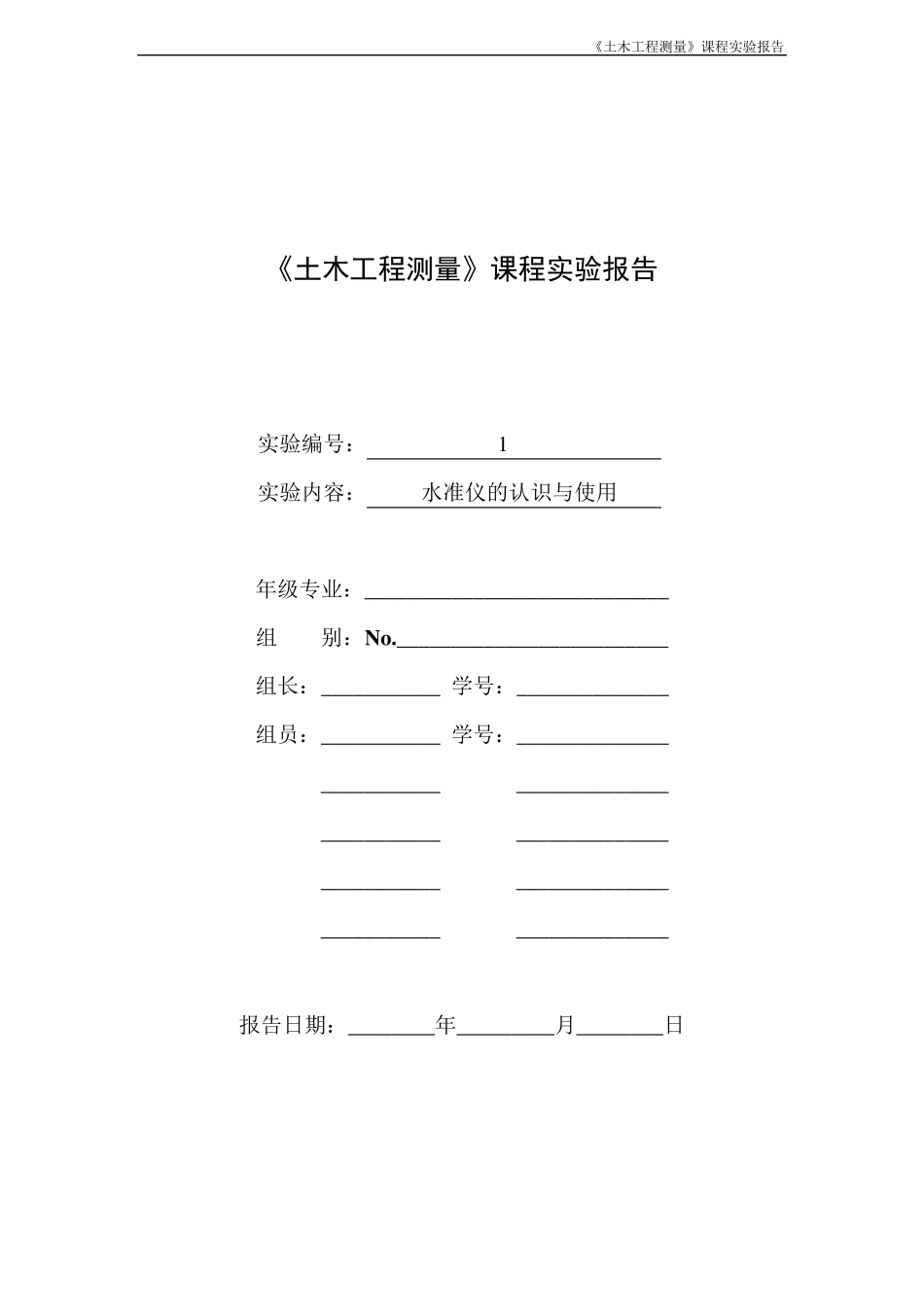

《土木工程测量》课程实验报告 《土木工程测量》课程实验报告 实验编号： 1 实验内容： 水准仪的认识与使用 年级专业：____________________________ 组 别：No._________________________ 组长：___________ 学号：______________ 组员：___________ 学号：______________ ___________ ______________ ___________ ______________ ___________ ______________ ___________ ______________ 报告日期：________年_________月________日 深圳大学土木工程学院 2 教师评语： 成绩等级： 评阅人签名： 深圳大学土木工程学院 3 《土木工程测量》实验任务书 实验一：水准仪的认识与使用 一、目的与要求 1 . 认识水准仪的基本结构，了解其主要部件的名称及作用； 2 . 练习水准仪的安置、瞄准与读数； 3 . 练习用水准仪读水准尺的方法及计算两点间高差的方法； 4 . 考虑到仪器数量和实验情况，一般安排一组/4 人，观测、记录计算、立尺工作可轮换操作。 二、计划与仪器准备 1 . 实验学时：2 学时 2 . 主要设备：水准仪 1 台 三角架 1 副 水准尺（塔尺） 2 把 尺 垫 2 块（如有必要的话） 记录板 1 块 太阳伞 1 把 三、实验步骤 1 . 安置仪器： 安置仪器于两测点之间。将三脚架平稳张开，使其高度适当，三角承台大致水平。然后开箱取出仪器，将其与脚架连接螺旋牢固连接； 2 . 认识仪器各部件，并了解其功能和使用方法： 准星和照门；目镜调焦螺旋；物镜调焦螺旋；水平微动螺旋；脚螺旋；圆水准器等等； 3 . 粗略整平： 先用双手同时向内（或向外）旋转同一对脚螺旋，使圆水准器泡移动到中间，再转动另一只脚螺旋使气泡居中。若一次不能居中，可反复进行。旋转螺旋时应注意气泡移动的方向与左手大拇指或右手食指运动方向一致； 4 . 瞄准： 转动目镜调焦螺旋，使十字丝分划清晰；转动仪器，用准星和照门瞄准水准尺旋；转动微动螺旋，使水准尺位于视场中央；转动物镜调焦螺旋，深圳大学土木工程学院 4 使水准尺清晰，注意消除视差； 5. 读数： 用十字丝横丝在水准尺上读取四位数字，读数时应从小往大读，m 、dm 、cm 、m m 的次序，一次报出四位读数。 四、实验报告要求 1. 每位同学独立完成各自的实验报告； 2. 实验报告的填写要求字迹工整、清晰，不得涂改。如果发生书写错误，请用双实线段将错误之处划去，并在其边上将正确的文字或者数字补上； ...
