实验2触发器逻辑功能测试

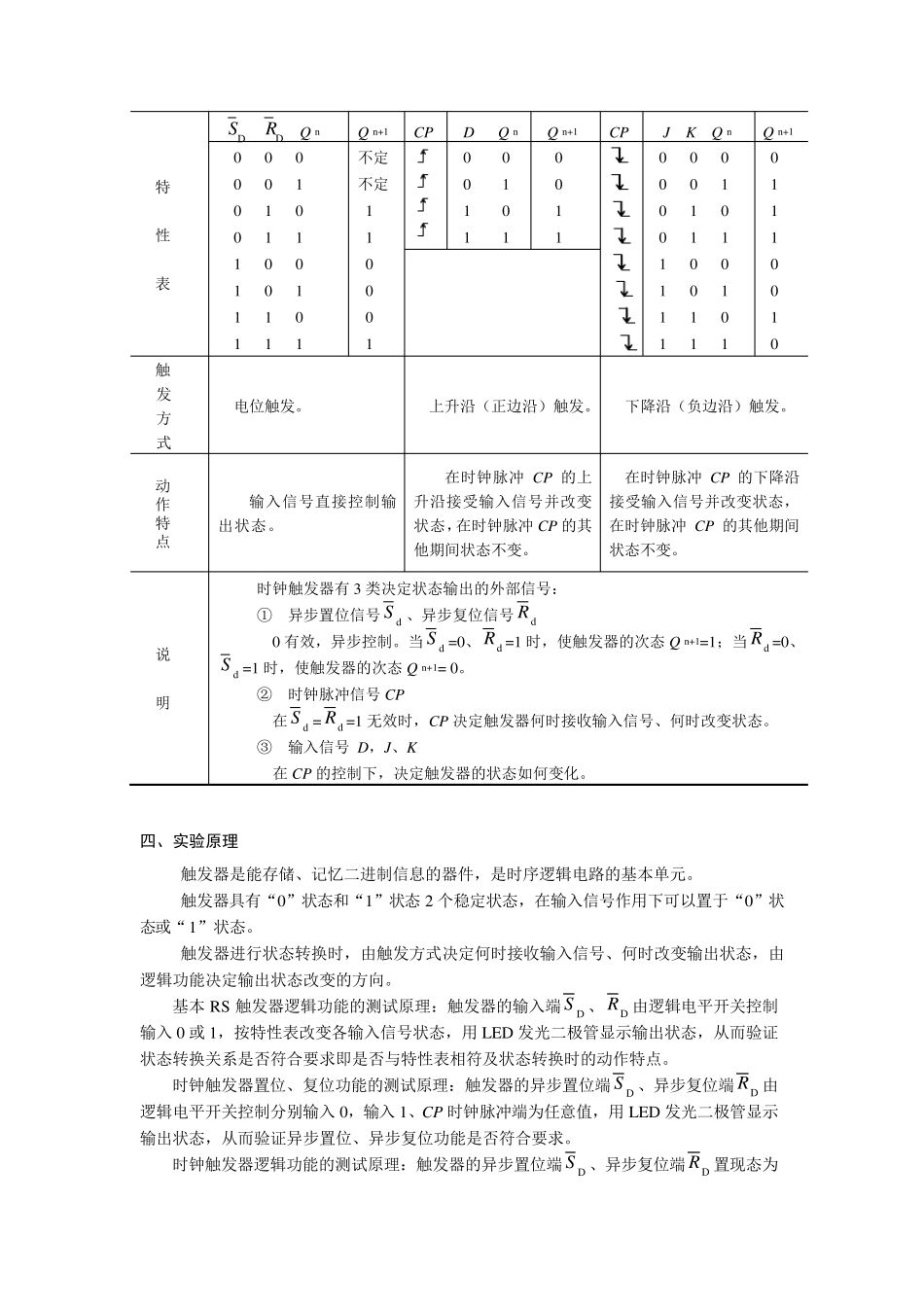

实验2 触发器逻辑功能测试 一、实验目的 1、掌握基本RS 触发器、D 触发器、J K 触发器的逻辑功能和状态变化特点。 2、掌握基本RS 触发器、D 触发器、J K 触发器逻辑功能测试方法。 3、熟悉不同逻辑功能触发器相互转换的方法。 二、实验仪器及器件 1、实验仪器 （1） TPE-D6Ⅲ型数字电路学习机 （2） VP5220A 型双踪示波器 （3） 数字万用表 2、器件 （1） 74LS00 四2 输入与非门 1 片 （2） 74LS74 双D 触发器 1 片 （3） 74LS112 双JK 触发器 1 片 三、实验器件的逻辑功能 表2-0 给出了本实验所用的基本RS 触发器、维持阻塞D 触发器、负边沿JK 触发器的逻辑功能、触发方式及动作特点等相关知识。 表2-0 基本RS 触发器、维持阻塞D 触发器、负边沿JK 触发器的逻辑功能、触发方式及动作特点 基本RS 触发器 维持阻塞D 触发器 负边沿JK 触发器 结 构 或 逻 辑 符 号 DS —置 1 输入 DR—置 0 输入 Q 、Q —状态输出 DS —异步置 1 信号 DR—异步置 0 信号 CP—时钟脉冲信号 D—输入信号 Q 、Q —状态输出 DS —异步置 1 信号 DR—异步置 0 信号 CP—时钟脉冲信号 J、K—输入信号 Q 、Q —状态输出 特 性 方 程 )(1DDnDD1约束条件SRQRSQ n DQ1n nn1nQKQJQ 0 有效 &&QSDRDQCP＞SDRDQDS1DRC1QCP＞SDRDQJS1JRC1Q1KK特 性 表 DS DR Q n Q n+1 CP D Q n Q n+1 CP J K Q n Q n+1 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 不定 不定 1 1 0 0 0 1 0 0 0 1 1 0 1 1 0 0 1 1 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 1 1 1 0 0 1 0 触 发 方 式 电位触发。 上升沿（正边沿）触发。 下降沿（负边沿）触发。 动 作 特 点 输入信号直接控制输出状态。 在时钟脉冲CP 的上升沿接受输入信号并改变状态，在时钟脉冲CP 的其他期间状态不变。 在时钟脉冲CP 的下降沿接受输入信号并改变状态，在时钟脉冲CP 的其他期间状态不变。 说 明 时钟触发器有3 类决定状态输出的外部信号： ① 异步置位信号dS 、异步复位信号dR 0 有效，异步控制。当dS =0、dR =1 时，使触发器的次态Q n+1=1；当dR =0、dS =1 时，使触发器的次态Q n+1= 0。 ② 时钟脉冲信号CP 在dS =d...
