实验4液体表面张力系数测定仪

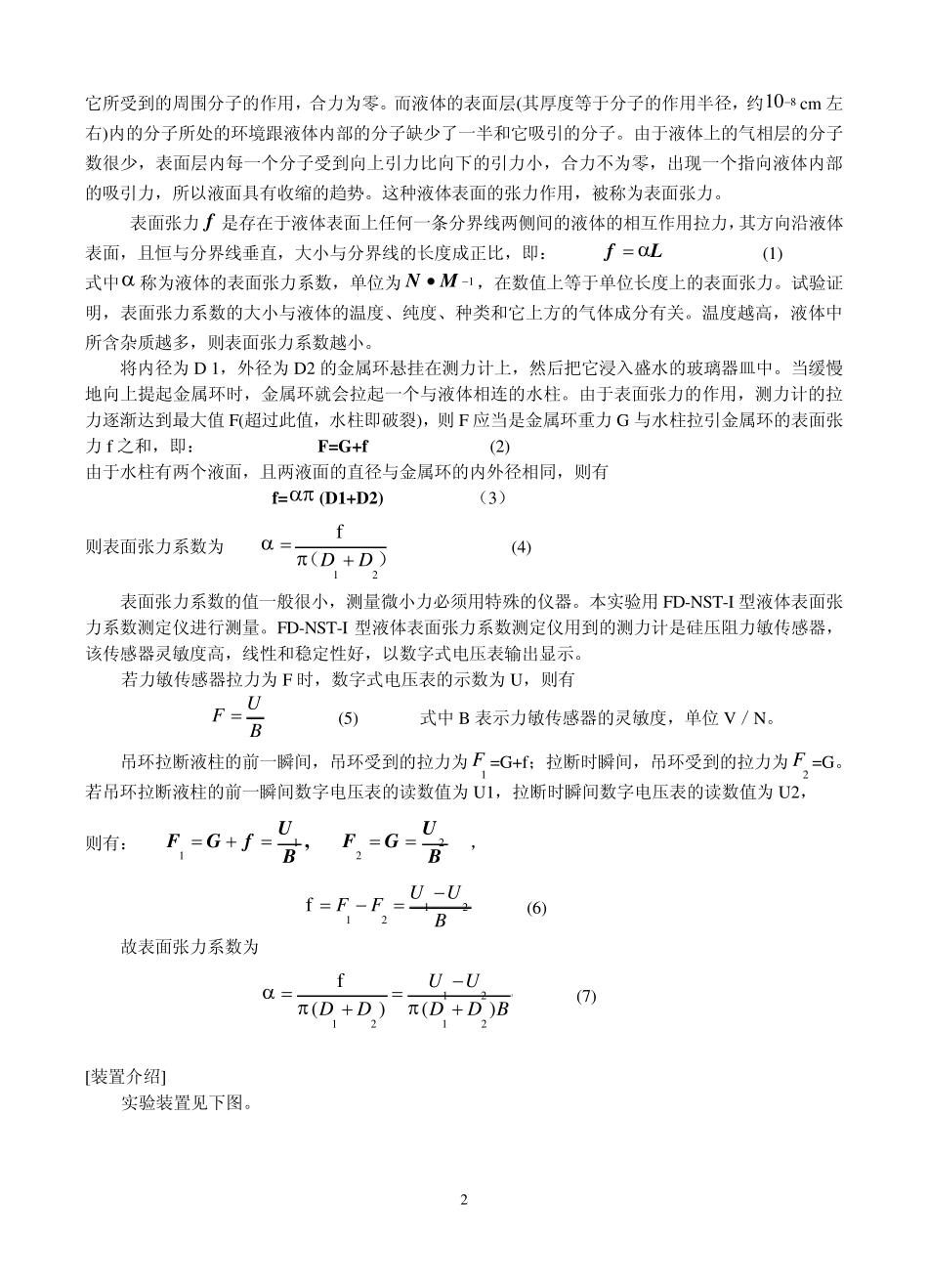

1 液体表面张力系数测定仪使用说明书 曾 2009.10.1 一、概述 HLD—LST—II 型液体表面张力系数测定仪是一种新型拉脱法液体表面张力系数测定仪。具有以下三个优点： 1)用硅压阻力敏传感器测量液体与金属相接触的表面张力，该传感器灵敏度高，线性和稳定性好，以数字式电压表输出显示。 2)用一定高度的薄金属环及金属片替代原细铂丝环或铂丝刀口，新的吊环不易变形，反复使用不易损坏或遗失。 3)吊环的外型尺寸经专门设计和实验试验，对直接测量结果一般不需要校正，可得到较准确可靠的结果。 二、 用途 1、用砝码对硅压阻力敏传感器进行定标，计算该传感器的灵敏度，学习传感器的定标方法。 2、观察拉脱法测液体表面张力的物理过程和物理现象，并用物理学基本概念和定律进行分析和研究，加深对物理规律的认识。 3、测量纯水和其它液体的表面张力系数。 4、测量液体的浓度与表面张力系数的关系(如酒精不同浓度时的表面张力系数) 三、仪器组成及技术指标 1、硅压阻力敏传感器 (1)受力量程：0—0.098N (2)灵敏度：约3.00V／N(用砝码质量作单位定标) (3)非线性误差：≤0.2％ (4)供电电压：直流5—1 2 伏 2、显示仪器 (1)读数显示：200 m V 三位半数字电压表 (2)调零：手动多圈电位器 (3)连接方式：5 芯航空插头 3、力敏传感器固定支架、升降台、底板及水平调节装置 4、吊环：外径φ 3.5 cm 、内径φ 3.3cm 、高 0.85 cm 的铝合金吊环。 5、直径约 12.00cm 玻璃器皿一套 6、砝码盘及 0.5 克砝码 1 O 只。 7、外型尺寸 (1)支架及底盘尺寸约：220m m ×160m m ×260m m (2)仪器尺寸约：200m m170m m7 5m m 8、用本仪器测量水等液体的表面张力系数的误差≤5％ 【实验目的】 1．学习液体表面张力系数测定仪的使用方法； 2．用拉脱法测定室温下液体的表面张力系数 【实验仪器】 HLD-LST-II 型液体表面张力系数测定仪、片码、铝合金吊环、吊盘、玻璃器皿、游标卡尺。 【实验原理】 液体分子之间存在相互作用力，称为分子力。液体内部每一个分子周围都被同类的其他分子包围， 2 它所受到的周围分子的作用，合力为零。而液体的表面层(其厚度等于分子的作用半径，约810 cm 左右)内的分子所处的环境跟液体内部的分子缺少了一半和它吸引的分子。由于液体上的气相层的分子数很少，表面层内每一个分子受到向上引力比向下的引力小，合力不为零，出现一个指向液体内部的吸引力，所...
