实验4电子经纬仪的认识和使用

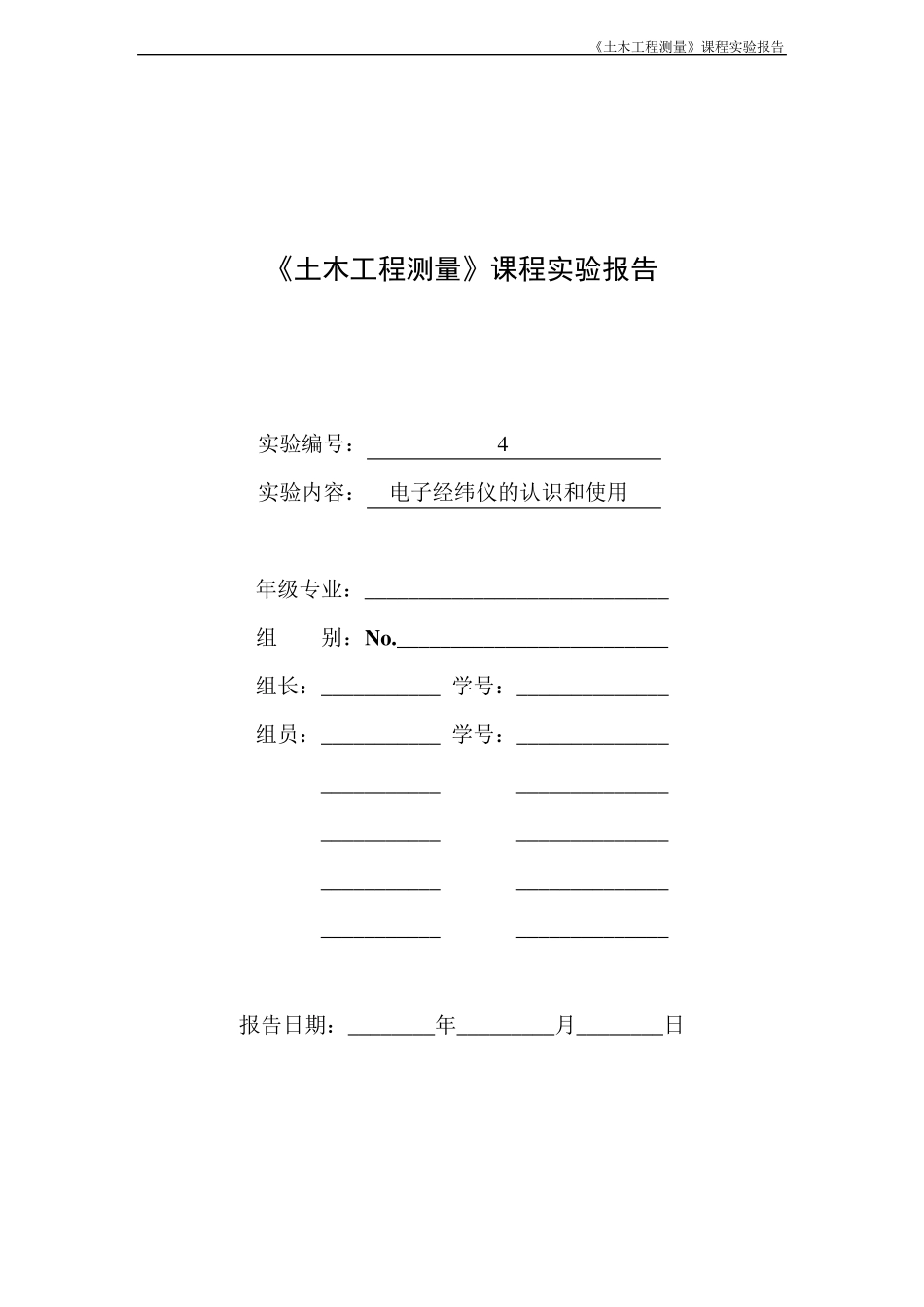

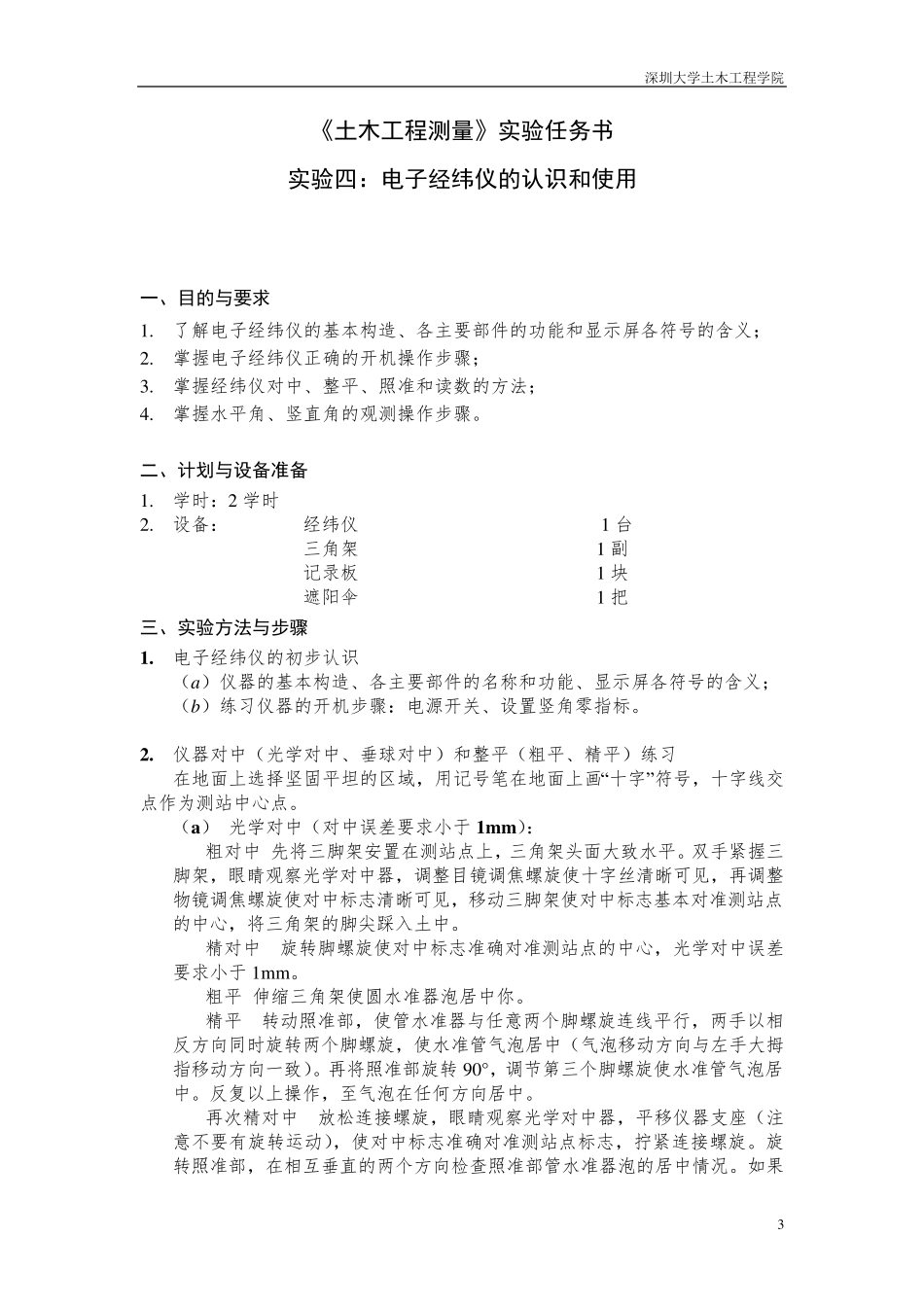

《土木工程测量》课程实验报告 《土木工程测量》课程实验报告 实验编号： 4 实验内容： 电子经纬仪的认识和使用 年级专业：____________________________ 组 别：No._________________________ 组长：___________ 学号：______________ 组员：___________ 学号：______________ ___________ ______________ ___________ ______________ ___________ ______________ ___________ ______________ 报告日期：________年_________月________日 教师评语： 成绩等级： 评阅人签名： 深圳大学土木工程学院 3 《土木工程测量》实验任务书 实验四：电子经纬仪的认识和使用 一、目的与要求 1. 了解电子经纬仪的基本构造、各主要部件的功能和显示屏各符号的含义； 2. 掌握电子经纬仪正确的开机操作步骤； 3. 掌握经纬仪对中、整平、照准和读数的方法； 4. 掌握水平角、竖直角的观测操作步骤。 二、计划与设备准备 1. 学时：2 学时 2. 设备： 经纬仪 1 台 三角架 1 副 记录板 1 块 遮阳伞 1 把 三、实验方法与步骤 1. 电子经纬仪的初步认识 （a）仪器的基本构造、各主要部件的名称和功能、显示屏各符号的含义； （b）练习仪器的开机步骤：电源开关、设置竖角零指标。 2. 仪器对中（光学对中、垂球对中）和整平（粗平、精平）练习 在地面上选择坚固平坦的区域，用记号笔在地面上画“十字”符号，十字线交点作为测站中心点。 （a） 光学对中（对中误差要求小于 1m m ）： 粗对中 先将三脚架安置在测站点上，三角架头面大致水平。双手紧握三脚架，眼睛观察光学对中器，调整目镜调焦螺旋使十字丝清晰可见，再调整物镜调焦螺旋使对中标志清晰可见，移动三脚架使对中标志基本对准测站点的中心，将三角架的脚尖踩入土中。 精对中 旋转脚螺旋使对中标志准确对准测站点的中心，光学对中误差要求小于 1mm。 粗平 伸缩三角架使圆水准器泡居中你。 精平 转动照准部，使管水准器与任意两个脚螺旋连线平行，两手以相反方向同时旋转两个脚螺旋，使水准管气泡居中（气泡移动方向与左手大拇指移动方向一致）。再将照准部旋转 90°，调节第三个脚螺旋使水准管气泡居中。反复以上操作，至气泡在任何方向居中。 再次精对中 放松连接螺旋，眼睛观察光学对中器，平移仪器支座（注意不要有旋转运动），使对中标志准确对准测站点标志，拧紧连接螺旋。旋转照准部，在相互垂直的两个方向检查照准部管水...
