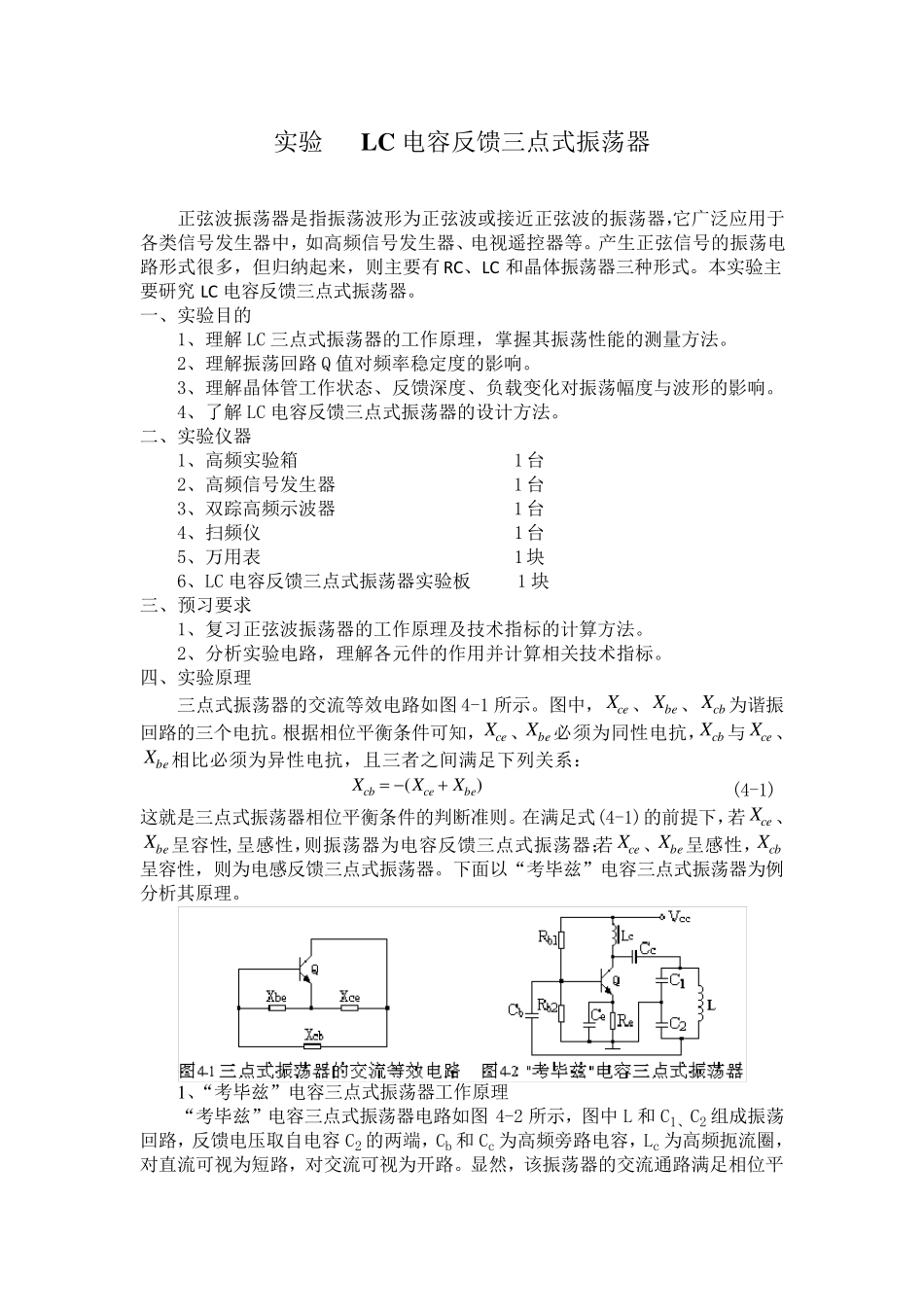

实 验 LC 电 容 反 馈 三 点 式 振 荡 器 正 弦 波 振 荡 器 是 指 振 荡 波 形 为 正 弦 波 或 接 近 正 弦 波 的 振 荡 器 ,它 广 泛 应 用 于各 类 信 号 发 生 器 中 , 如 高 频 信 号 发 生 器 、 电 视 遥 控 器 等 。 产 生 正 弦 信 号 的 振 荡 电路 形 式 很 多 , 但 归 纳 起 来 , 则 主 要 有 RC、 LC 和 晶 体 振 荡 器 三 种 形 式 。 本 实 验 主要 研 究 LC 电 容 反 馈 三 点 式 振 荡 器 。 一 、 实 验 目 的 1、 理 解 LC 三 点 式 振 荡 器 的 工 作 原 理 , 掌 握 其 振 荡 性 能 的 测 量 方 法 。 2、 理 解 振 荡 回 路 Q 值 对 频 率 稳 定 度 的 影 响 。 3、 理 解 晶 体 管 工 作 状 态 、 反 馈 深 度 、 负 载 变 化 对 振 荡 幅 度 与 波 形 的 影 响 。 4、 了 解 LC 电 容 反 馈 三 点 式 振 荡 器 的 设 计 方 法 。 二 、 实 验 仪 器 1、 高 频 实 验 箱 1 台 2、 高 频 信 号 发 生 器 1 台 3、 双 踪 高 频 示 波 器 1 台 4、 扫 频 仪 1 台 5、 万 用 表 1 块 6、 LC 电 容 反 馈 三 点 式 振 荡 器 实 验 板 1 块 三 、 预 习 要 求 1、 复 习 正 弦 波 振 荡 器 的 工 作 原 理 及 技 术 指 标 的 计 算 方 法 。 2、 分 析 实 验 电 路 , 理 解 各 元 件的 作 用 并计 算 相关技 术 指 标 。 四、 实 验 原 理 三 点 式 振 荡 器 的 交流等 效电 路 如 图4-1 所示 。 图中 ,ceX 、beX、cbX为 谐振回 路 的 三 个电 抗。 根据相位平衡条件可知,ceX 、beX必须为 同性 电 抗,cbX与ceX 、beX相比必须为 异性 电 抗, 且三 者之间满足下列关系: )(bececbXXX (4-1) 这就是 三 点 式 振 荡 器 相位平衡条件的 判断准则 。 在满足式 (4-1)的 前提下,若ceX 、beX呈容 性 ,呈感性 ,则 振 荡 器 为 电 容 反 馈 三 点 式 振 荡 器 ;若ceX 、beX呈感性 ,cbX呈容 性 , 则 为 电 感反 馈 三 点 式 振 荡 器 。 下面以“考毕兹...
