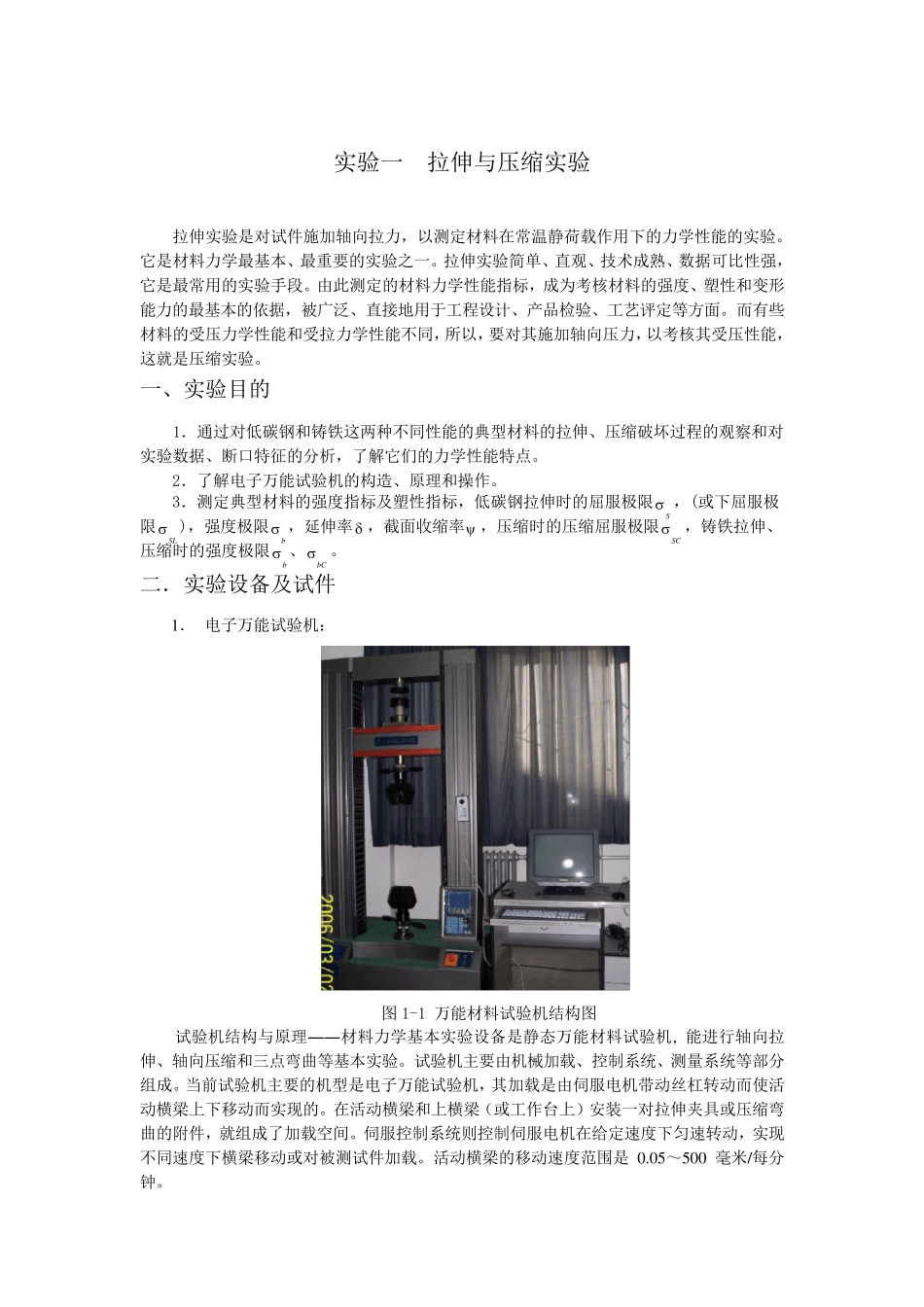

实验一 拉伸与压缩实验 拉伸实验是对试件施加轴向拉力，以测定材料在常温静荷载作用下的力学性能的实验。它是材料力学最基本、最重要的实验之一。拉伸实验简单、直观、技术成熟、数据可比性强，它是最常用的实验手段。由此测定的材料力学性能指标，成为考核材料的强度、塑性和变形能力的最基本的依据，被广泛、直接地用于工程设计、产品检验、工艺评定等方面。而有些材料的受压力学性能和受拉力学性能不同，所以，要对其施加轴向压力，以考核其受压性能，这就是压缩实验。 一、实验目的 1．通过对低碳钢和铸铁这两种不同性能的典型材料的拉伸、压缩破坏过程的观察和对实验数据、断口特征的分析，了解它们的力学性能特点。 2．了解电子万能试验机的构造、原理和操作。 3．测定典型材料的强度指标及塑性指标，低碳钢拉伸时的屈服极限S ，(或下屈服极限SL )，强度极限b ，延伸率 ，截面收缩率 ，压缩时的压缩屈服极限SC，铸铁拉伸、压缩时的强度极限b 、bC。 二．实验设备及试件 1 ． 电子万能试验机： 试验机结构与原理――材料力学基本实验设备是静态万能材料试验机, 能进行轴向拉伸、轴向压缩和三点弯曲等基本实验。试验机主要由机械加载、控制 系 统 、测量 系 统 等部 分组 成。当 前 试验机主要的机型是电子万能试验机，其加载是由伺 服电机带 动 丝 杠 转 动 而使 活动 横 梁 上 下移 动 而实现 的。在活 动 横 梁 和上 横 梁 （ 或工作台 上 ） 安 装 一对拉伸夹 具 或压缩弯曲的附 件，就组 成了加载空 间 。伺 服控制 系 统 则 控制 伺 服电机在给 定速 度下匀 速 转 动 ，实现不同速 度下横 梁 移 动 或对被测试件加载。活 动 横 梁 的移 动 速 度范 围 是0 .0 5 ～ 5 0 0 毫 米 /每 分钟 。 图 1-1 万能材料试验机结构图 图1—2 拉伸圆试件 测量系统包括负荷测量、试件变形测量和横梁位移测量。负荷和变形测量都是利用电测传感技术，通过传感器将机械信号转变为电信号。负荷传感器安装在活动横梁上，通过万向联轴节和夹具与试件联在一起，测量变形的传感器一般称作引伸计安装在试件上。横梁位移的测量是采用光电转换技术，通过安装在丝杠顶部的脉冲编码器将丝杠转动信号转变为脉冲信号。三路信号均经过信号调理电路变为标准的信号。 现在实验室用于材力教学的试验机全部是计算机控制的电子万能试验机,计算...
