实验一欧姆定律验证

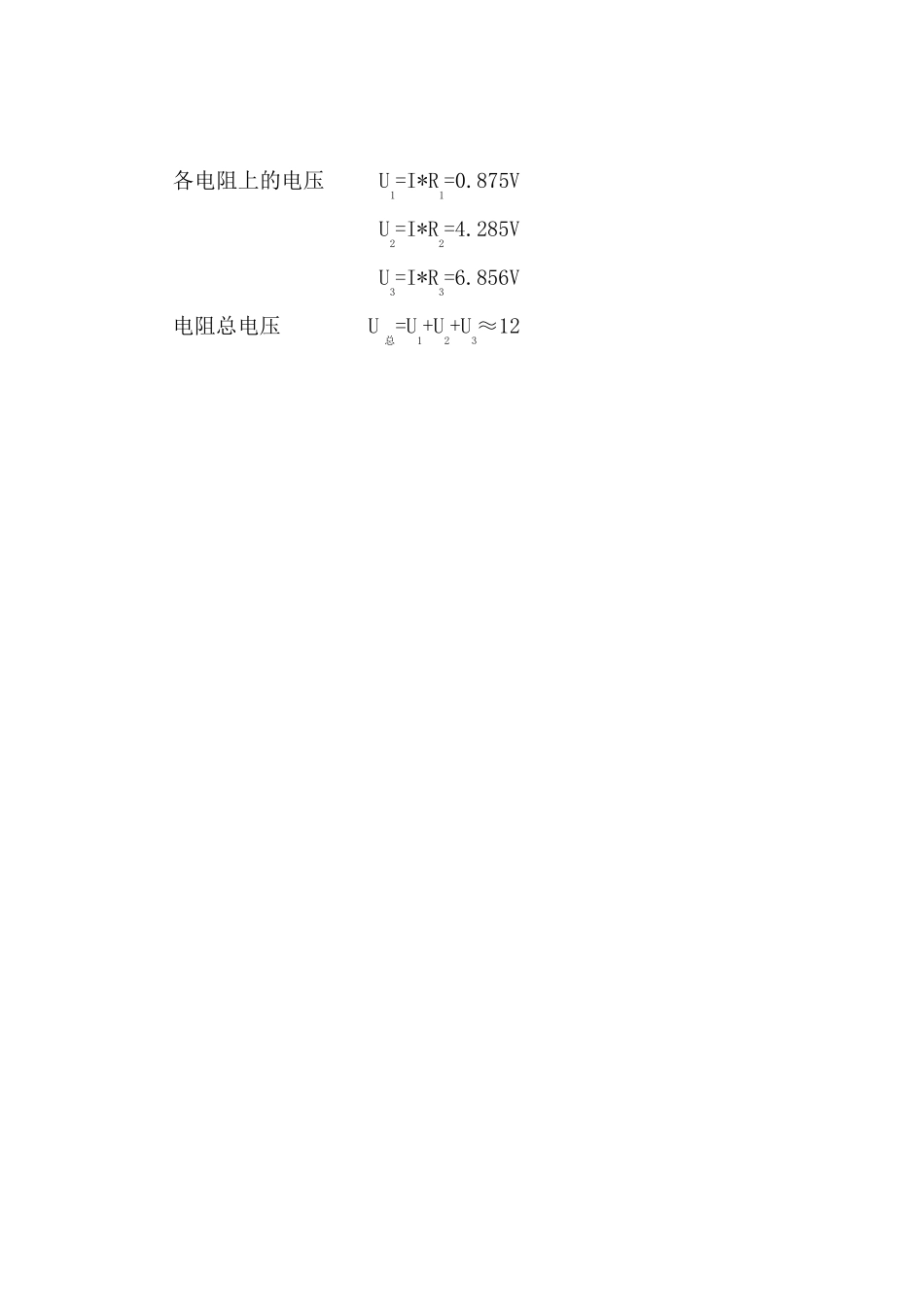

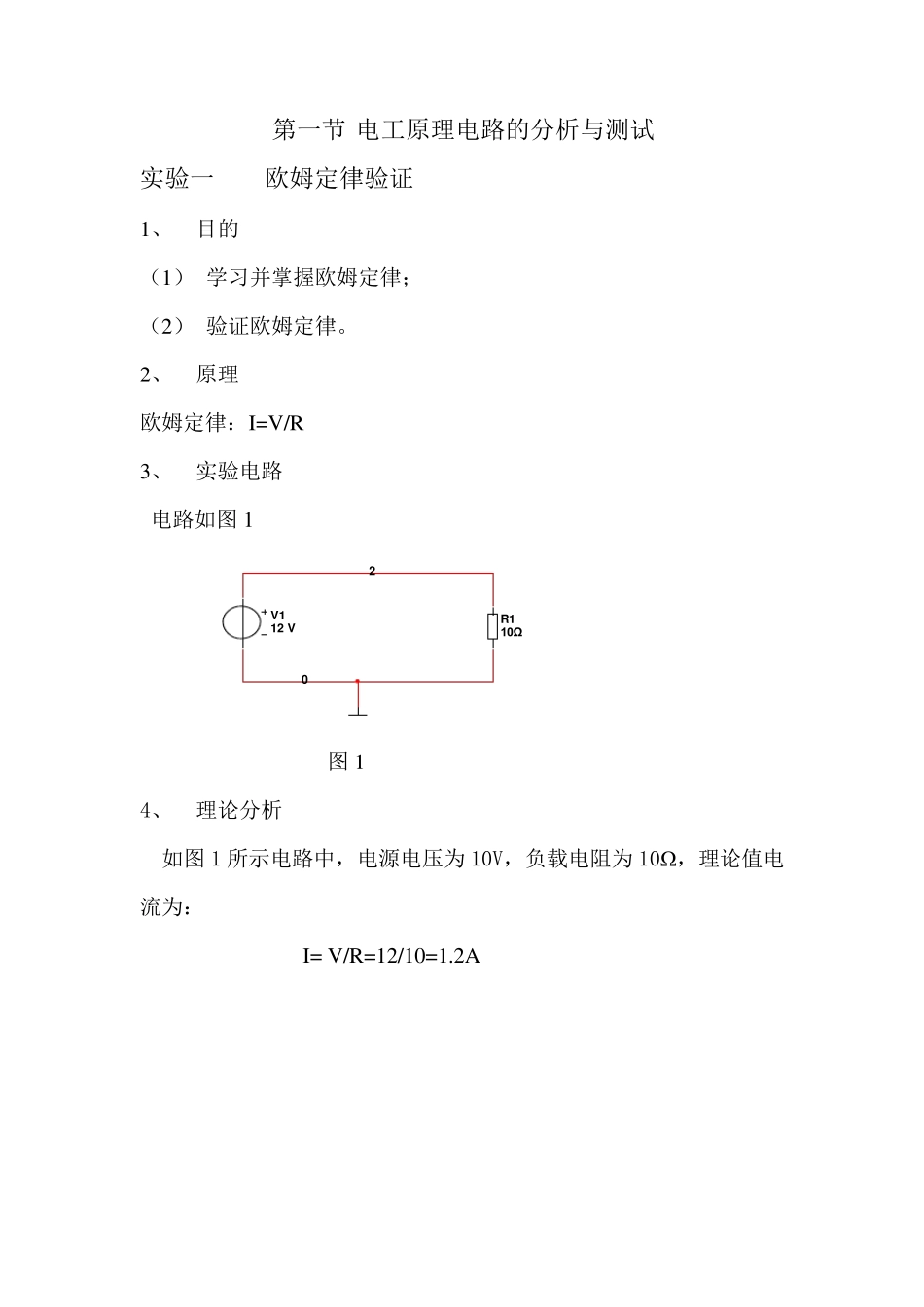

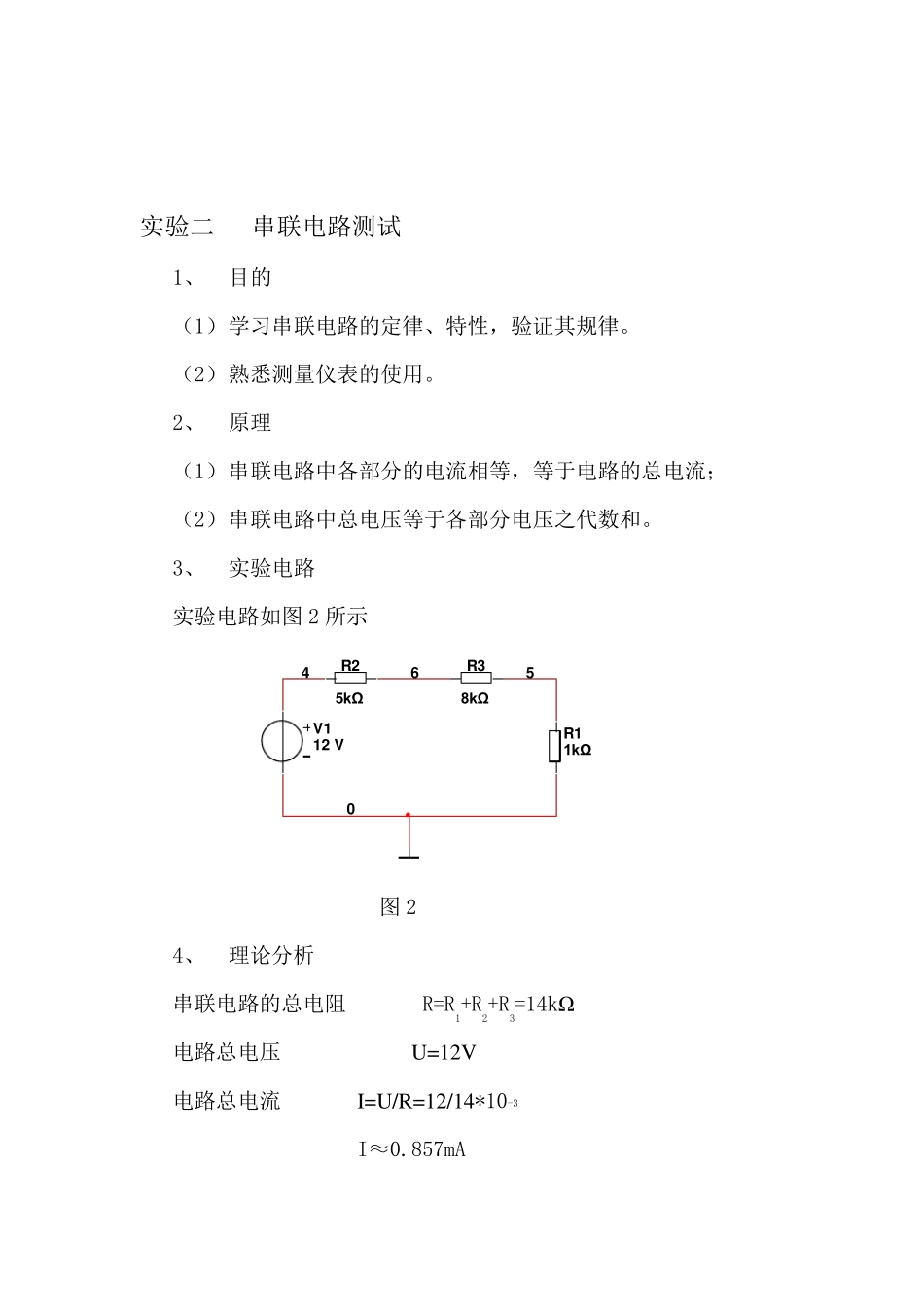

第一节 电工原理电路的分析与测试 实验一 欧姆定律验证 1、 目的 （1） 学习并掌握欧姆定律； （2） 验证欧姆定律。 2、 原理 欧姆定律：I=V/R 3、 实验电路 电路如图 1 V112 V R110Ω20 图 1 4、 理论分析 如图 1 所示电路中，电源电压为 10V，负载电阻为 10Ω，理论值电流为： I= V/R=12/10=1.2A 实验二 串联电路测试 1、 目的 （1） 学习串联电路的定律、特性，验证其规律。 （2） 熟悉测量仪表的使用。 2、 原理 （1） 串联电路中各部分的电流相等，等于电路的总电流； （2） 串联电路中总电压等于各部分电压之代数和。 3、 实验电路 实验电路如图2 所示 V112 V R11kΩ0R25kΩR38kΩ456 图2 4、 理论分析 串联电路的总电阻 R=R1+R2+R3=14kΩ 电路总电压 U=12V 电路总电流 I=U/R=12/14*10-3 I≈0.857mA 各电阻上的电压 U1=I*R1=0.875V U2=I*R2=4.285V U3=I*R3=6.856V 电阻总电压 U总=U1+U2+U3≈12 实验三 并联电路测试 1、 目的 （1） 学习并联电路的定律、特性，验证其规律。 （2） 进一步学习、掌握Multisim10 的仪表应用。 2、 原理 （1） 并联电路的总电压等于各支路电压； （2） 并联电路的总电流等于各支路电流之和。 3、 实验电路 实验电路如图3 所示 V112 V R11kΩR25kΩR38kΩ140 图3 4、 理论分析 电路的总电阻值 1/R=1/R1+1/R2+1/R3 R≈755Ω 电路的总电压 U=12V 则 电路的总电流 I=U/R I=12/755=0.01589A 并联电路电压不变，总电流等于各支路电流之和，各支路电流的电流也用上述公式计算，只是将电阻值分别用R1、R2、R3的值代入即可，在此不作详细计算。 实验四 电路功率的测量方法 1、 目的 （1） 学习功率计的使用方法 （2） 学习电功率的基本原理 2、 基本原理 电功率是一个重要的参数，主要是电源提供的功率和电路消耗的功率两大类。如图 4 所示，电源提供的最大功率是指电压提供的最大电压与其能输出的最大电流之积。 V112 V 01R110Ω 图 4 电路消耗的功率是指通过电器的电流与在用电器上产生的电压降之积，为： P=IU 一般情况下，电源提供的功率等于用电器消耗的功率。另外，用电器上消耗的功率通过其等效电阻来换算： P=I2R P=U2/R 3、 实验电路 实验电路如图 4 所示，电路中电源电压为 12V，负载等效电阻为 10Ω，那么电路消耗的功率理论计算值为： P=U2/R=122/10=14.4W 功率计连接如图 5 所示，运行仿真，测试结果显示于图中。 V112 V R110ΩXWM1VI102 图 5
