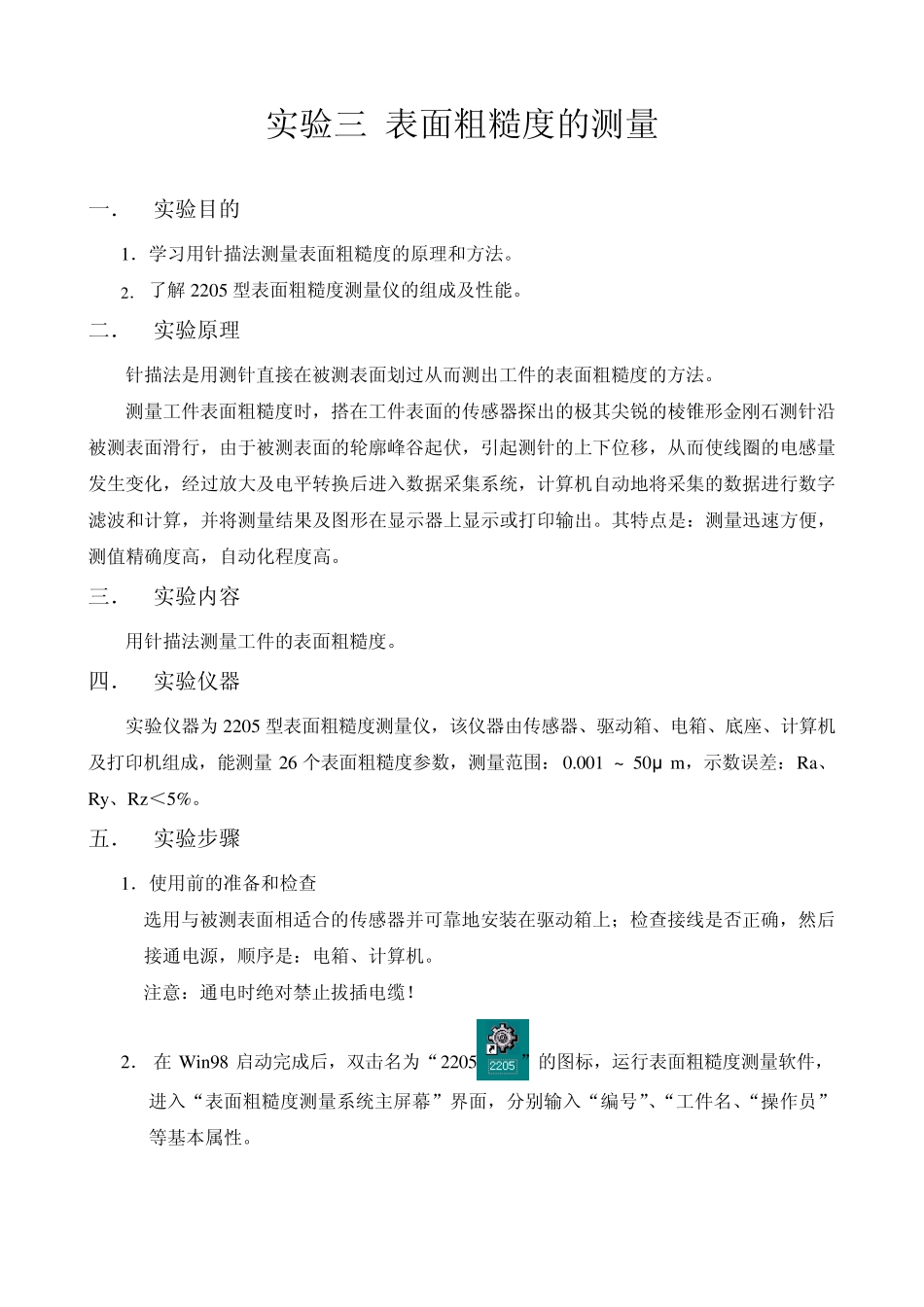

实验三 表面粗糙度的测量 一． 实验目的 1．学习用针描法测量表面粗糙度的原理和方法。 2． 了解 2205 型表面粗糙度测量仪的组成及性能。 二． 实验原理 针描法是用测针直接在被测表面划过从而测出工件的表面粗糙度的方法。 测量工件表面粗糙度时，搭在工件表面的传感器探出的极其尖锐的棱锥形金刚石测针沿被测表面滑行，由于被测表面的轮廓峰谷起伏，引起测针的上下位移，从而使线圈的电感量发生变化，经过放大及电平转换后进入数据采集系统，计算机自动地将采集的数据进行数字滤波和计算，并将测量结果及图形在显示器上显示或打印输出。其特点是：测量迅速方便，测值精确度高，自动化程度高。 三． 实验内容 用针描法测量工件的表面粗糙度。 四． 实验仪器 实验仪器为2205 型表面粗糙度测量仪，该仪器由传感器、驱动箱、电箱、底座、计算机及打印机组成，能测量 26 个表面粗糙度参数，测量范围： 0.001 ~ 50μ m，示数误差：Ra、Ry、Rz＜5%。 五． 实验步骤 1．使用前的准备和检查 选用与被测表面相适合的传感器并可靠地安装在驱动箱上；检查接线是否正确，然后接通电源，顺序是：电箱、计算机。 注意：通电时绝对禁止拔插电缆！ 2． 在 Win98 启动完成后，双击名为“2205”的图标，运行表面粗糙度测量软件，进入“表面粗糙度测量系统主屏幕”界面，分别输入“编号”、“工件名、“操作员”等基本属性。 2 3 ．将被测工件轻放在工作台上的定位块上，仔细调整升降手轮,使传感器上的测针与被测表面接触，直到使电箱前面板中部的测针位移指示器指示处于两个红带之间（最好在中间的黄灯附近）。 4 ．将传感器向上抬离被测工件，同时将驱动箱上的启动手柄向左扳到“返回”位置，然后再把启动手柄向右扳到“启动”位置。 5 ．单击“测量”按钮，显示“测量主程序”窗口，单击“启动测量”按钮，系统开始测量：屏幕上端的窗口显示被测对象的表面轮廓，并自动计算所有的表面粗糙度参数显示在“测量参数显示栏中”。 6 ．单击“打印”按钮，显示“打印程序” 3 窗口，选择打印主题及打印参数后，系统则打印轮廓图及所选参数。关闭“测量主程序”窗口。 7．若继续测量，则重复步骤 3 ~ 5。 8． 测量结束后，首先将启动手柄向左扳到“返回”位置，然后关闭电源，顺序是：计算机、电箱。 六． 思考题 1．针描法测量工件表面粗糙度的有何特点？ 2．车间里常用什么方法测量工件的表面粗糙度？ 4 5 6 7
