实验二电位电压的测定及电路电位图的绘制

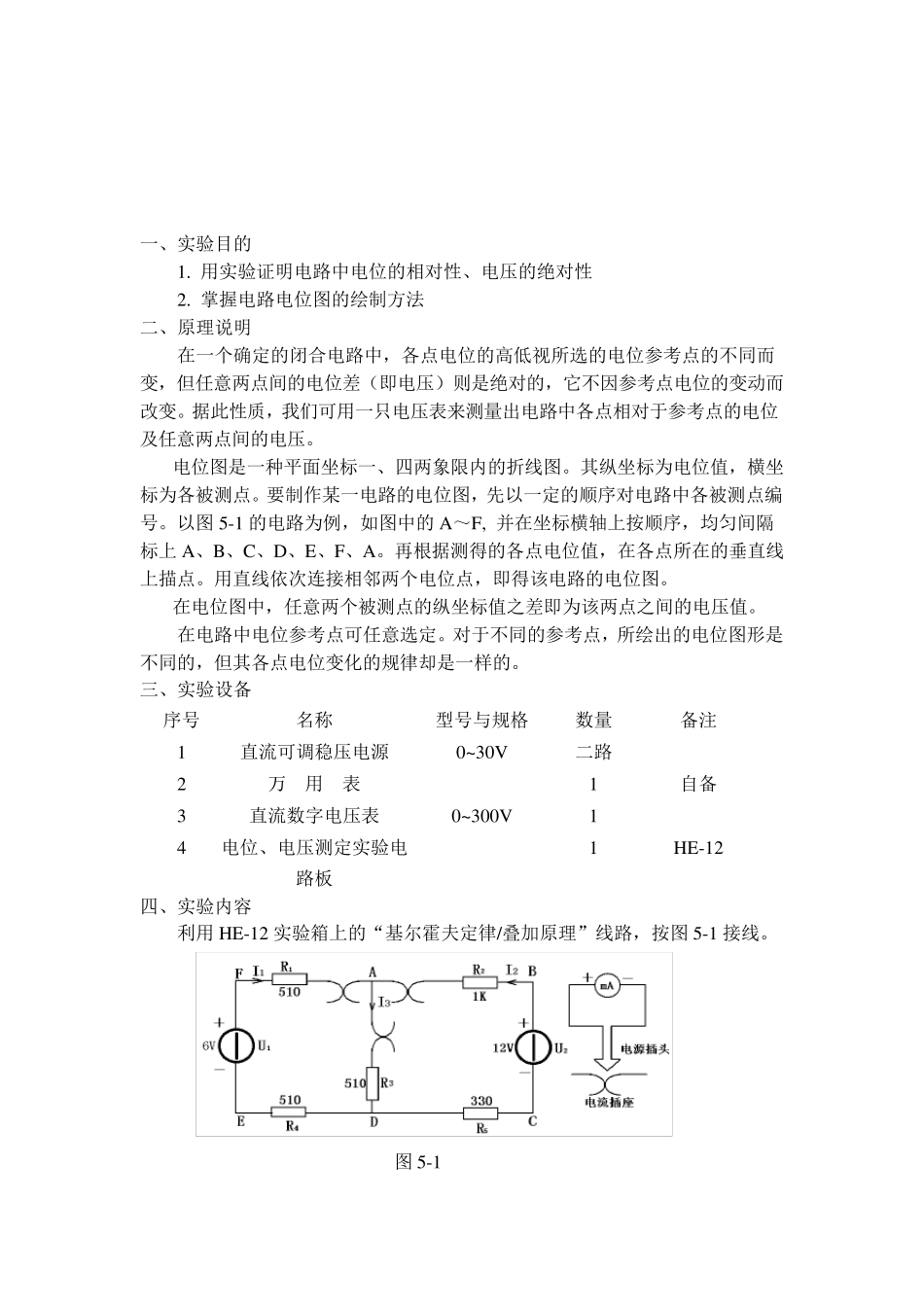

电路理论基础 实验报告 实验名称 电位电压的测定及电路电位图的绘制 专业 电子信息科学与技术 班级 学号 姓名 组员 2 0 1 5 年 4 月 6 日 目录 实验目的.......................................1 原理说明......................................1 实验设备......................................1 实验内容......................................1 电路电位图..................................2 仿真图..........................................3 注意事项......................................4 思考题..........................................4 体会与感悟..................................5 一 、 实 验 目 的 1. 用 实 验 证 明 电 路 中 电 位 的 相 对 性 、 电 压 的 绝 对 性 2. 掌 握 电 路 电 位 图 的 绘 制 方 法 二 、 原 理 说 明 在 一 个 确 定 的 闭 合 电 路 中 ， 各 点 电 位 的 高 低 视 所 选 的 电 位 参 考 点 的 不 同 而变 ， 但 任 意 两 点 间 的 电 位 差 （ 即 电 压 ） 则 是 绝 对 的 ， 它 不 因 参 考 点 电 位 的 变 动 而改 变 。 据 此 性 质 ， 我 们 可 用 一 只 电 压 表 来 测 量 出 电 路 中 各 点 相 对 于 参 考 点 的 电 位及 任 意 两 点 间 的 电 压 。 电 位 图 是 一 种 平 面 坐 标 一 、 四 两 象 限 内 的 折 线 图 。 其 纵 坐 标 为 电 位 值 ， 横 坐标 为 各 被 测 点 。 要 制 作 某 一 电 路 的 电 位 图 ， 先 以 一 定 的 顺 序 对 电 路 中 各 被 测 点 编号 。 以 图 5-1 的 电 路 为 例 ， 如 图 中 的 A～ F, 并 在 坐 标 横 轴 上 按 顺 序 ， 均 匀 间 隔标 上 A、 B、 C、 D、 E、 F、 A。 再 根 据 测 得 的 各 点 电 位 值 ， 在 各 点 所 在 的 垂 直 线上 描 点 。 用 直 线 依 次 连 接 相 邻 两 个 电 位 点 ， 即 得 该 电 路 的 电 位 图 。 在 电 位 图 中 ， 任 意 两 个 被 测 点 的 纵 坐 标 值 之 差 即 为 该 两 点 之 间 的 电 压 值 。 在 电...
