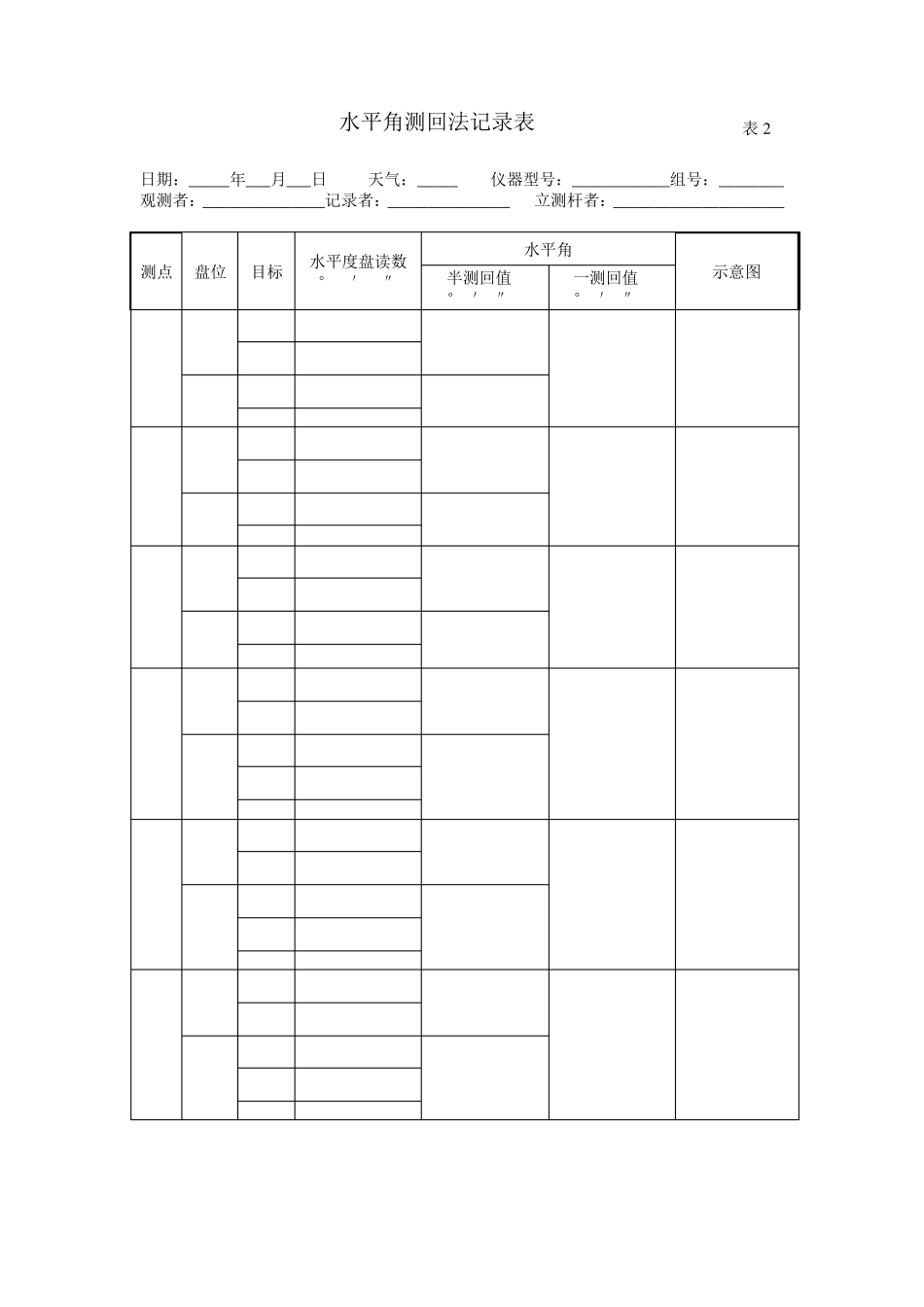

实验二 经纬仪的认识与使用 1．目的 （1）了解DJ6 光学经纬仪的基本结构及主要部件的名称和作用。 （2）掌握经纬仪基本操作和读数方法。 2．组织 每组8一10人。每组每位同学完成经纬仪的整平、对中、瞄准、读数工作各一次。 3．学时 课内2学时 4．仪器及用具 每组DJ6 光学经纬仪1 台、花杆2 个。 5．实验步骤提要 整平、对中经纬仪——瞄准测钎——读水平度盘。 5）学会 DJ6 光学经纬仪的读数方法。读数记录于“读数记录表”中。 6）练习配置水平度盘的方法。 7．实验记录及上交资料: 每人交 1份实验报告。 实验三测回观测法测水平角 1．目的 1）掌握水平角观测原理，经纬仪的构造及度盘读数。 2）掌握测回法测水平角的方法。 2．组织 每组4－5人，每人用测回法完成一个水平角的观测任务。 3．学时 课内2学时 4．仪器及用具： 每组DJ6光学经纬仪1台、花杆2个、记录板1个。 5．实验步骤提要 1）度盘配置：设共测n（n＝4或5）个测回，则第i个测回的度盘位置为略大于（i-1）×180°/n。 2）一测回观测： （1）盘左：瞄准左目标 A，进行读数记a1；顺时针方向转动照准部，瞄准右目标 B，进行读数记b1；计算上半测回角值β 左= b1- a1。 （2）盘右：瞄准右目标 B，进行读数记b2；逆时针方向转动照准部，瞄准左目标 A，进行读数记a2；计算下半测回角值β 右= b2- a2。 （3）检查上、下半测回角值互差是否超限。计算一测回角值β =（β 左-β 右）/2。 3)测站观测完毕后，当即检查各测回角值互差是否超限，计算平均角值。 6.注意事项 1) 瞄准目标时，尽可能瞄准其底部，以减少目标倾斜引起的误差。 2) 同一测回观测时，切勿转动度盘变换手轮，以免发生错误。 3）观测过程中若发现气泡偏移超过一格时，应重新整平重测该测回。 4）计算半测回角值时，当左目标读数a大于右目标读数b时，则应加 360°。 5）限差要求为：对中误差小于3㎜；上、下半测回角值互差不超过±40"，超限重测该测回；各测回角值互差不超过±24"，超限重测该测站。 7．上交实验记录 水平角测回法记录表 表2 日期：_ _ _ _ _ 年_ _ _ 月_ _ _ 日 天气：_ _ _ _ _ 仪器型号：_ _ _ _ _ _ _ _ _ _ _ _ 组号：_ _ _ _ _ _ _ _ 观测者：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 记录者：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 立测杆者：_ _ _ _ _ _ _ _ _ _...
