实验五差动放大器

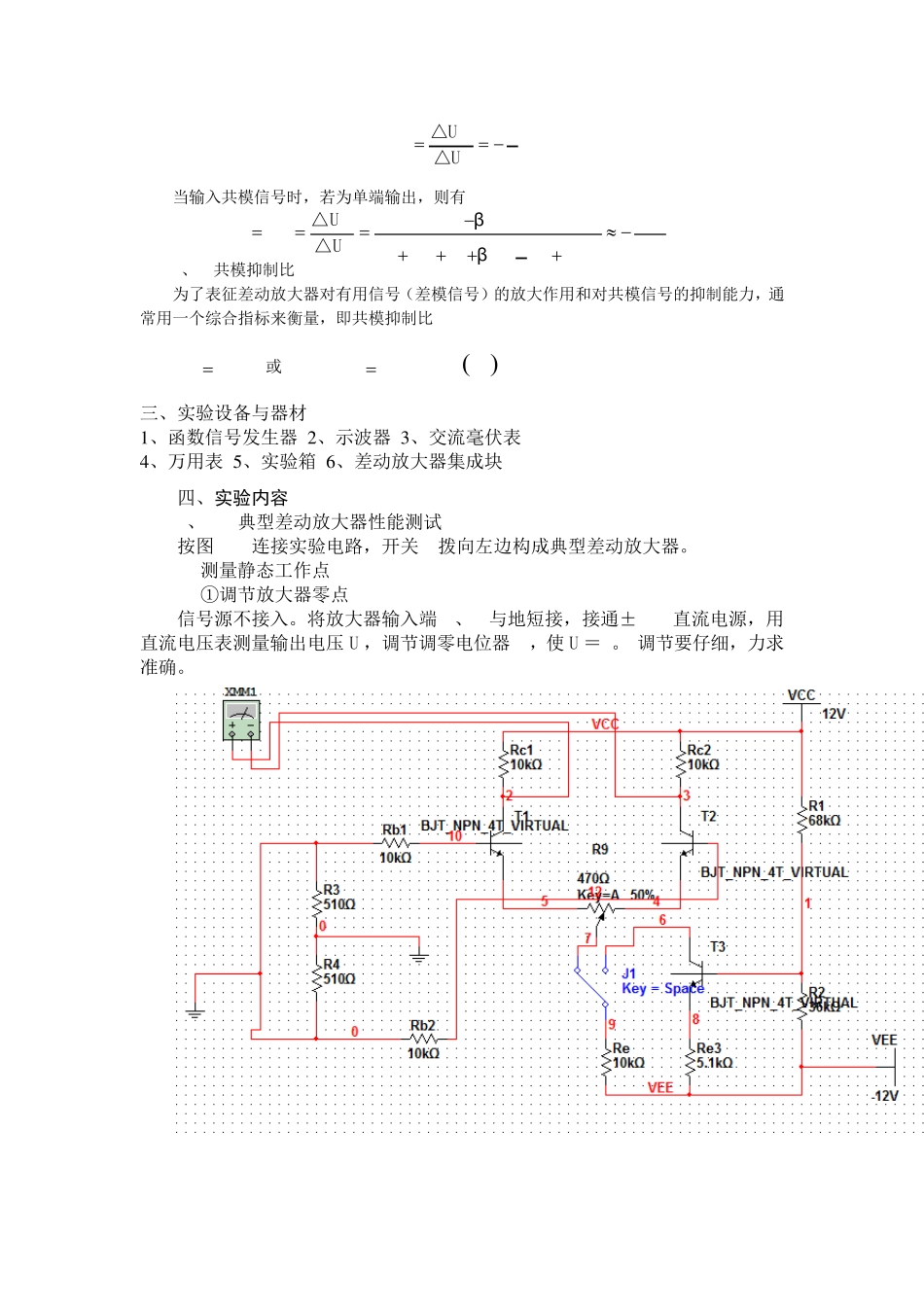

南 昌 大 学 实 验 报 告 实 验 五 差 动 放 大 器 一 、 实 验 目 的 1、 加 深 对 差 动 放 大 器 性 能 及 特 点 的 理 解 2、 学 习 差 动 放 大 器 主 要 性 能 指 标 的 测 试 方 法 二、实验原理 下 图 是 差 动 放 大 器 的 基 本 结 构 。 它 由 两 个 元 件 参 数 相 同 的 基 本 共 射 放 大 电 路 组 成 。 当开 关 K拨 向 左 边 时 ， 构 成 典 型 的 差 动 放 大 器 。 调 零 电 位 器 RP用 来 调 节 T1、 T2管 的 静 态 工 作 点 ，使 得 输 入 信 号 Ui＝ 0时 ， 双 端 输 出 电 压 UO＝ 0。 RE为 两 管 共 用 的 发 射 极 电 阻 ， 它 对 差 模 信 号无 负 反 馈 作 用 ， 因 而 不 影 响 差 模 电 压 放 大 倍 数 ， 但 对 共 模 信 号 有 较 强 的 负 反 馈 作 用 ， 故 可 以有 效 地 抑 制 零 漂 ， 稳 定 静 态 工 作 点 。 图 5-1 差动放大器实验电路 1、静 态 工 作 点 的 估 算 典 型 电 路 Ic1=Ic2=1/2IE 恒 流 源 电 路 Ic1=Ic2=1/2Ic3 2、 差 模 电 压 放 大 倍 数 和 共 模 电 压 放 大 倍 数 双 端 输 出 : RE＝ ∞， RP在中心位 置时 ， PbeBCiOdβ )R(121rRβ R△U△UA 单端 输 出 diC1d1A21△U△UA diC2d2A21△U△UA 当输入共模信号时，若为单端输出，则有 3、 共模抑制比CMRR 为了表征差动放大器对有用信号（差模信号）的放大作用和对共模信号的抑制能力，通常用一个综合指标来衡量，即共模抑制比 或 三、实验设备与器材 1 、函数信号发生器 2 、示波器 3 、交流毫伏表 4 、万用表 5 、实验箱 6 、差动放大器集成块 四、实验内容 1、 典型差动放大器性能测试 按图5-1连接实验电路，开关K拨向左边构成典型差动放大器。 1) 测量静态工作点 2) ①调节放大器零点 信号源不接入。将放大器输入端A、B与地短接，接通±12V直流电源，用直流电压表测量输出电压 UO，调节调零电位器RP，使 UO＝0。 调节要仔细，力求准确。 ECEPbeBCiC1C2C12RR)2RR21β )((1rRβ R△U△UAAdcACMRRAdcACMRR20LogdBA ②测量静态工作点 零点调好以后，用...
