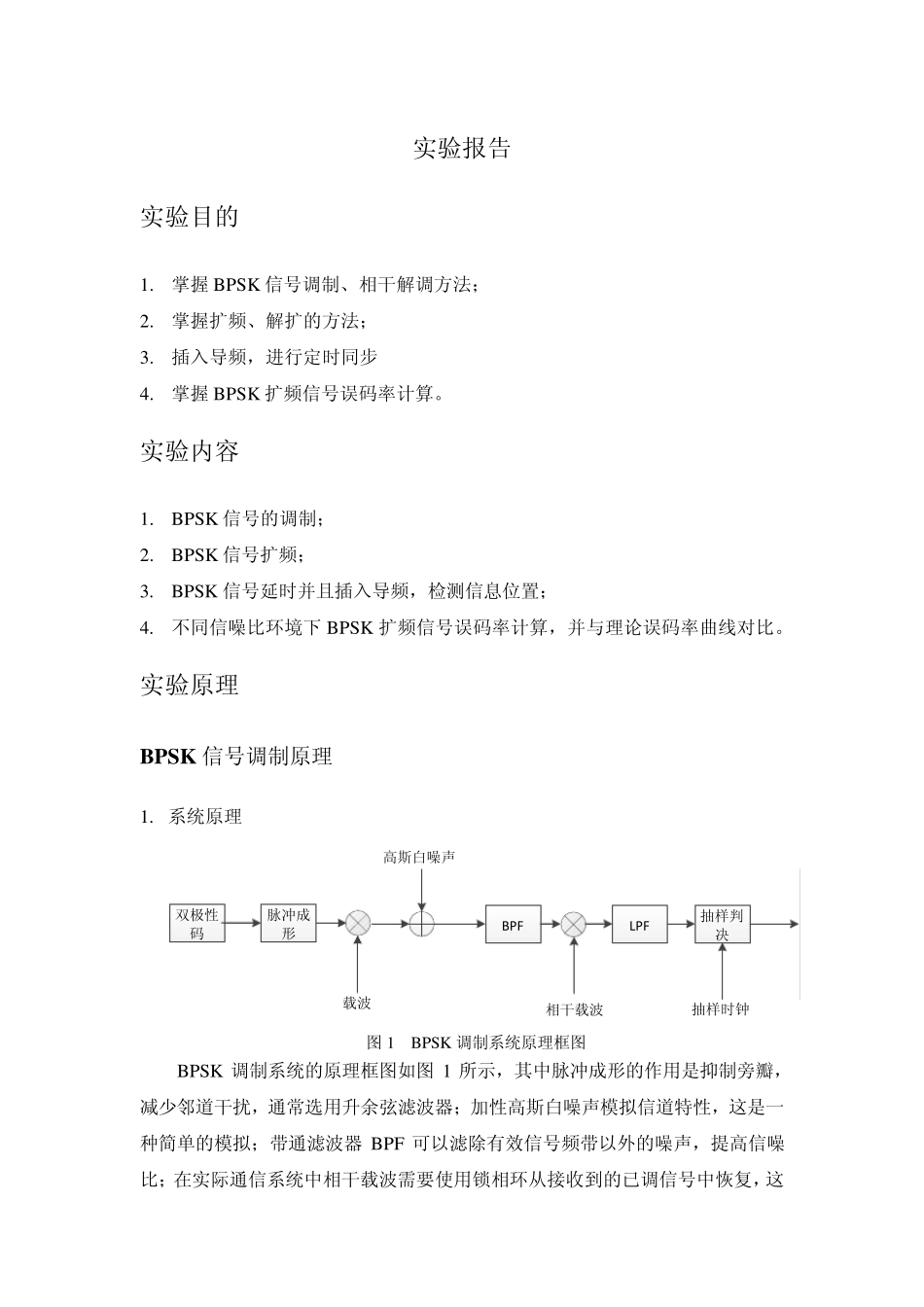

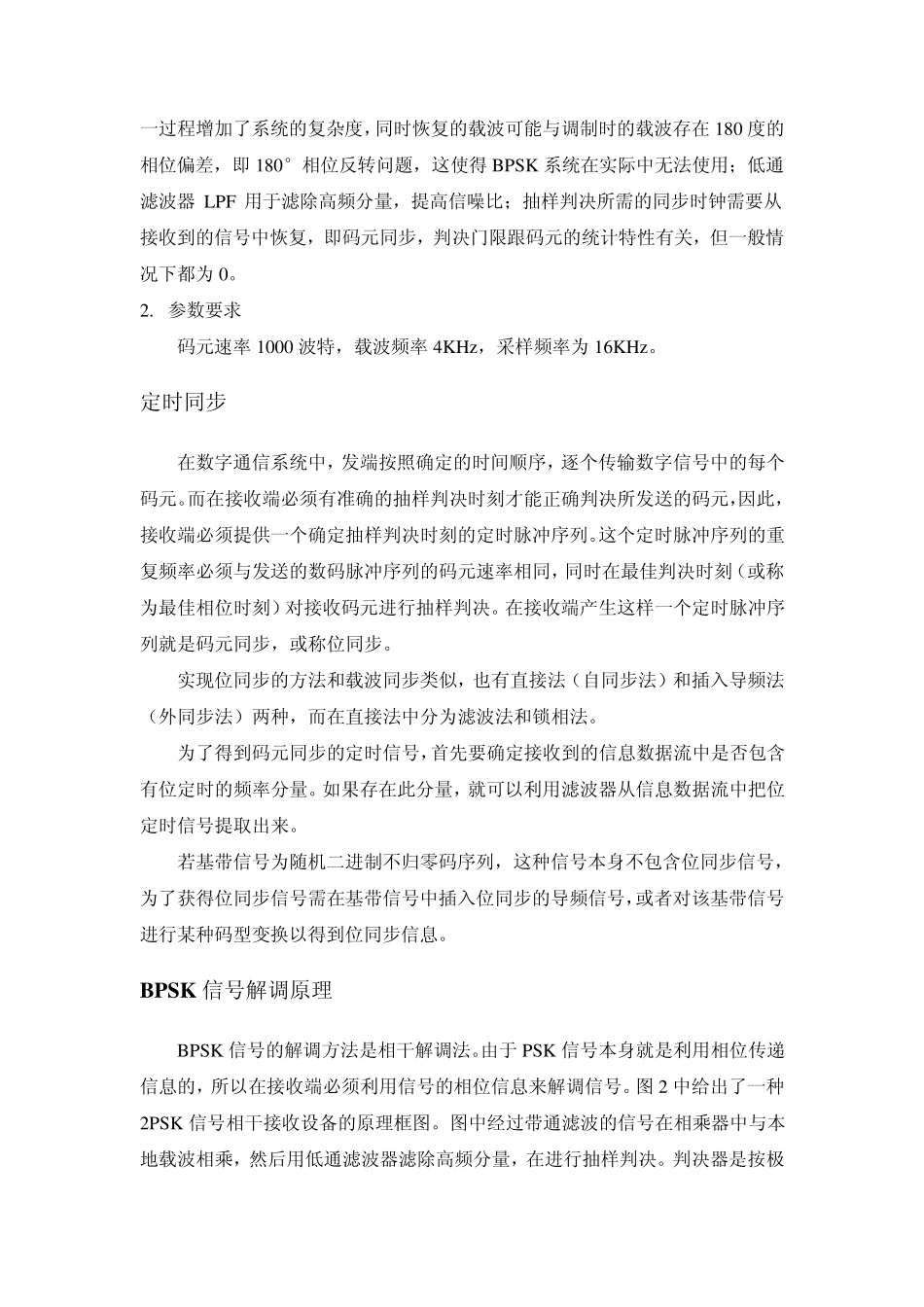

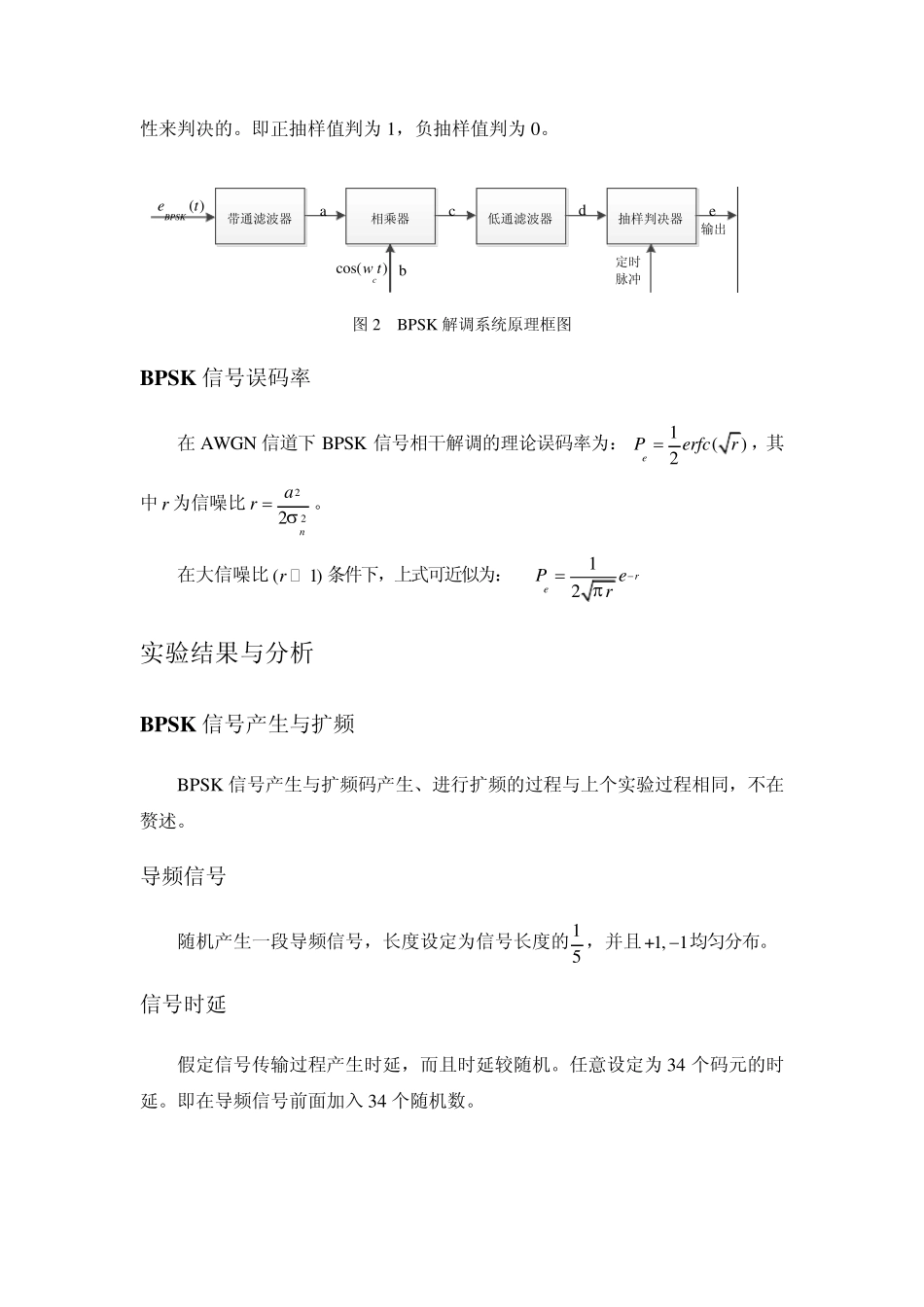

实验报告 实验目的 1. 掌握BPSK 信号调制、相干解调方法; 2. 掌握扩频、解扩的方法; 3. 插入导频,进行定时同步 4. 掌握BPSK 扩频信号误码率计算。 实验内容 1. BPSK 信号的调制; 2. BPSK 信号扩频; 3. BPSK 信号延时并且插入导频,检测信息位置; 4. 不同信噪比环境下 BPSK 扩频信号误码率计算,并与理论误码率曲线对比。 实验原理 BPSK 信号调制原理 1. 系统原理 双极性码脉冲成形BPFLPF抽样判决抽样时钟载波相干载波高斯白噪声图 1 BPSK 调制系统原理框图 BPSK 调制系统的原理框图如图 1 所示,其中脉冲成形的作用是抑制旁瓣,减少邻道干扰,通常选用升余弦滤波器;加性高斯白噪声模拟信道特性,这是一种简单的模拟;带通滤波器 BPF 可以滤除有效信号频带以外的噪声,提高信噪比;在实际通信系统中相干载波需要使用锁相环从接收到的已调信号中恢复,这一过程增加了系统的复杂度,同时恢复的载波可能与调制时的载波存在180 度的相位偏差,即180°相位反转问题,这使得 BPSK 系统在实际中无法使用;低通滤波器 LPF 用于滤除高频分量,提高信噪比;抽样判决所需的同步时钟需要从接收到的信号中恢复,即码元同步,判决门限跟码元的统计特性有关,但一般情况下都为 0。 2. 参数要求 码元速率 1000 波特,载波频率 4KHz,采样频率为 16KHz。 定时同步 在数字通信系统中,发端按照确定的时间顺序,逐个传输数字信号中的每个码元。而在接收端必须有准确的抽样判决时刻才能正确判决所发送的码元,因此,接收端必须提供一个确定抽样判决时刻的定时脉冲序列。这个定时脉冲序列的重复频率必须与发送的数码脉冲序列的码元速率相同,同时在最佳判决时刻(或称为最佳相位时刻)对接收码元进行抽样判决。在接收端产生这样一个定时脉冲序列就是码元同步,或称位同步。 实现位同步的方法和载波同步类似,也有直接法(自同步法)和插入导频法(外同步法)两种,而在直接法中分为滤波法和锁相法。 为了得到码元同步的定时信号,首先要确定接收到的信息数据流中是否包含有位定时的频率分量。如果存在此分量,就可以利用滤波器从信息数据流中把位定时信号提取出来。 若基带信号为随机二进制不归零码序列,这种信号本身不包含位同步信号,为了获得位同步信号需在基带信号中插入位同步的导频信号,或者对该基带信号进行某种码型变换以得到位同步信息。 BPSK 信号解调原理 BPSK 信号的解调方法是相干...
