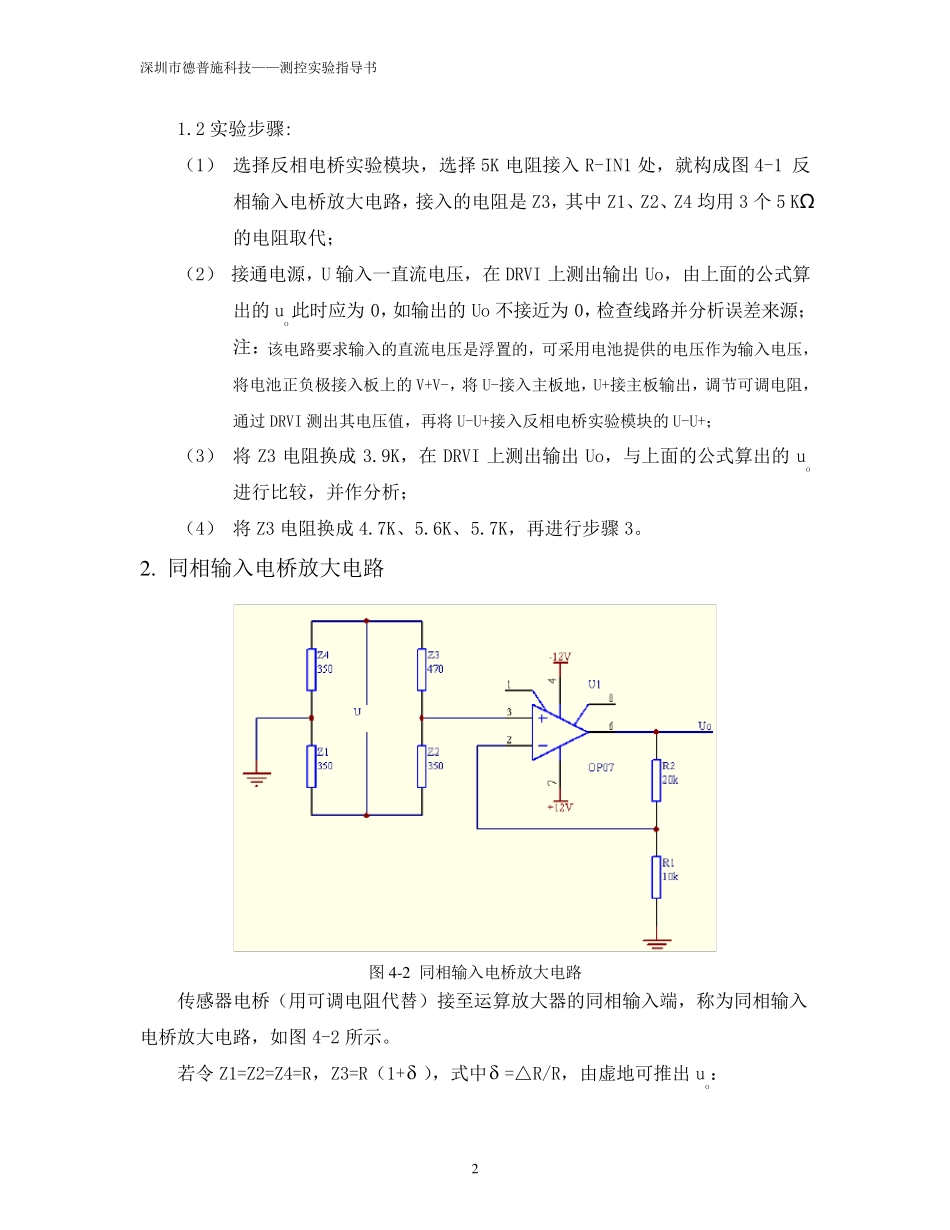

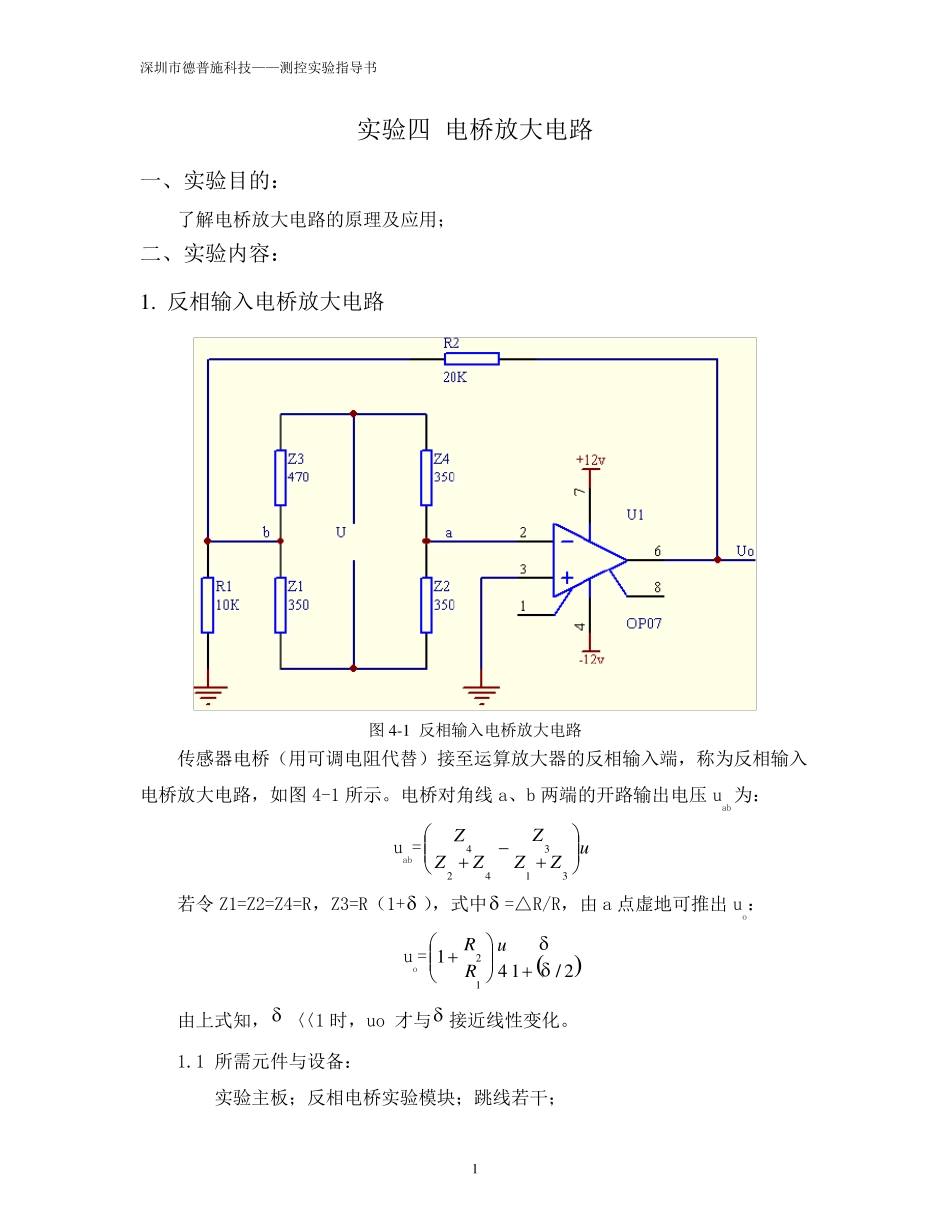

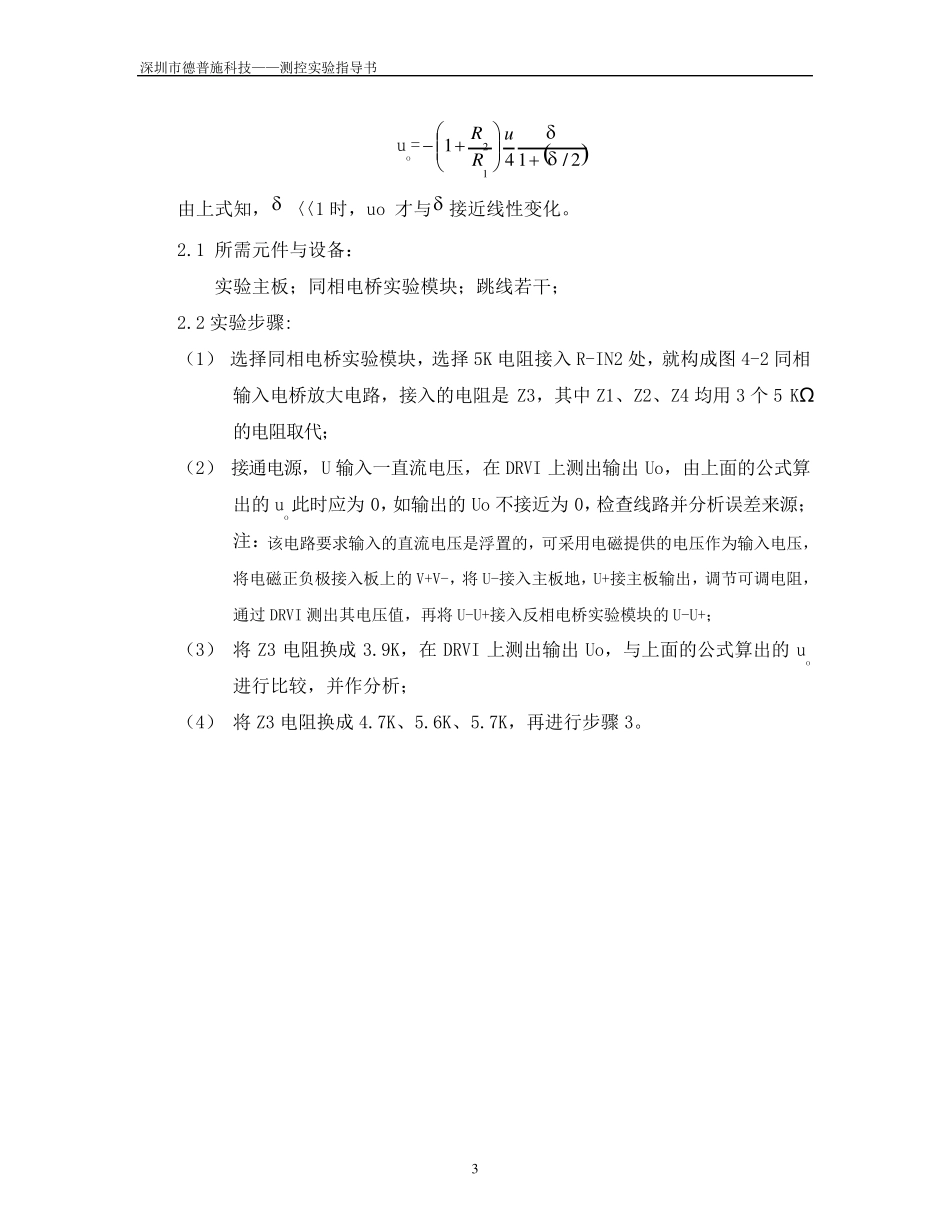

深圳市德普施科技——测控实验指导书 1 实验四 电桥放大电路 一、实验目的： 了解电桥放大电路的原理及应用； 二、实验内容： 1 . 反相输入电桥放大电路 图 4 -1 反相输入电桥放大电路 传感器电桥（用可调电阻代替）接至运算放大器的反相输入端，称为反相输入电桥放大电路，如图 4-1 所示。电桥对角线 a、b 两端的开路输出电压 uab为： uab=uZZZZZZ313424 若令 Z1=Z2=Z4=R，Z3=R（1+ ），式中 =△R/R，由 a 点虚地可推出 uo： uo=2/14112 uRR 由上式知， 〈〈1 时，uo 才与 接近线性变化。 1.1 所需元件与设备： 实验主板；反相电桥实验模块；跳线若干； 深圳市德普施科技——测控实验指导书 2 1.2 实验步骤: （1） 选择反相电桥实验模块，选择 5K 电阻接入 R-IN1 处，就构成图 4-1 反相输入电桥放大电路，接入的电阻是 Z3，其中 Z1、Z2、Z4 均用 3 个 5 KΩ的电阻取代； （2） 接通电源，U 输入一直流电压，在 DRVI 上测出输出 Uo，由上面的公式算出的 uo此时应为 0，如输出的 Uo 不接近为 0，检查线路并分析误差来源； 注：该电路要求输入的直流电压是浮置的，可采用电池提供的电压作为输入电压，将电池正负极接入板上的 V+V-，将 U-接入主板地，U+接主板输出，调节可调电阻，通过 DRVI 测出其电压值，再将 U-U+接入反相电桥实验模块的 U-U+； （3） 将 Z3 电阻换成 3.9K，在 DRVI 上测出输出 Uo，与上面的公式算出的 uo进行比较，并作分析； （4） 将 Z3 电阻换成 4.7K、5.6K、5.7K，再进行步骤 3。 2 . 同相输入电桥放大电路 图 4 -2 同相输入电桥放大电路 传感器电桥（用可调电阻代替）接至运算放大器的同相输入端，称为同相输入电桥放大电路，如图 4-2 所示。 若令 Z1=Z2=Z4=R，Z3=R（1+ ），式中 =△R/R，由虚地可推出 uo： 深圳市德普施科技——测控实验指导书 3 uo=2/14112 uRR 由上式知， 〈〈1 时，uo 才与 接近线性变化。 2.1 所需元件与设备： 实验主板；同相电桥实验模块；跳线若干； 2.2 实验步骤: （1） 选择同相电桥实验模块，选择 5K 电阻接入 R-IN2 处，就构成图 4-2 同相输入电桥放大电路，接入的电阻是 Z3，其中 Z1、Z2、Z4 均用 3 个 5 KΩ的电阻取代； （2） 接通电源，U 输...
