楼梯平面、剖面画法[分享]

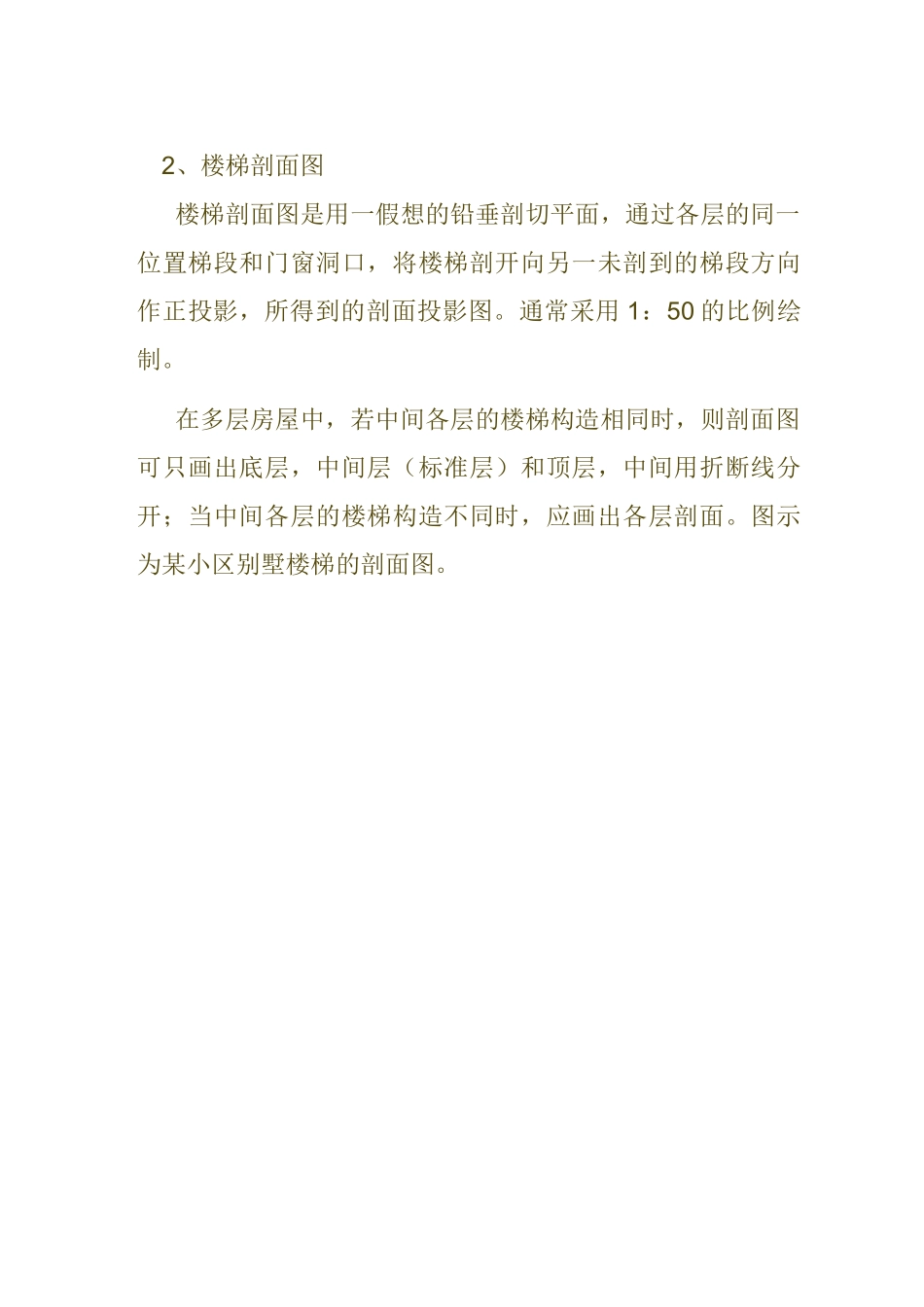

楼梯平面、剖面画法[分享]_第1页
1/11
楼梯平面、剖面画法[分享]_第2页
2/11

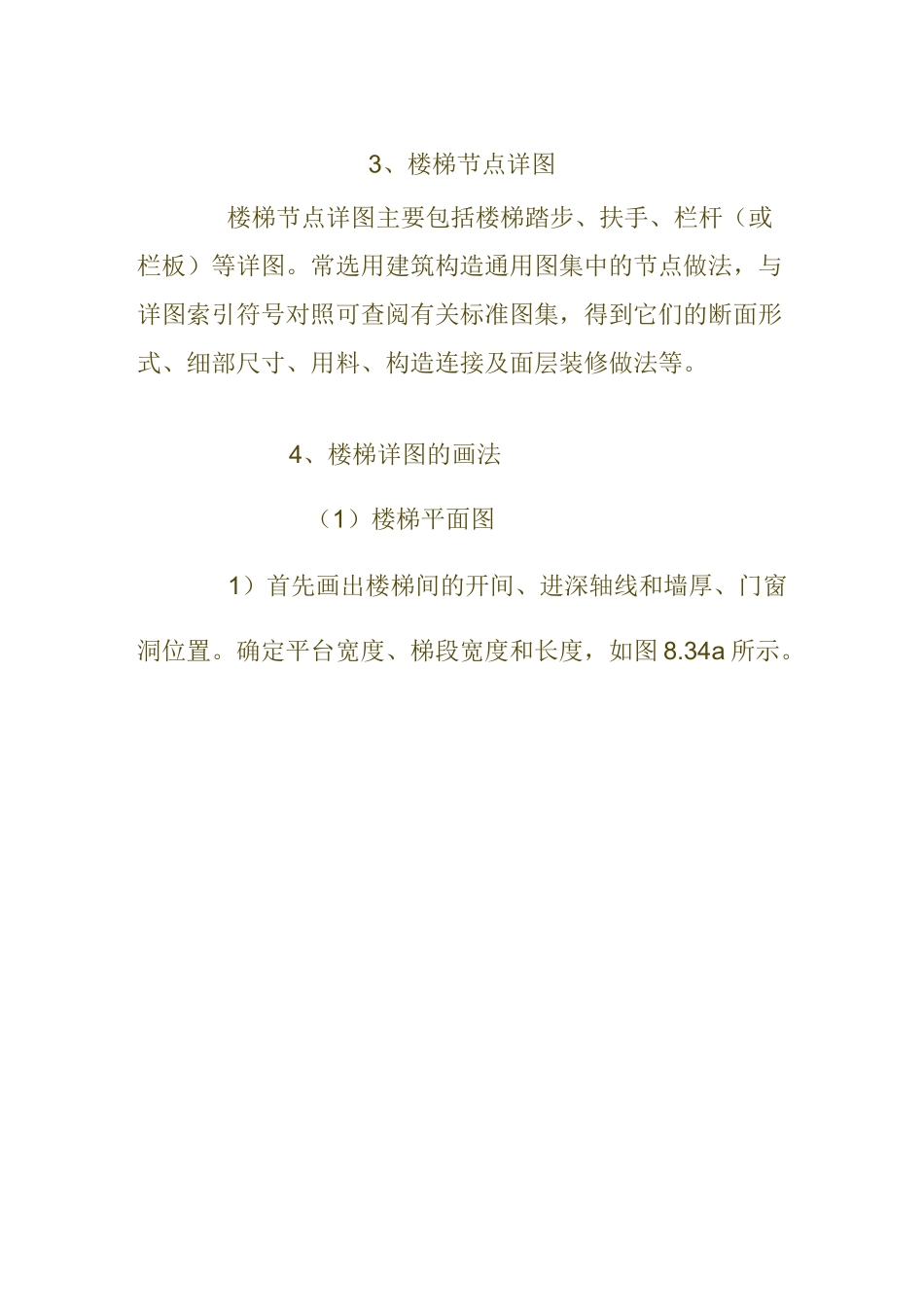

楼梯平面、剖面画法[分享]_第3页
3/11
2、楼梯剖面图楼梯剖面图是用一假想的铅垂剖切平面,通过各层的同一位置梯段和门窗洞口,将楼梯剖开向另一未剖到的梯段方向作正投影,所得到的剖面投影图。通常采用 1:50 的比例绘制。在多层房屋中,若中间各层的楼梯构造相同时,则剖面图可只画出底层,中间层(标准层)和顶层,中间用折断线分开;当中间各层的楼梯构造不同时,应画出各层剖面。图示为某小区别墅楼梯的剖面图。26502850300030003、楼梯节点详图楼梯节点详图主要包括楼梯踏步、扶手、栏杆(或栏板)等详图。常选用建筑构造通用图集中的节点做法,与详图索引符号对照可查阅有关标准图集,得到它们的断面形式、细部尺寸、用料、构造连接及面层装修做法等。4、楼梯详图的画法(1)楼梯平面图1)首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。确定平台宽度、梯段宽度和长度,如图 8.34a 所示。图&34 楼梯平面图的画法2)采用两平行线间距任意等分的方法划分踏步宽度,如图 8.34b 所示。图 8,34 楼梯平面躅的画法3)画栏杆(或栏板),上下行箭头等细部,检查无误后加深图线,注写标高、尺寸、剖切符号、图名、比例及文字说明等。完成后的楼梯平面图见图 8.32。m8-32某小区别墅300x7-21001260+36000.450120rOL'§o0A沁心込盅「古■300x7-2100;加°J36O&1050CD擁楼鼾面矶;5010:12m8-32某小区别墅(2)楼梯剖面图1)画轴线、定室内外地面与楼面线、平台位置及墙身,量取楼梯段的水平长度、竖直高度及起步点的位置图 8.as 褛梯剖面图的画法2)用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数,如图 8.35b 所示。3)画出楼板和平台板厚,再画楼梯段、门窗、平台梁及栏杆、扶手等细部,如图 8.35c 所示。图乩亦楼梯剖面图的画法4)检查无误后加深图线,在剖切到的轮廓范围内画上材料图例,注写标高和尺寸,最后在图下方写上图名及比例等。完成后的楼梯剖面图见图 8.33。2650285030003000)000
