用滑线变阻器分压和限流 实验报告VIP免费

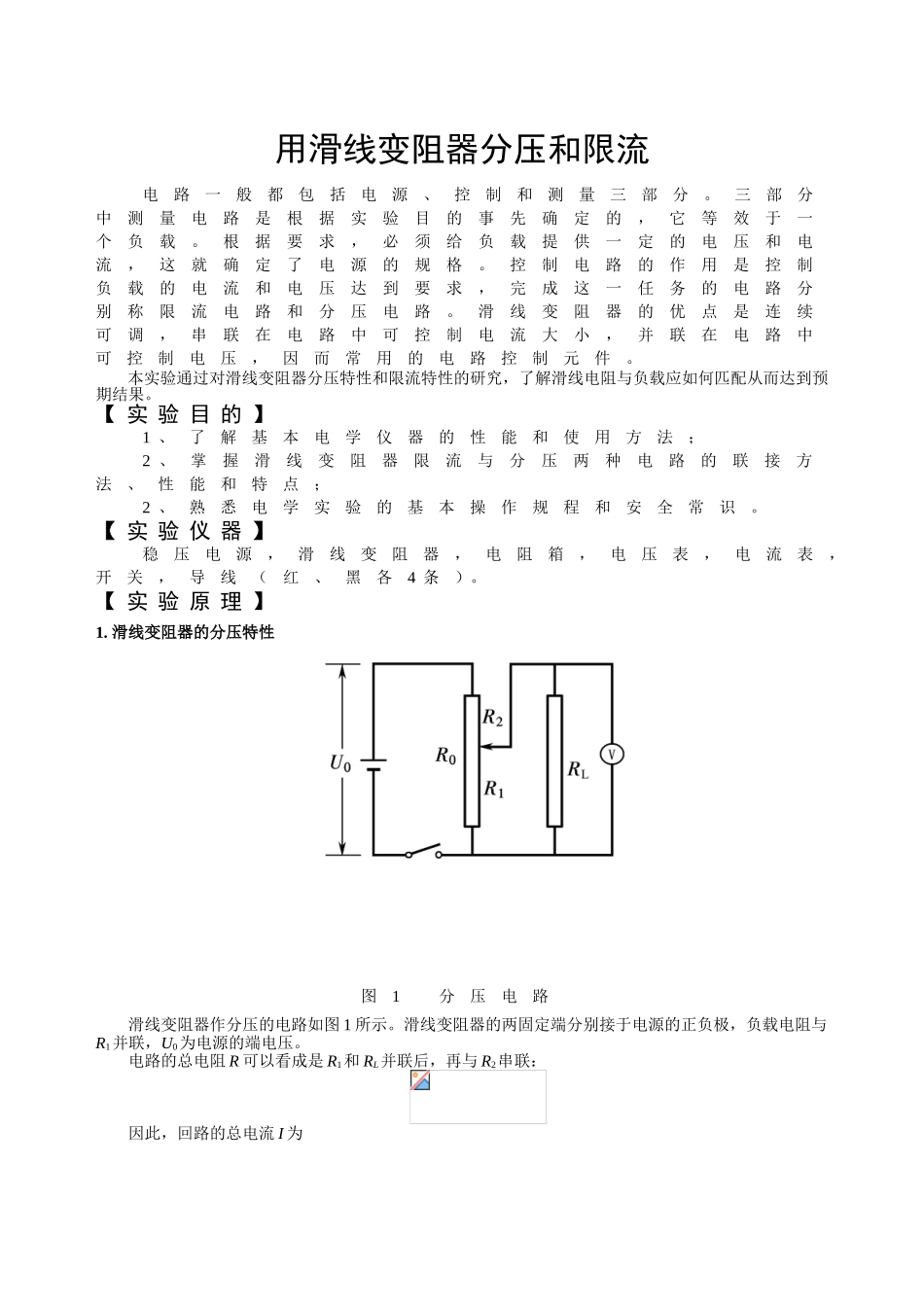

用滑线变阻器分压和限流电路一般都包括电源、控制和测量三部分。三部分中测量电路是根据实验目的事先确定的，它等效于一个负载。根据要求，必须给负载提供一定的电压和电流，这就确定了电源的规格。控制电路的作用是控制负载的电流和电压达到要求，完成这一任务的电路分别称限流电路和分压电路。滑线变阻器的优点是连续可调，串联在电路中可控制电流大小，并联在电路中可控制电压，因而常用的电路控制元件。本实验通过对滑线变阻器分压特性和限流特性的研究，了解滑线电阻与负载应如何匹配从而达到预期结果。【实验目的】1、了解基本电学仪器的性能和使用方法；2、掌握滑线变阻器限流与分压两种电路的联接方法、性能和特点；2、熟悉电学实验的基本操作规程和安全常识。【实验仪器】稳压电源，滑线变阻器，电阻箱，电压表，电流表，开关，导线（红、黑各4条）。【实验原理】1.滑线变阻器的分压特性图1分压电路滑线变阻器作分压的电路如图1所示。滑线变阻器的两固定端分别接于电源的正负极，负载电阻与R1并联，U0为电源的端电压。电路的总电阻R可以看成是R1和RL并联后，再与R2串联：因此，回路的总电流I为（1）而RL上的电压UL即为（2）对于一定的电源E和负载RL，UL只与R1和R2有关，又注意到是一常量（即滑线变阻器的总电阻），所以可以表示出UL与滑键位置的关系。为了得到较明显而普遍的式子，现令（滑键在电阻上的相对位置）（负载与电阻之比）则负载RL上的电压为（3）则2.滑线变阻器的限流特性图2限流电路滑线变阻器作限流器的电路如图2所示。这时负载RL中电流等于若K与X的定义式不变，并令，则可导出通过负载的电流则【实验内容与步骤】1.分压电路1）按照图1连接分压线路，电源电压调至3V，负载RL调至10000Ω（即K=10），电压表量程调至3V。2）闭合电源开关（如果发现电压或电流过大，要立即切断电源）。3）移动滑线变阻器的滑动头，其相应位置分别为X=0.10,0.20,0.30,0.40,0.50,0.60,0.70,0.80,0.85,0.90,0.95时，测负载上的电压值写进表1中，并计算UL/U0写进表1中。4）调节RL为1000Ω，500Ω，100Ω，10Ω时，重复步骤1)-3)。5）用表1中的数据画出K=10,1,0.5,0.1,0.01时的UL/U0与X的关系曲线。2.限流电路1）按照图2连接限流线路，电源电压调至10V，负载RL调至10000Ω（即K=10），估算最大电流，调节适当的电流表量程。2）闭合电源开关（如果发现电压或电流过大，要立即切断电源）。3）移动滑线变阻器的滑动头，其相应位置分别为X=0.00，0.10,0.20,0.30,0.40,0.50,0.60,0.70,0.80,0.90,1.00时，测负载上的电压值写进表2中，并计算IL/I0写进表2中。4）调节RL为1000Ω，500Ω，100Ω，10Ω时，重复步骤1)-3)（注意电流表量程）。5）用表2中的数据画出K=10,1,0.5,0.1,0.01时的IL/I0与X的关系曲线。3．实验完毕，整理仪器。【注意事项】1.每次改变K时，必须断开开关。2.使用电流表与电压表之前必须先选择合适的量程。【数据处理】1．分压电路特性研究数据记录表格表1分压特性数据记录表（U0=3V）X0.100.200.300.400.500.600.700.800.850.900.95K=10RL=10000ΩUL/VK=1UL/RL=1000ΩVK=0.5RL=500ΩUL/VK=0.1RL=100ΩUL/VK=0.01RL=10ΩUL/V2.限流电路特性研究数据记录表格表2限流特性数据记录表（U0=10V）X0.000.100.200.300.400.500.600.700.800.901.00K=10RL=10000ΩI0=1mAIL/mAK=2RL=2000ΩI0=5mAIL/mAK=1RL=1000ΩI0=10mAIL/mAK=0.5RL=500ΩI0=20mAIL/mAK=0.1RL=100ΩI0=100mAIL/mA【思考题】在实验过程中如何确保电表不超量程？【参考资料】1、教材：大学物理实验，杨广武主编，天津大学出版社2009年3月出版：P108~110：分压电路与限流电路2、张兆奎.大学物理实验.北京：高等教育出版社，2001.
