导管架基本常识简介VIP专享

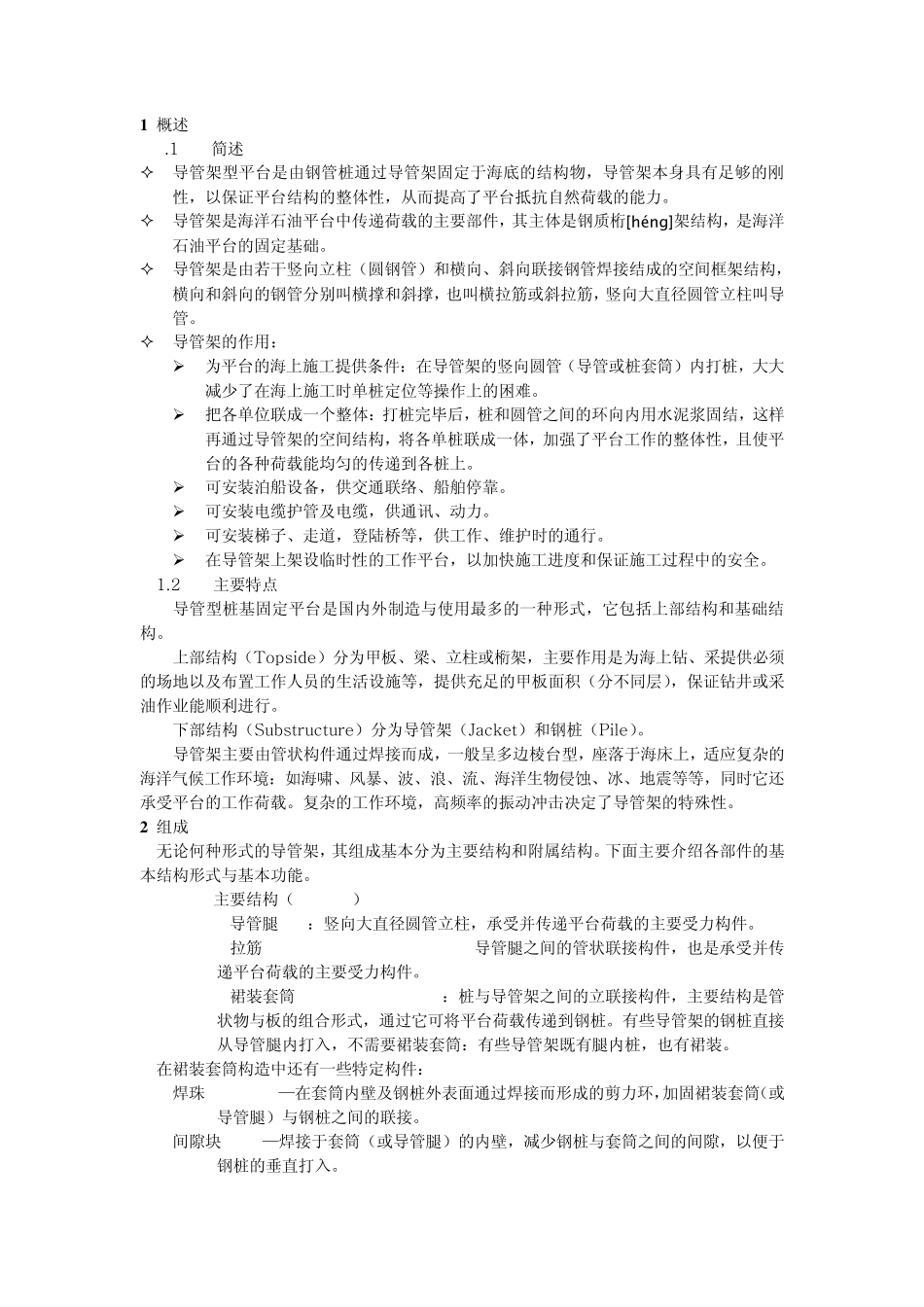

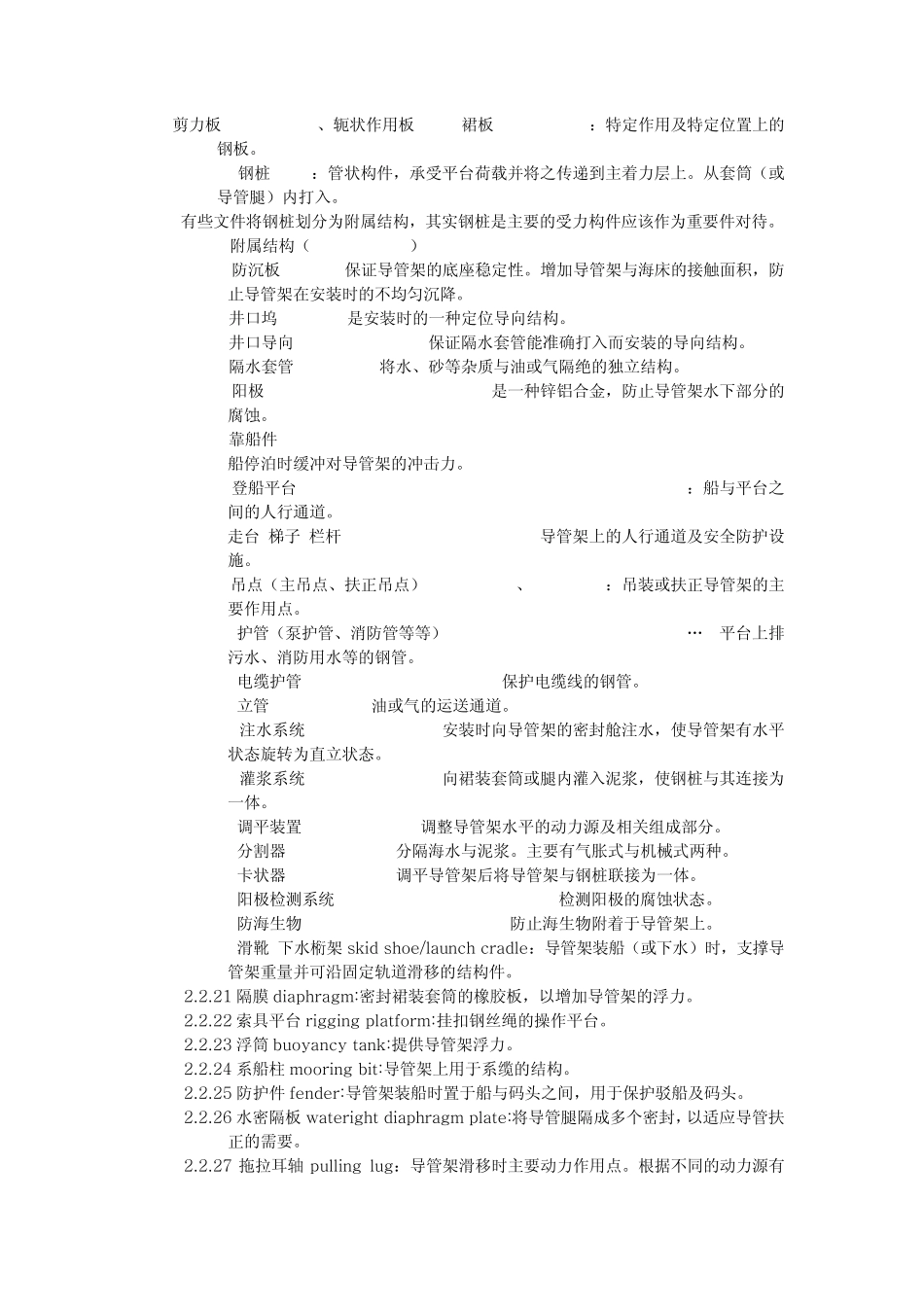

1 概述 1.1 简述 1 .2 主要特点 2 组成 2.1 主要结构（Primary） 2.2 附属结构（Appurtenance） 3 简单分类 3.1 按导管腿的数量分类 3.2 按水深分类 3.3 按重量分类 3.4 按基本功能分类 4 设计 4.1 设计的基本内容 4.2 设计的要求 4.3 设计的依据 4.4 设计的方法 4.5 设计阶段 4.6 设计步骤 4.7 设计荷载及其组合 4.8 设计分析内容 5 建造 5 .1 建造主要标准简介 5 .2 建造流程 5 .3 典型建造方法 6 装船 6 .1 吊装装船 6.2 滑移装船 6.3 拖车装船 7 运输 8 安装 8 .1 下水方法 8 .2 扶正 8 .3 就位与固定 8 .4 附件安装 9 结束语 1 概述 1.1 简述  导管架型平台是由钢管桩通过导管架固定于海底的结构物，导管架本身具有足够的刚性，以保证平台结构的整体性，从而提高了平台抵抗自然荷载的能力。  导管架是海洋石油平台中传递荷载的主要部件，其主体是钢质桁[héng]架结构，是海洋石油平台的固定基础。  导管架是由若干竖向立柱（圆钢管）和横向、斜向联接钢管焊接结成的空间框架结构，横向和斜向的钢管分别叫横撑和斜撑，也叫横拉筋或斜拉筋，竖向大直径圆管立柱叫导管。  导管架的作用：  为平台的海上施工提供条件：在导管架的竖向圆管（导管或桩套筒）内打桩，大大减少了在海上施工时单桩定位等操作上的困难。  把各单位联成一个整体：打桩完毕后，桩和圆管之间的环向内用水泥浆固结，这样再通过导管架的空间结构，将各单桩联成一体，加强了平台工作的整体性，且使平台的各种荷载能均匀的传递到各桩上。  可安装泊船设备，供交通联络、船舶停靠。  可安装电缆护管及电缆，供通讯、动力。  可安装梯子、走道，登陆桥等，供工作、维护时的通行。  在导管架上架设临时性的工作平台，以加快施工进度和保证施工过程中的安全。 1.2 主要特点 导管型桩基固定平台是国内外制造与使用最多的一种形式，它包括上部结构和基础结构。 上部结构（Topside）分为甲板、梁、立柱或椼架，主要作用是为海上钻、采提供必须的场地以及布置工作人员的生活设施等，提供充足的甲板面积（分不同层），保证钻井或采油作业能顺利进行。 下部结构（Su bstru ctu re）分为导管架（Jacket）和钢桩（Pile）。 导管架主要由管状构件通过焊接而成，一般呈多边棱台型，座落于海床上，适应复杂的海洋气候工作环境：如海啸、风暴、波、浪、流...
