注射用溴化丁基橡胶塞包材相容性研究VIP免费

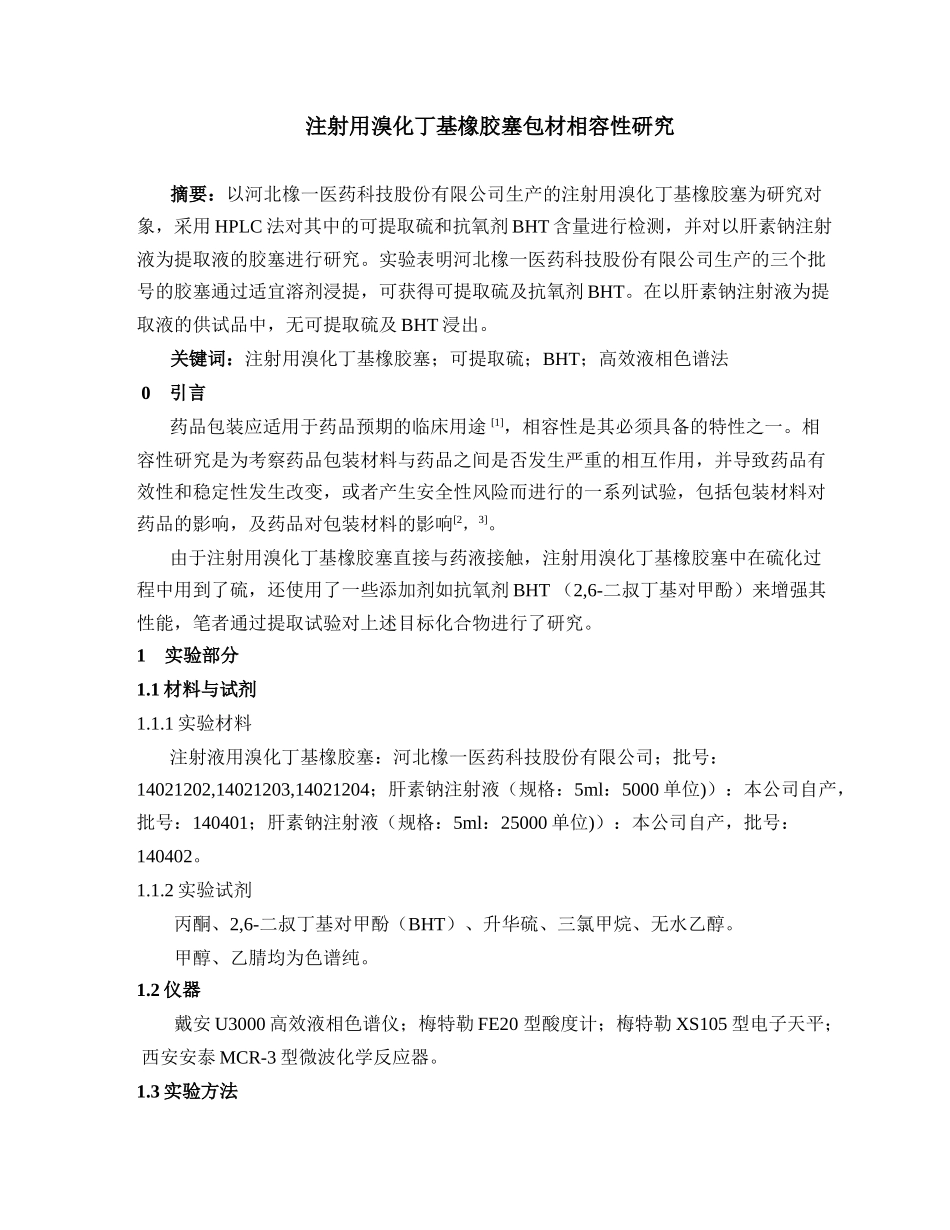

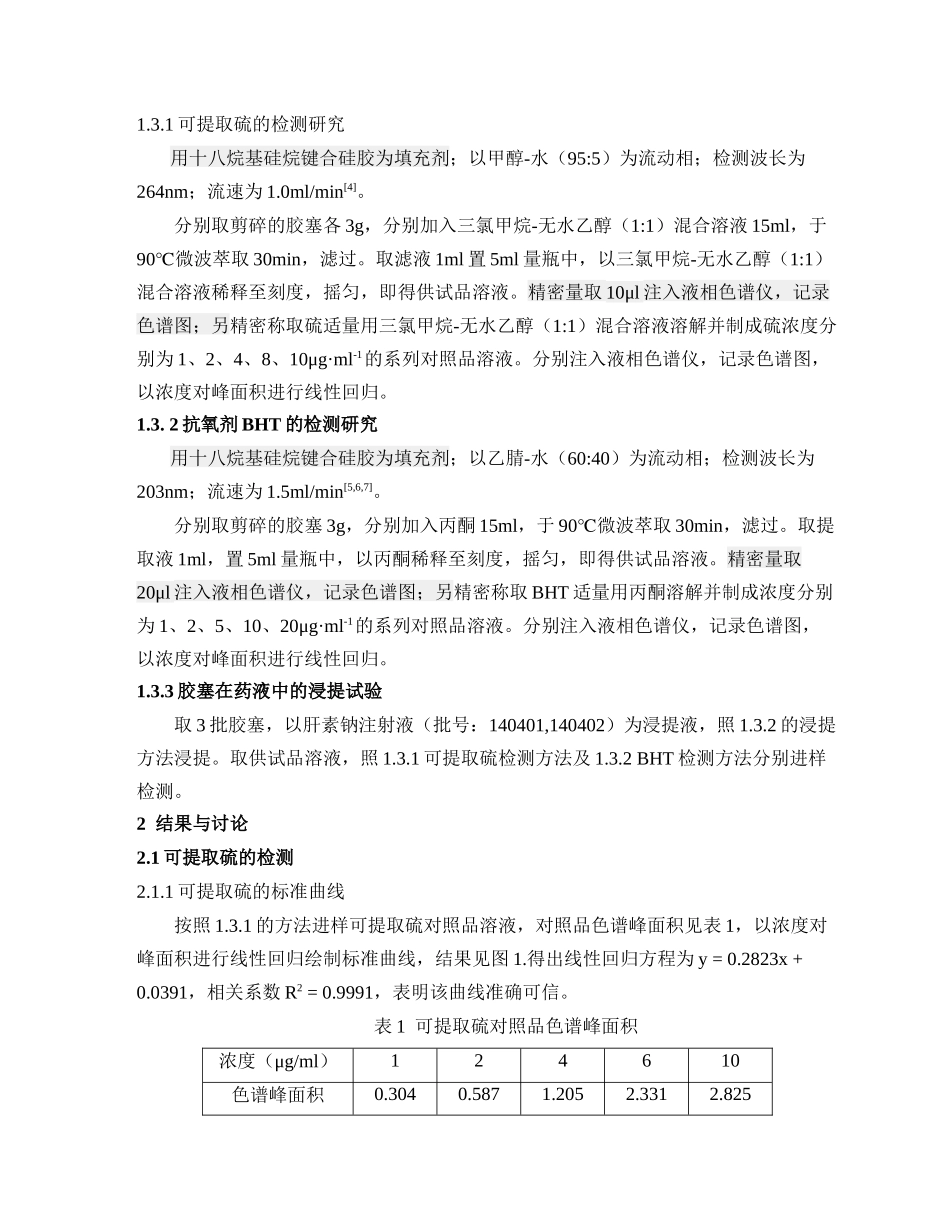

注射用溴化丁基橡胶塞包材相容性研究摘要：以河北橡一医药科技股份有限公司生产的注射用溴化丁基橡胶塞为研究对象，采用HPLC法对其中的可提取硫和抗氧剂BHT含量进行检测，并对以肝素钠注射液为提取液的胶塞进行研究。实验表明河北橡一医药科技股份有限公司生产的三个批号的胶塞通过适宜溶剂浸提，可获得可提取硫及抗氧剂BHT。在以肝素钠注射液为提取液的供试品中，无可提取硫及BHT浸出。关键词：注射用溴化丁基橡胶塞；可提取硫；BHT；高效液相色谱法0引言药品包装应适用于药品预期的临床用途[1]，相容性是其必须具备的特性之一。相容性研究是为考察药品包装材料与药品之间是否发生严重的相互作用，并导致药品有效性和稳定性发生改变，或者产生安全性风险而进行的一系列试验，包括包装材料对药品的影响，及药品对包装材料的影响[2，3]。由于注射用溴化丁基橡胶塞直接与药液接触，注射用溴化丁基橡胶塞中在硫化过程中用到了硫，还使用了一些添加剂如抗氧剂BHT（2,6-二叔丁基对甲酚）来增强其性能，笔者通过提取试验对上述目标化合物进行了研究。1实验部分1.1材料与试剂1.1.1实验材料注射液用溴化丁基橡胶塞：河北橡一医药科技股份有限公司；批号：14021202,14021203,14021204；肝素钠注射液（规格：5ml：5000单位)）：本公司自产，批号：140401；肝素钠注射液（规格：5ml：25000单位)）：本公司自产，批号：140402。1.1.2实验试剂丙酮、2,6-二叔丁基对甲酚（BHT）、升华硫、三氯甲烷、无水乙醇。甲醇、乙腈均为色谱纯。1.2仪器戴安U3000高效液相色谱仪；梅特勒FE20型酸度计；梅特勒XS105型电子天平；西安安泰MCR-3型微波化学反应器。1.3实验方法1.3.1可提取硫的检测研究用十八烷基硅烷键合硅胶为填充剂；以甲醇-水（95:5）为流动相；检测波长为264nm；流速为1.0ml/min[4]。分别取剪碎的胶塞各3g，分别加入三氯甲烷-无水乙醇（1:1）混合溶液15ml，于90℃微波萃取30min，滤过。取滤液1ml置5ml量瓶中，以三氯甲烷-无水乙醇（1:1）混合溶液稀释至刻度，摇匀，即得供试品溶液。精密量取10μl注入液相色谱仪，记录色谱图；另精密称取硫适量用三氯甲烷-无水乙醇（1:1）混合溶液溶解并制成硫浓度分别为1、2、4、8、10μg·ml-1的系列对照品溶液。分别注入液相色谱仪，记录色谱图，以浓度对峰面积进行线性回归。1.3.2抗氧剂BHT的检测研究用十八烷基硅烷键合硅胶为填充剂；以乙腈-水（60:40）为流动相；检测波长为203nm；流速为1.5ml/min[5,6,7]。分别取剪碎的胶塞3g，分别加入丙酮15ml，于90℃微波萃取30min，滤过。取提取液1ml，置5ml量瓶中，以丙酮稀释至刻度，摇匀，即得供试品溶液。精密量取20μl注入液相色谱仪，记录色谱图；另精密称取BHT适量用丙酮溶解并制成浓度分别为1、2、5、10、20μg·ml-1的系列对照品溶液。分别注入液相色谱仪，记录色谱图，以浓度对峰面积进行线性回归。1.3.3胶塞在药液中的浸提试验取3批胶塞，以肝素钠注射液（批号：140401,140402）为浸提液，照1.3.2的浸提方法浸提。取供试品溶液，照1.3.1可提取硫检测方法及1.3.2BHT检测方法分别进样检测。2结果与讨论2.1可提取硫的检测2.1.1可提取硫的标准曲线按照1.3.1的方法进样可提取硫对照品溶液，对照品色谱峰面积见表1，以浓度对峰面积进行线性回归绘制标准曲线，结果见图1.得出线性回归方程为y=0.2823x+0.0391，相关系数R2=0.9991，表明该曲线准确可信。表1可提取硫对照品色谱峰面积浓度（μg/ml）124610色谱峰面积0.3040.5871.2052.3312.825图1可提取硫对照品线性关系图y=0.2823x+0.0391R2=0.999100.511.522.533.5024681012浓度（μg/ml)面积2.1.2胶塞中可提取硫的含量根据供试品溶液中硫的色谱峰面积，计算胶塞中可提取硫的含量。结果见表2。结果表明，河北橡一医药科技股份有限公司生产的不同批次胶塞，可提取硫的含量无明显差异。表2胶塞中可提取硫的含量批号140212021402120314021204色谱峰面积1.1891.1911.195含量（μg/g）97.8597.3797.67RSD(%)0.252.2抗氧剂BHT的检测2.2.1BHT的标准曲线按照1.3.2的方法进样BHT对照品溶液，对照品色谱峰面积见表3，以浓度对峰面积进行线性回归绘制标准曲线，结果见图2。...
