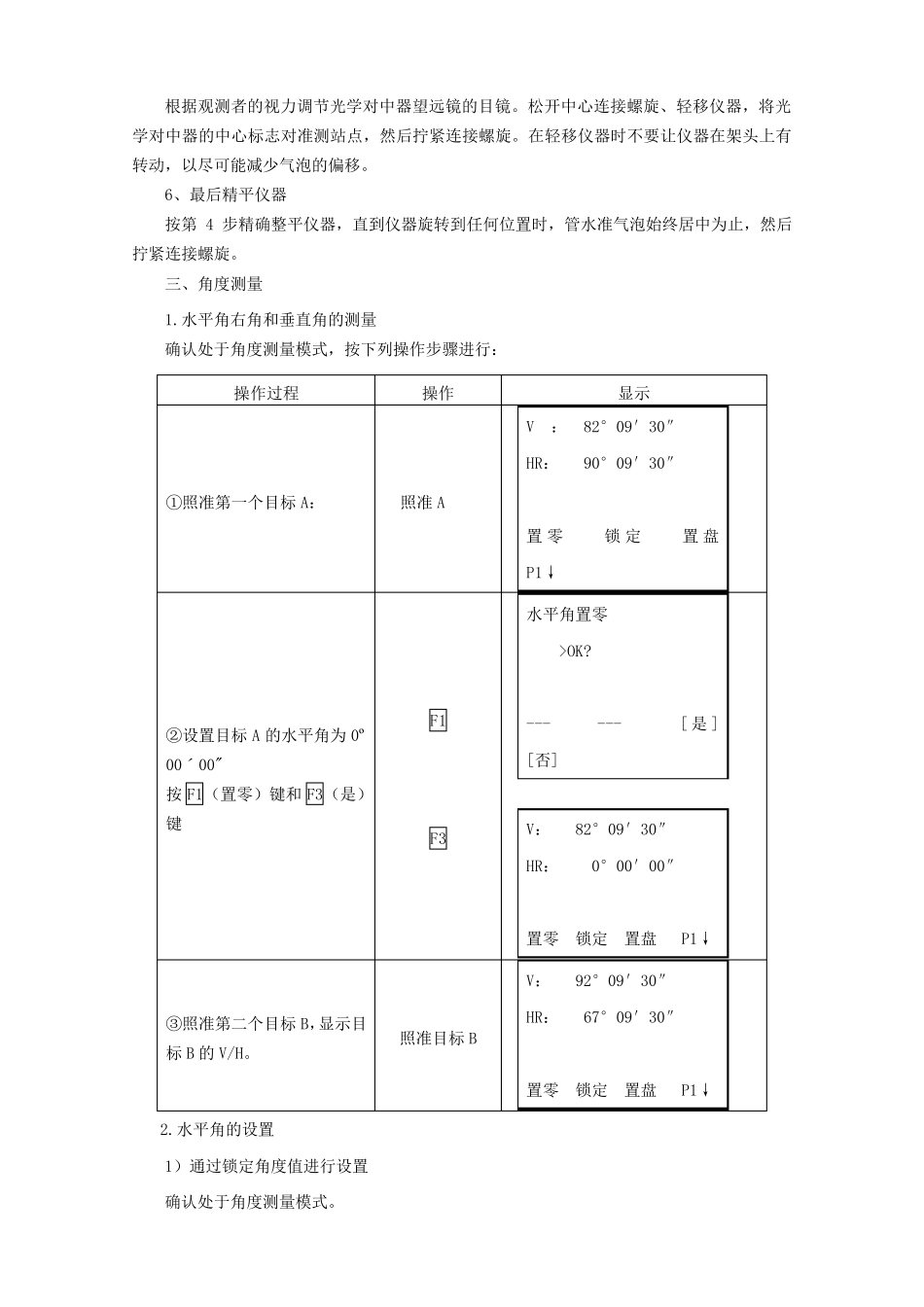

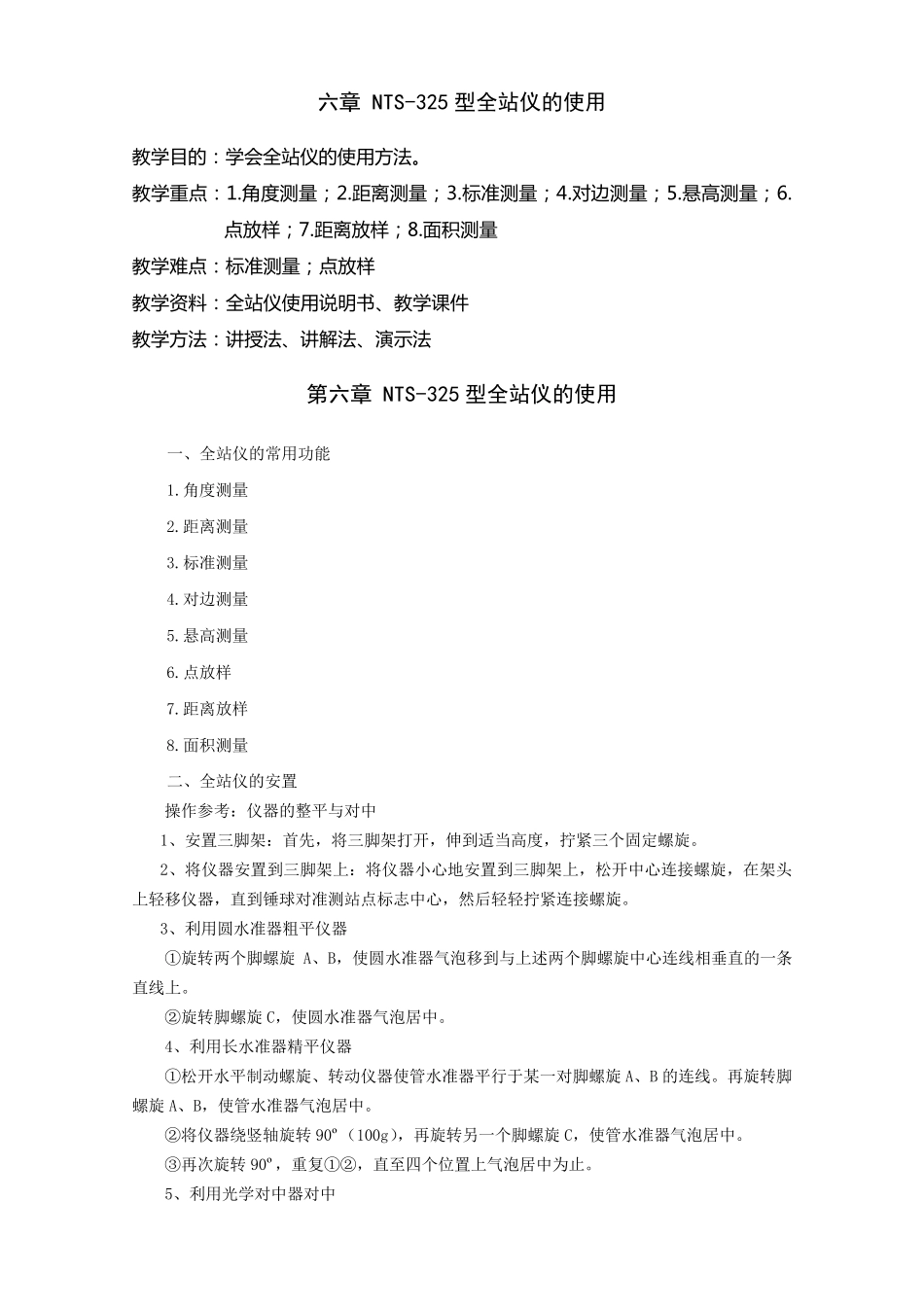

六章 NTS-325 型全站仪的使用 教 学 目 的 : 学 会 全 站 仪 的 使 用 方 法 。 教 学 重 点 : 1.角 度 测 量 ; 2.距 离 测 量 ; 3.标 准 测 量 ; 4.对 边 测 量 ; 5.悬 高 测 量 ; 6.点 放 样 ; 7.距 离 放 样 ; 8.面 积 测 量 教 学 难 点 : 标 准 测 量 ; 点 放 样 教 学 资 料 : 全 站 仪 使 用 说 明 书 、教 学 课件 教 学 方 法 : 讲授法 、讲解法 、演示法 第六章 NTS-325 型全站仪的使用 一、全站仪的常用功能 1.角度测量 2.距离测量 3.标准测量 4.对边测量 5.悬高测量 6.点放样 7.距离放样 8.面积测量 二、全站仪的安置 操作参考:仪器的整平与对中 1、安置三脚架:首先,将三脚架打开,伸到适当高度,拧紧三个固定螺旋。 2、将仪器安置到三脚架上:将仪器小心地安置到三脚架上,松开中心连接螺旋,在架头上轻移仪器,直到锤球对准测站点标志中心,然后轻轻拧紧连接螺旋。 3、利用圆水准器粗平仪器 ①旋转两个脚螺旋A、B,使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。 ②旋转脚螺旋C,使圆水准器气泡居中。 4、利用长水准器精平仪器 ①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B 的连线。再旋转脚螺旋A、B,使管水准器气泡居中。 ②将仪器绕竖轴旋转90º( 100g),再旋转另 一个脚螺旋C,使管水准器气泡居中。 ③ 再次 旋转90º,重 复 ①②,直至 四 个位 置上气泡居中为 止 。 5、利用光 学 对中器对中 根据观测者的视力调节光学对中器望远镜的目镜。松开中心连接螺旋、轻移仪器,将光学对中器的中心标志对准测站点,然后拧紧连接螺旋。在轻移仪器时不要让仪器在架头上有转动,以尽可能减少气泡的偏移。 6、最后精平仪器 按第4 步精确整平仪器,直到仪器旋转到任何位置时,管水准气泡始终居中为止,然后拧紧连接螺旋。 三、角度测量 1.水平角右角和垂直角的测量 确认处于角度测量模式,按下列操作步骤进行: 2.水平角的设置 1)通过锁定角度值进行设置 确认处于角度测量模式。 操作过程 操作 显示 ①照准第一个目标A: 照准A V : 82°09′30″ HR: 90°09′30″ 置零 锁定 置盘 P1↓ ②设置目标A 的水平角为0º00ˊ00" 按F1(置零)键和F3(是)键 F1 F3 水平角置零 >OK? --- --- [ 是 ] [否...
