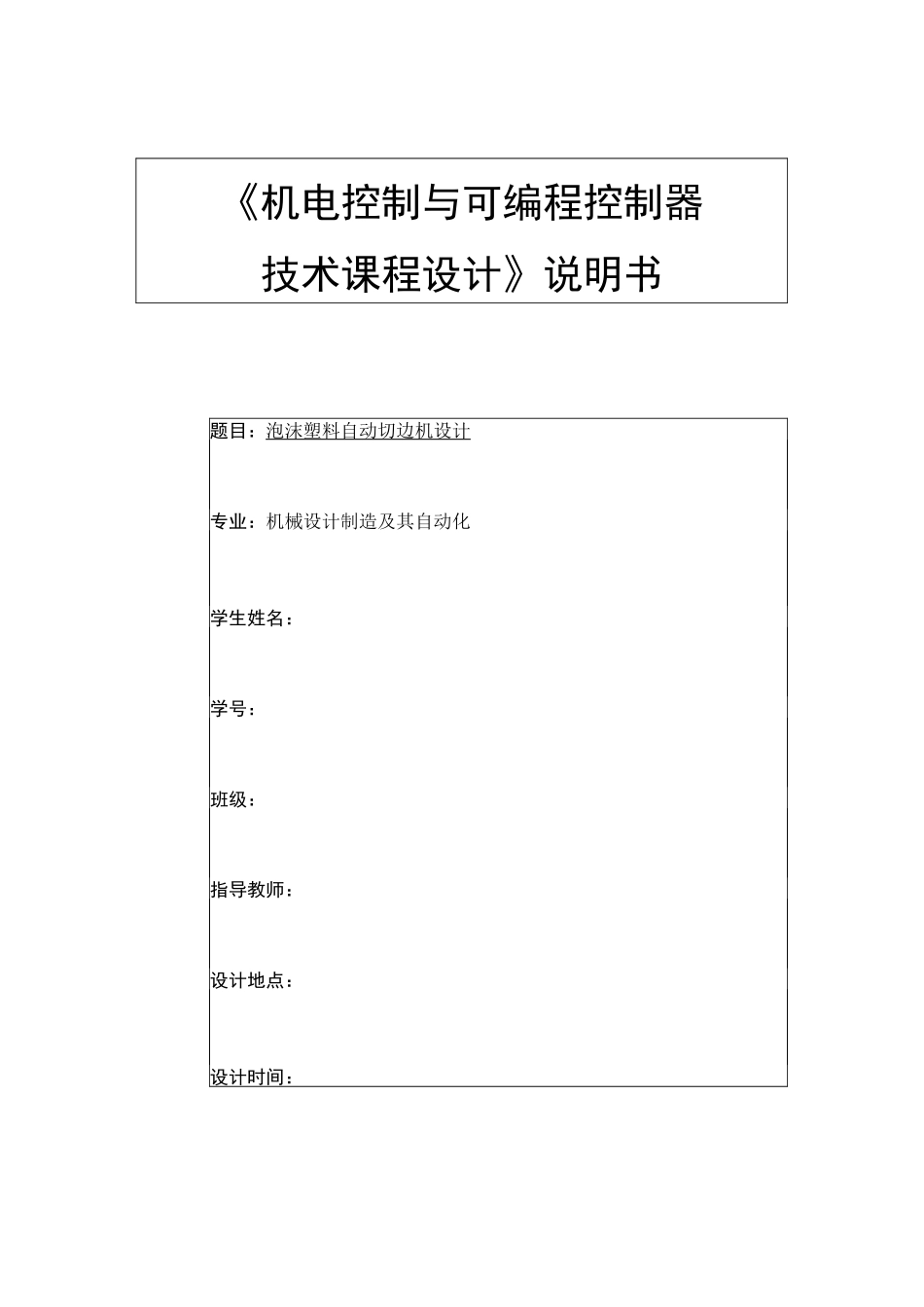

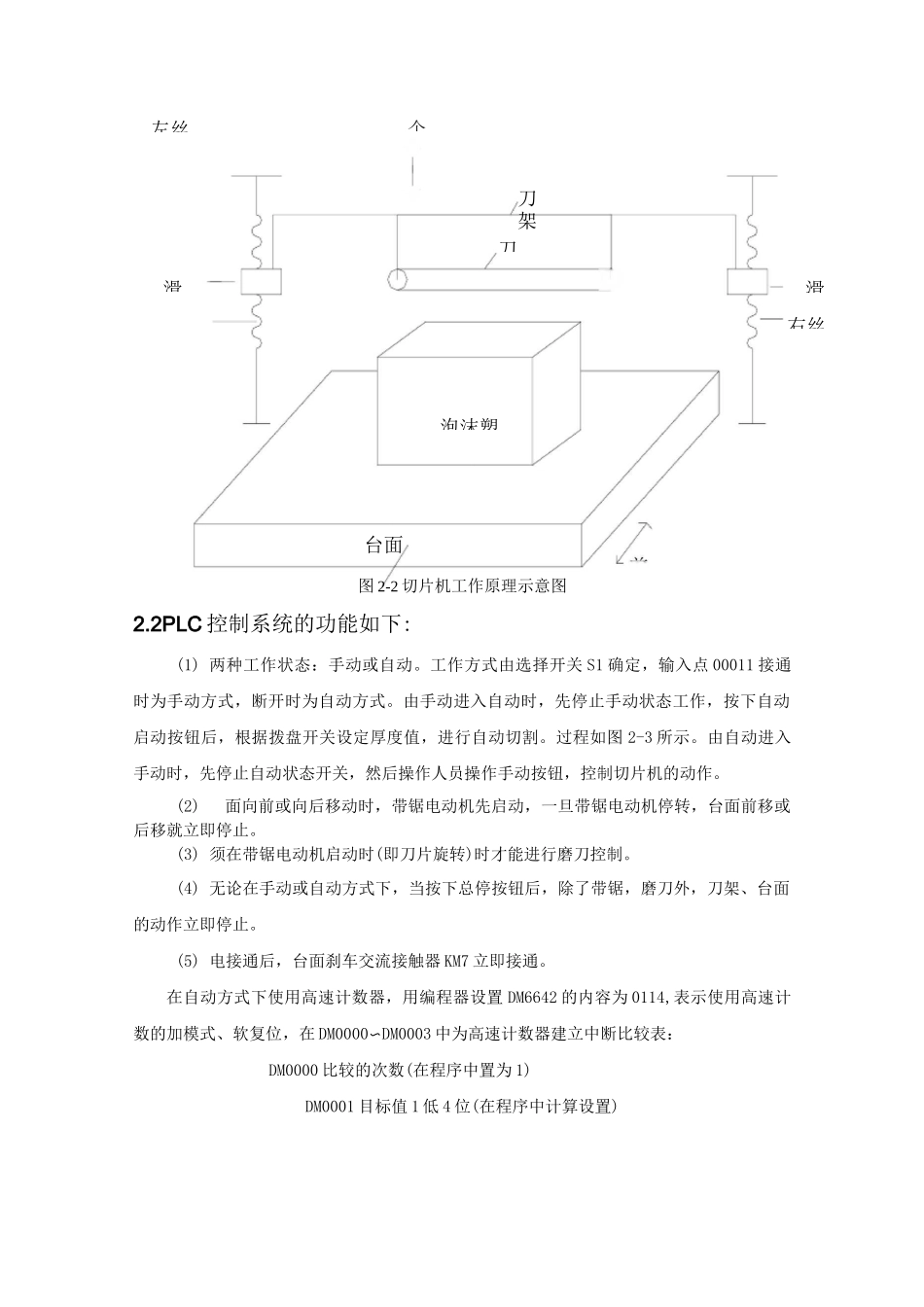

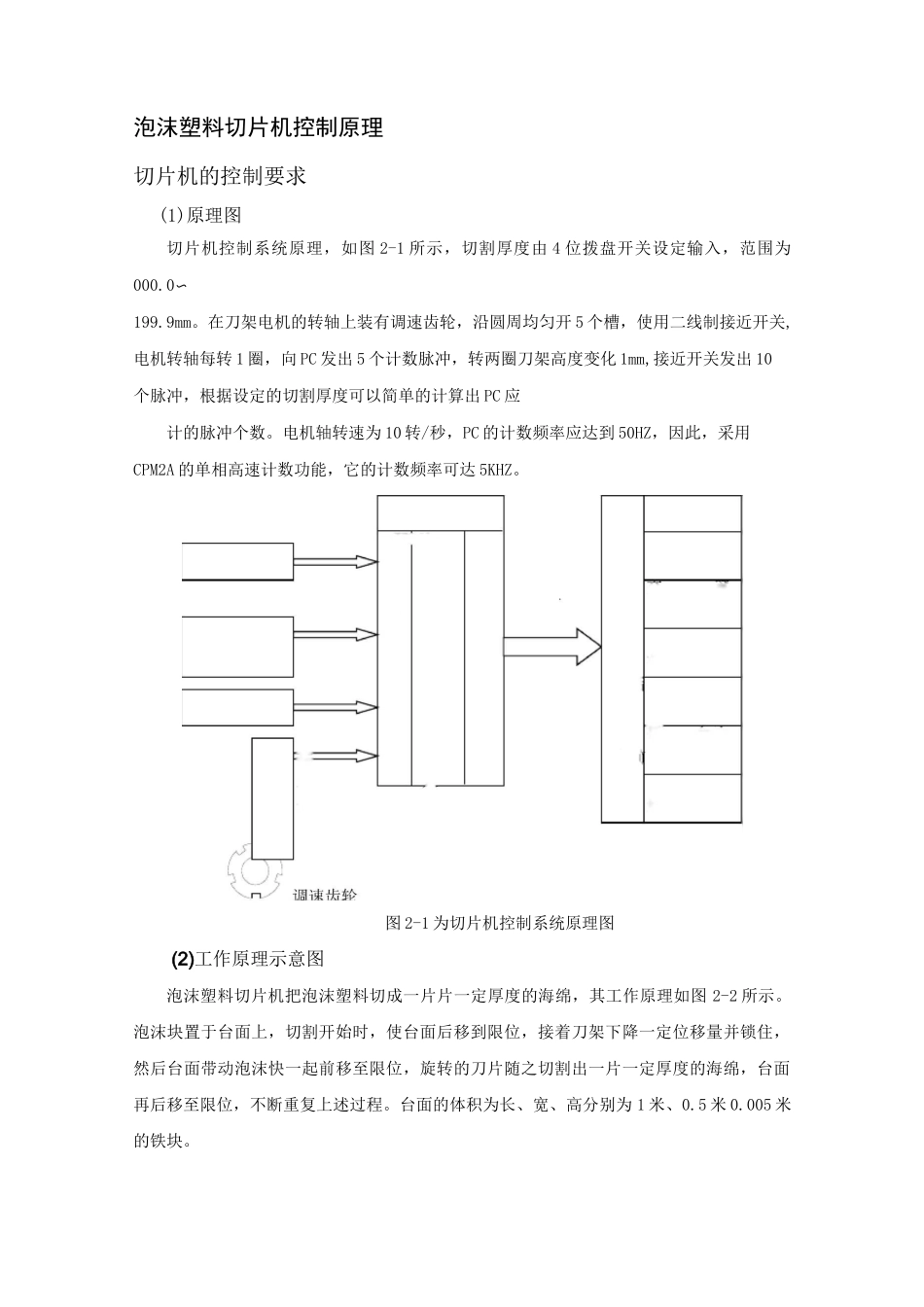

《机电控制与可编程控制器技术课程设计》说明书题目：泡沫塑料自动切边机设计专业：机械设计制造及其自动化学生姓名：学号：班级：指导教师：设计地点：设计时间：带锯输父磨输刀流向接接向前近入触落开关行程台台CPM2拨盘开关操作指泡沫塑料切片机控制原理切片机的控制要求(1)原理图切片机控制系统原理，如图 2-1 所示，切割厚度由 4 位拨盘开关设定输入，范围为000.0〜199.9mm。在刀架电机的转轴上装有调速齿轮，沿圆周均匀开 5 个槽，使用二线制接近开关,电机转轴每转 1 圈，向 PC 发出 5 个计数脉冲，转两圈刀架高度变化 1mm,接近开关发出 10个脉冲，根据设定的切割厚度可以简单的计算出 PC 应计的脉冲个数。电机轴转速为 10 转/秒，PC 的计数频率应达到 50HZ，因此，采用CPM2A 的单相高速计数功能，它的计数频率可达 5KHZ。图 2-1 为切片机控制系统原理图(2)工作原理示意图泡沫塑料切片机把泡沫塑料切成一片片一定厚度的海绵，其工作原理如图 2-2 所示。泡沫块置于台面上，切割开始时，使台面后移到限位，接着刀架下降一定位移量并锁住，然后台面带动泡沫快一起前移至限位，旋转的刀片随之切割出一片一定厚度的海绵，台面再后移至限位，不断重复上述过程。台面的体积为长、宽、高分别为 1 米、0.5 米 0.005 米的铁块。泡沫塑右丝左丝滑滑刀刀架个台面图 2-2 切片机工作原理示意图2.2PLC 控制系统的功能如下:(1) 两种工作状态：手动或自动。工作方式由选择开关 S1 确定，输入点 00011 接通时为手动方式，断开时为自动方式。由手动进入自动时，先停止手动状态工作，按下自动启动按钮后，根据拨盘开关设定厚度值，进行自动切割。过程如图 2-3 所示。由自动进入手动时，先停止自动状态开关，然后操作人员操作手动按钮，控制切片机的动作。(2)面向前或向后移动时，带锯电动机先启动，一旦带锯电动机停转，台面前移或后移就立即停止。(3) 须在带锯电动机启动时(即刀片旋转)时才能进行磨刀控制。(4) 无论在手动或自动方式下，当按下总停按钮后，除了带锯，磨刀外，刀架、台面的动作立即停止。(5) 电接通后，台面刹车交流接触器 KM7 立即接通。在自动方式下使用高速计数器，用编程器设置 DM6642 的内容为 0114,表示使用高速计数的加模式、软复位，在 DM0000〜DM0003 中为高速计数器建立中断比较表：DM0000 比较的次数(在程序中置为 1)DM0001 目标值 1 低 4 位(在程序中计算设置)DM0003比较...
