IEC61850规约整体介绍(DOC)

IEC61850规约整体介绍(DOC)_第1页
1/12
IEC61850规约整体介绍(DOC)_第2页
2/12
IEC61850规约整体介绍(DOC)_第3页
3/12

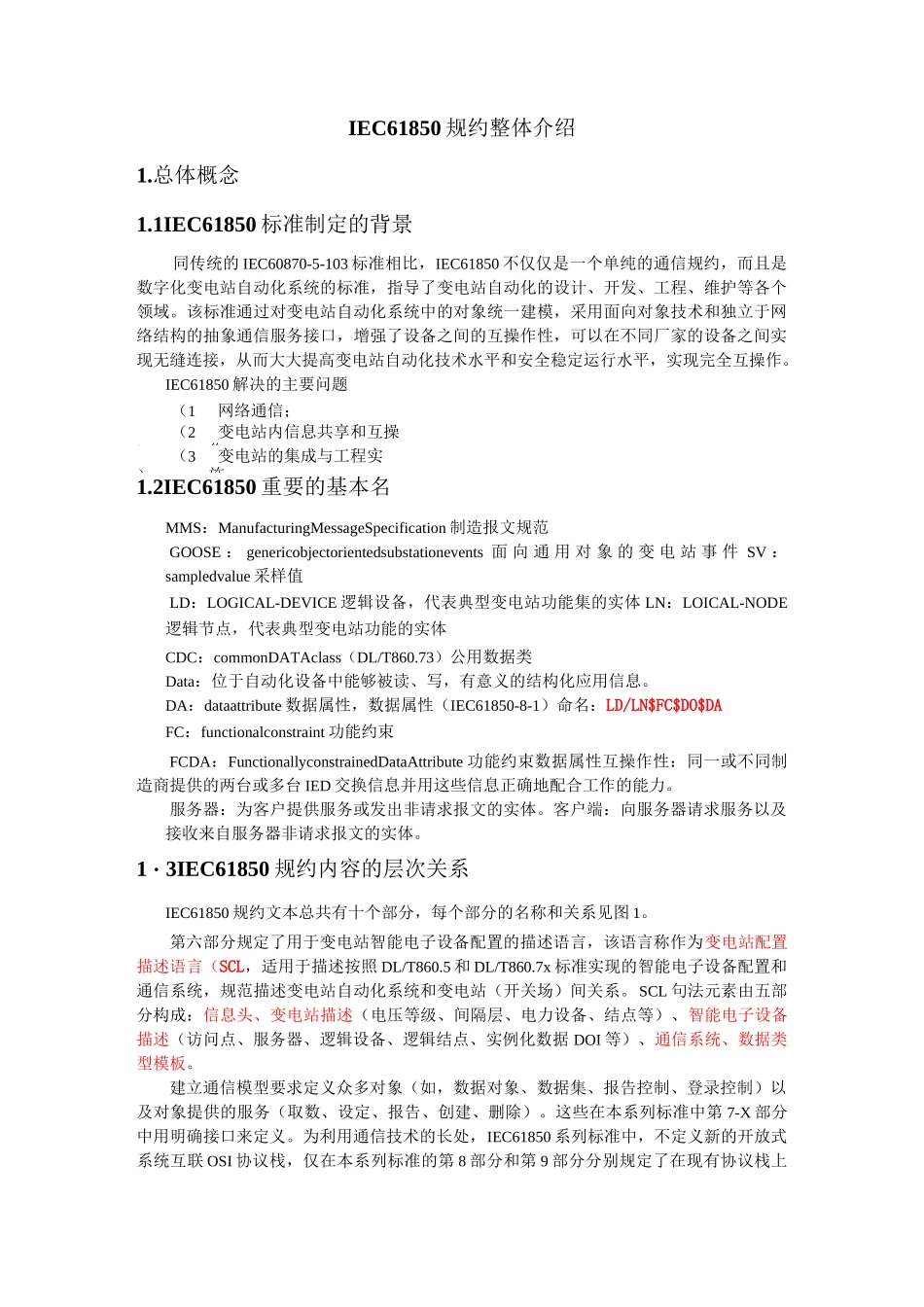

IEC61850 规约整体介绍1.总体概念1.1IEC61850 标准制定的背景同传统的 IEC60870-5-103 标准相比,IEC61850 不仅仅是一个单纯的通信规约,而且是数字化变电站自动化系统的标准,指导了变电站自动化的设计、开发、工程、维护等各个领域。该标准通过对变电站自动化系统中的对象统一建模,采用面向对象技术和独立于网络结构的抽象通信服务接口,增强了设备之间的互操作性,可以在不同厂家的设备之间实现无缝连接,从而大大提高变电站自动化技术水平和安全稳定运行水平,实现完全互操作。IEC61850 解决的主要问题(1)网络通信;(2)变电站内信息共享和互操作(3)变电站的集成与工程实施。1.2IEC61850 重要的基本名词MMS:ManufacturingMessageSpecification 制造报文规范GOOSE : genericobjectorientedsubstationevents 面 向 通 用 对 象 的 变 电 站 事 件 SV :sampledvalue 采样值LD:LOGICAL-DEVICE 逻辑设备,代表典型变电站功能集的实体 LN:LOICAL-NODE逻辑节点,代表典型变电站功能的实体CDC:commonDATAclass(DL/T860.73)公用数据类Data:位于自动化设备中能够被读、写,有意义的结构化应用信息。DA:dataattribute 数据属性,数据属性(IEC61850-8-1)命名:LD/LN$FC$DO$DAFC:functionalconstraint 功能约束FCDA:FunctionallyconstrainedDataAttribute 功能约束数据属性互操作性:同一或不同制造商提供的两台或多台 IED 交换信息并用这些信息正确地配合工作的能力。服务器:为客户提供服务或发出非请求报文的实体。客户端:向服务器请求服务以及接收来自服务器非请求报文的实体。1・3IEC61850 规约内容的层次关系IEC61850 规约文本总共有十个部分,每个部分的名称和关系见图 1。第六部分规定了用于变电站智能电子设备配置的描述语言,该语言称作为变电站配置描述语言(SCL,适用于描述按照 DL/T860.5 和 DL/T860.7x 标准实现的智能电子设备配置和通信系统,规范描述变电站自动化系统和变电站(开关场)间关系。SCL 句法元素由五部分构成:信息头、变电站描述(电压等级、间隔层、电力设备、结点等)、智能电子设备描述(访问点、服务器、逻辑设备、逻辑结点、实例化数据 DOI 等)、通信系统、数据类型模板。建立通信模型要求定义众多对象(如,数据对象、数据集、报告控制、登录控制)以及对象提供的服务(取数、设定、报告、创建、删除)。这些在本系列标准中第 7-X 部分中用明确接口...
