小接口大用途!主板IO接口功能大解析

小接口大用途!主板IO接口功能大解析_第1页
1/16
小接口大用途!主板IO接口功能大解析_第2页
2/16
小接口大用途!主板IO接口功能大解析_第3页
3/16

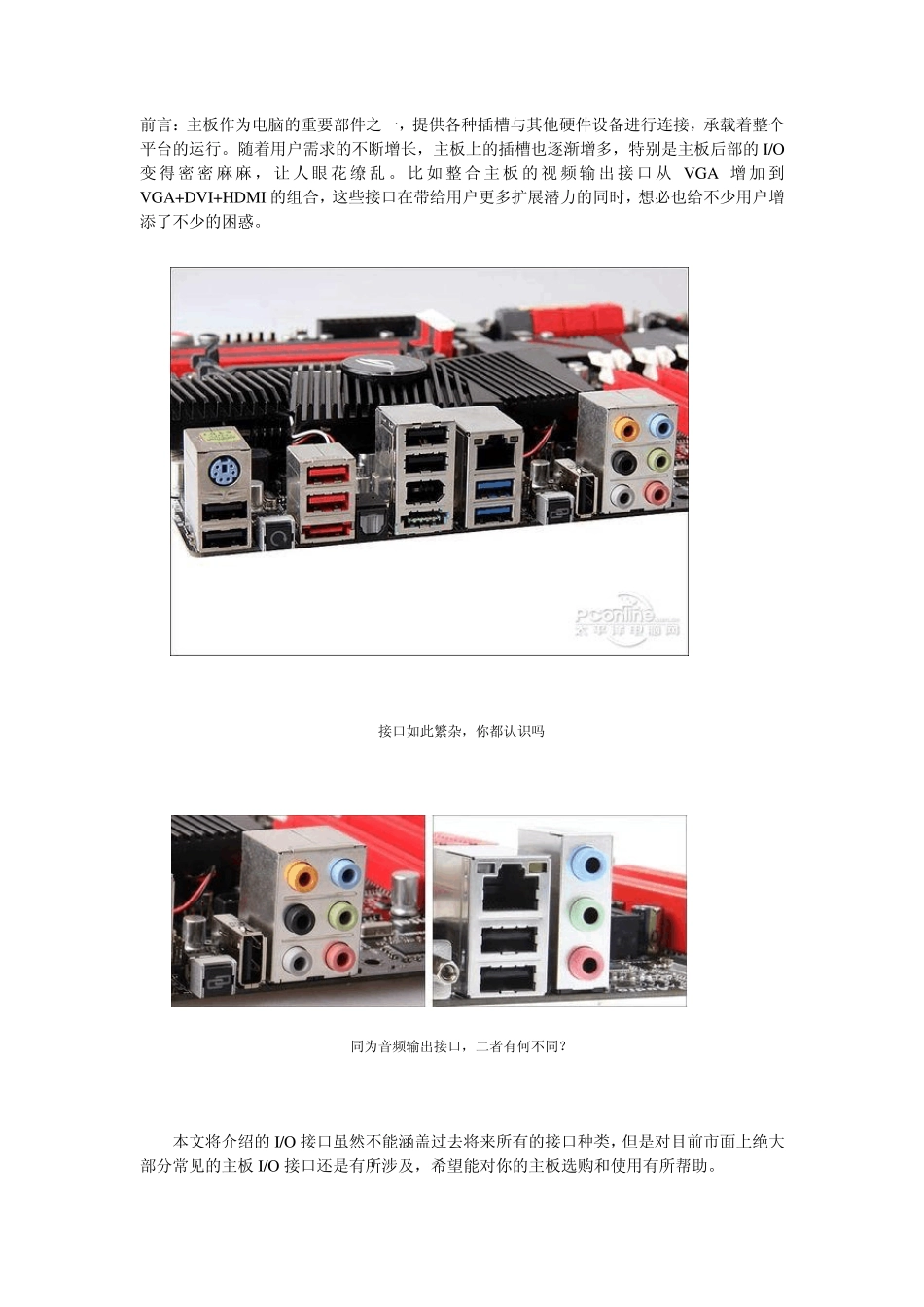

前言:主板作为电脑的重要部件之一,提供各种插槽与其他硬件设备进行连接,承载着整个平台的运行。随着用户需求的不断增长,主板上的插槽也逐渐增多,特别是主板后部的I/O变 得 密 密 麻 麻 ,让 人 眼 花 缭 乱 。 比 如 整合 主板的视 频 输 出 接口 从 VGA 增 加 到 VGA+DVI+HDMI 的组合,这些接口在带给用户更多扩展潜力的同时,想必也给不少用户增添了不少的困惑。 接口如此繁杂,你都认识吗 同为音频输出接口,二者有何不同? 本文将介绍的I/O接口虽然不能涵盖过去将来所有的接口种类,但是对目前市面上绝大部分常见的主板I/O接口还是有所涉及,希望能对你的主板选购和使用有所帮助。 键鼠PS/2 键鼠PS/2 PS/2 接口是I/O 接口中比较常见的一种接口,用来连接键盘和鼠标,二者可以用颜色来区分,紫色的接键盘,绿色的是接鼠标。 键盘PS/2接口 由于目前采用U SB 接口的鼠标越来越多,许多主板也减去了绿色的鼠标PS/2 接口。此外还有一种比较少见的键鼠通用的PS/2 接口,这个接口非常好辨认,就是一半为紫色,一半为绿色。 视频输出接口 视频输出接口 目前比较主流的视频输出接口一共有3 种,分别为VGA、DVI、HDMI。其中 VGA 接口是采用模拟信号传输,DVI 接口是采用的数字信号传输,HDMI 接口能够实现音画一起输出,在画质上与 DVI 没有区别。所以在输出的画质上 DVI 与 HDMI 接口相同,好于 VGA接口。 VGA 接口 VGA 接口是一种D 型接口,上面共有15 针空,分成三排,每排五个。工作原理是首先是将电脑内的数字信号转换为模拟信号,将信号发送到 LCD 显示器,而显示器再将该模拟信号转换为数字信号。现在大部分显示器都带有VGA 接口,用途十分广泛。 DV I 接口 目前的DV I 接口分为两种,一个是DV I-D 接口,只能接收数字信号;另外一种则是DV I-I 接口,可同时兼容模拟和数字信号。考虑到兼容性问题,目前在多数主板上一般只会采用 DV D-I 接口,这样可以通过转换接头连接到普通的V GA 接口。这种DV I 接口多见于21.5 寸以上的显示器,小尺寸显示器不常见到。 HDMI 接口 HDMI 可以同时传送音频和影音信号,由于音频和视频信号采用同一条电缆,这个非常适合用户组建HTPC 平台,连接大尺寸的液晶电视。 USB 接口 USB2.0接口 USB 是一个外部总线标准,用于规范电脑与外部设备的连接和通讯。USB 接口支持设备的即插即用和热插拔功能。USB 到现今...
