微机原理电子秒表课程设计

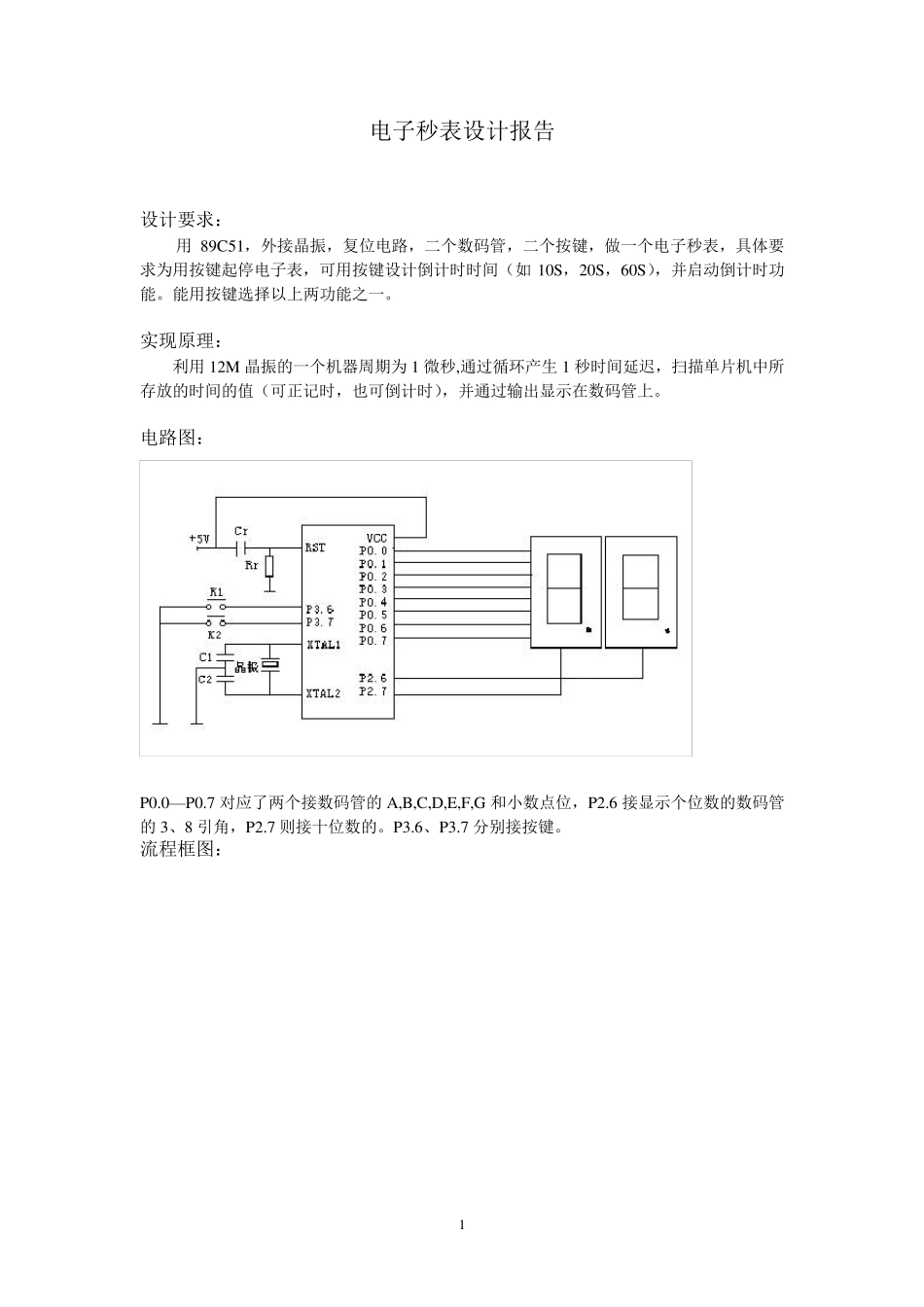

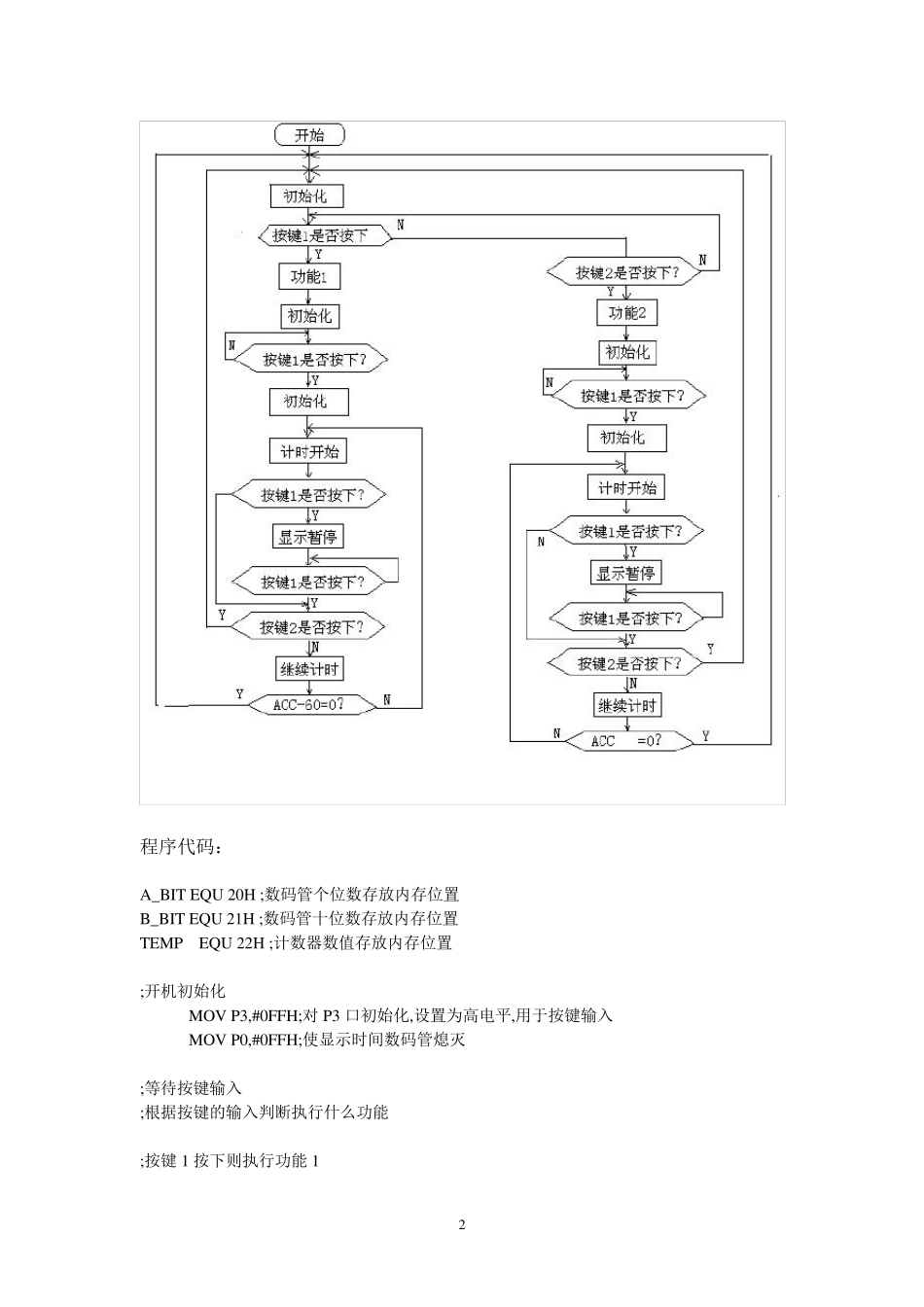

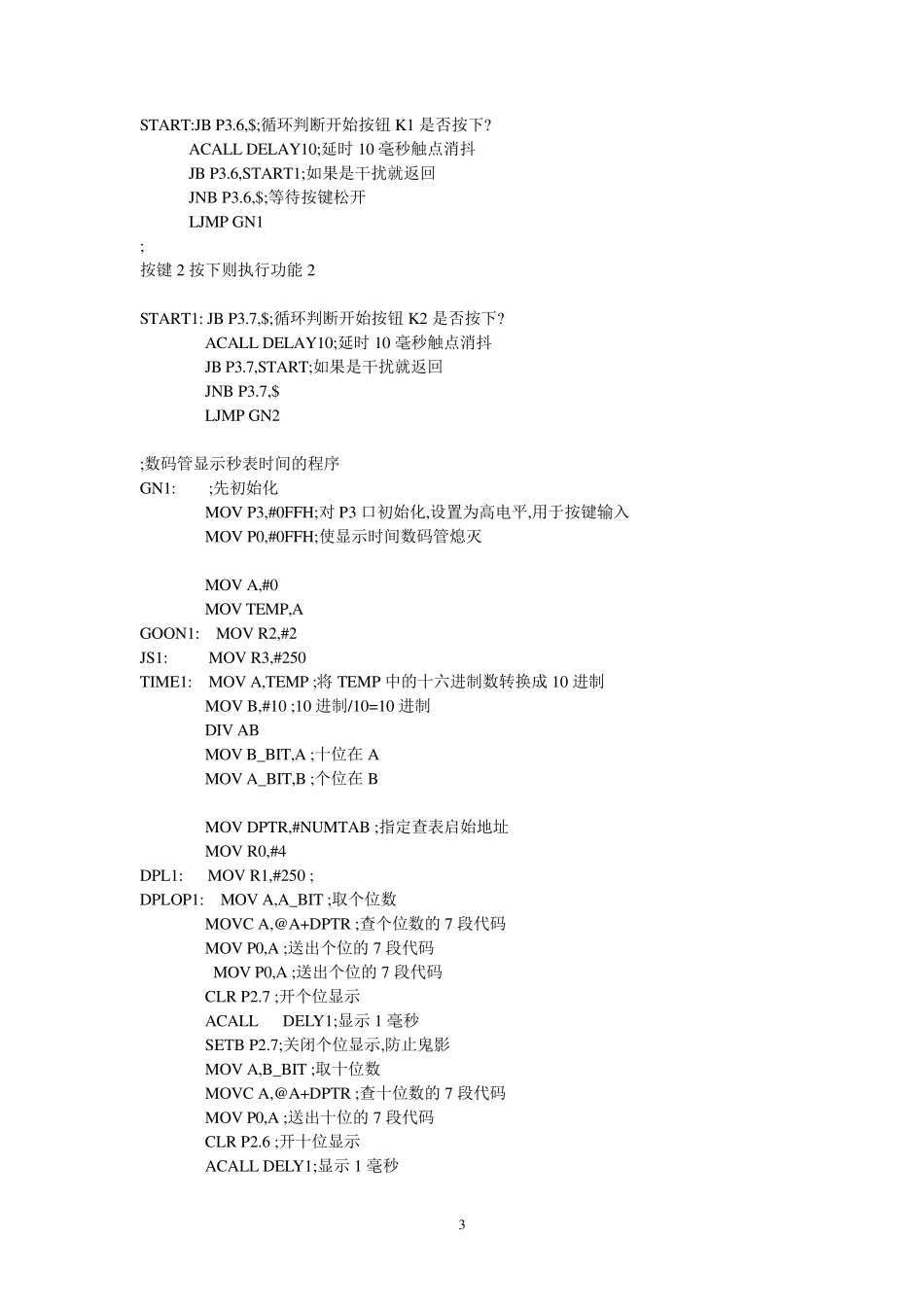

1 电子秒表设计报告 设计要求： 用89C51，外接晶振，复位电路，二个数码管，二个按键，做一个电子秒表，具体要求为用按键起停电子表，可用按键设计倒计时时间（如10S，20S，60S），并启动倒计时功能。能用按键选择以上两功能之一。 实现原理： 利用12M 晶振的一个机器周期为1 微秒,通过循环产生1 秒时间延迟，扫描单片机中所存放的时间的值（可正记时，也可倒计时），并通过输出显示在数码管上。 电路图： P0.0—P0.7 对应了两个接数码管的A,B,C,D,E,F,G 和小数点位，P2.6 接显示个位数的数码管的3、8 引角，P2.7 则接十位数的。P3.6、P3.7 分别接按键。 流程框图： 2 程序代码： A_BIT EQU 20H ;数码管个位数存放内存位置 B_BIT EQU 21H ;数码管十位数存放内存位置 TEMP EQU 22H ;计数器数值存放内存位置 ;开机初始化 MOV P3,#0FFH;对P3 口初始化,设置为高电平,用于按键输入 MOV P0,#0FFH;使显示时间数码管熄灭 ;等待按键输入 ;根据按键的输入判断执行什么功能 ;按键1 按下则执行功能1 3 START:JB P3.6,$;循环判断开始按钮K1 是否按下? ACALL DELAY10;延时 10 毫秒触点消抖 JB P3.6,START1;如果是干扰就返回 JNB P3.6,$;等待按键松开 LJMP GN1 ; 按键 2 按下则执行功能 2 START1: JB P3.7,$;循环判断开始按钮K2 是否按下? ACALL DELAY10;延时 10 毫秒触点消抖 JB P3.7,START;如果是干扰就返回 JNB P3.7,$ LJMP GN2 ;数码管显示秒表时间的程序 GN1: ;先初始化 MOV P3,#0FFH;对 P3 口初始化,设置为高电平,用于按键输入 MOV P0,#0FFH;使显示时间数码管熄灭 MOV A,#0 MOV TEMP,A GOON1: MOV R2,#2 JS1: MOV R3,#250 TIME1: MOV A,TEMP ;将 TEMP 中的十六进制数转换成 10 进制 MOV B,#10 ;10 进制/10=10 进制 DIV AB MOV B_BIT,A ;十位在 A MOV A_BIT,B ;个位在 B MOV DPTR,#NUMTAB ;指定查表启始地址 MOV R0,#4 DPL1: MOV R1,#250 ; DPLOP1: MOV A,A_BIT ;取个位数 MOVC A,@A+DPTR ;查个位数的 7 段代码 MOV P0,A ;送出个位的 7 段代码 MOV P0,A ;送出个位的 7 段代码 CLR P2.7 ;开个位显示 ACALL DELY1;显示 1 毫秒 SETB P2.7;关闭个位显示,防止鬼影 MOV A,B_BIT ;取十位数 MOVC A,@A+DPTR ;查十位数的 7 段代码 MOV P0,A ;送出十位的 7 段代码 CLR P2.6 ;开十位显示 ...
