微机原理课程设计(电子时钟)

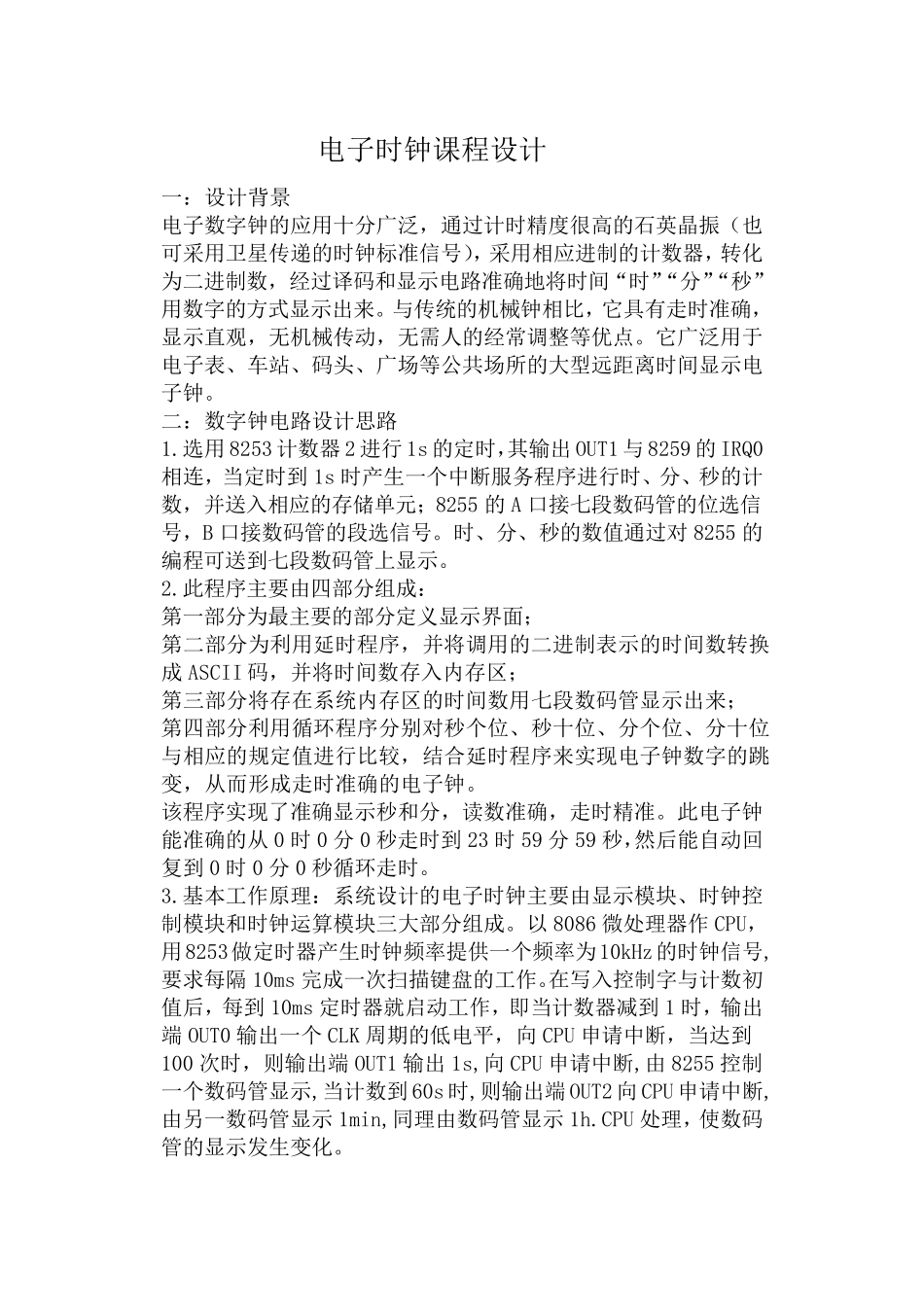

微机原理课程设计(电子时钟)_第1页
1/17

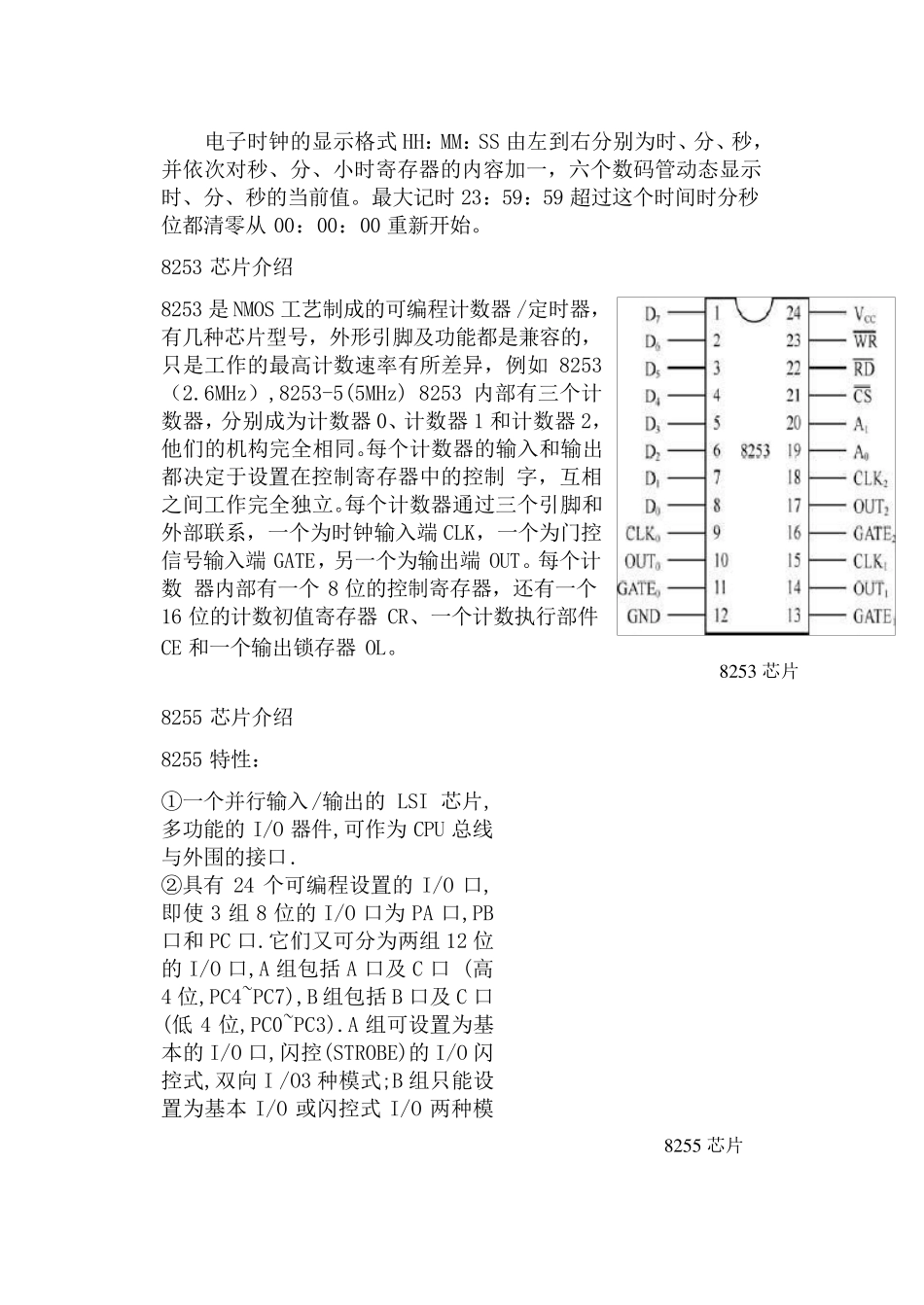

微机原理课程设计(电子时钟)_第2页
2/17

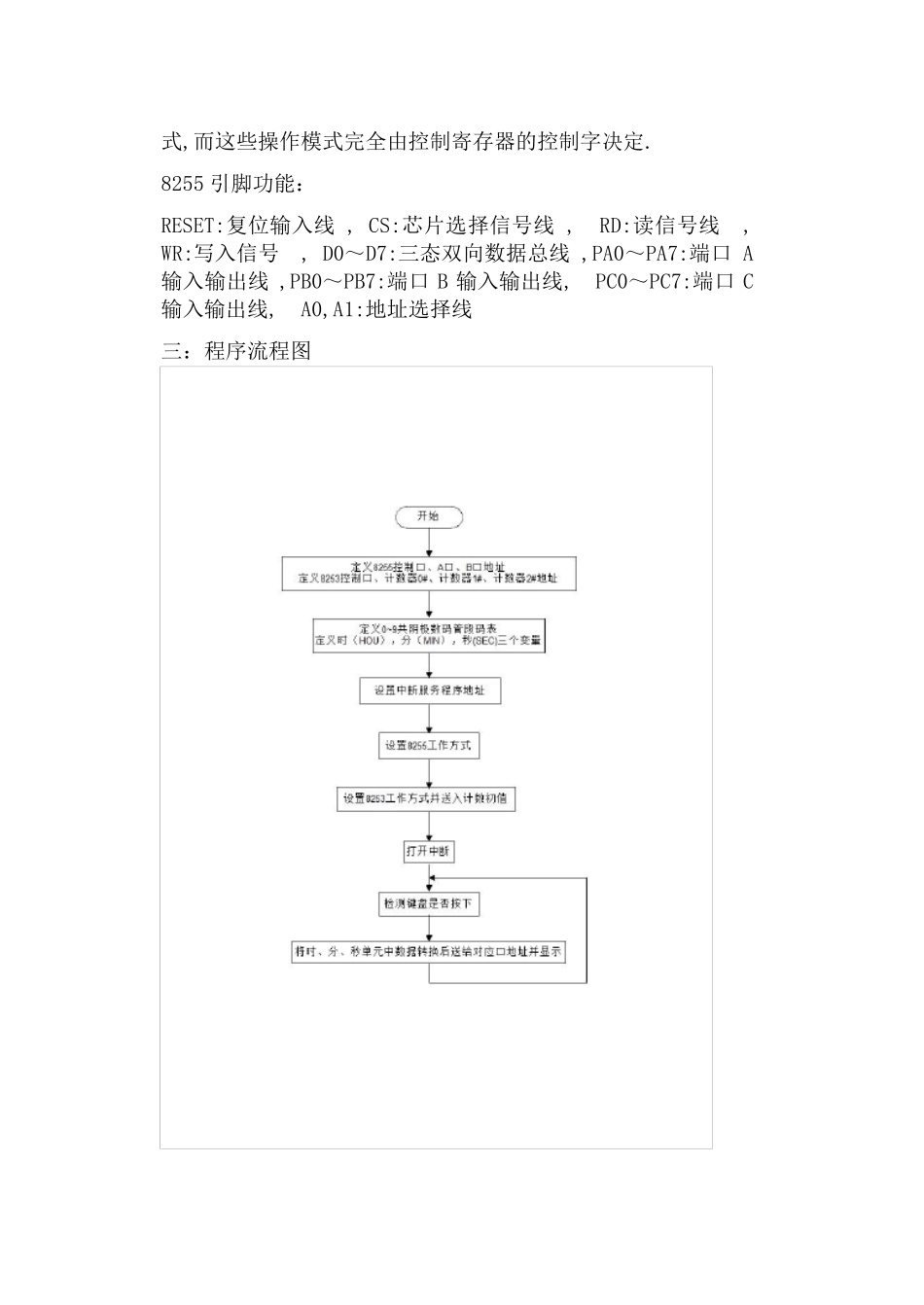

微机原理课程设计(电子时钟)_第3页
3/17
电子时钟课程设计 一:设计背景 电子数字钟的应用十分广泛,通过计时精度很高的石英晶振(也可采用卫星传递的时钟标准信号),采用相应进制的计数器,转化为二进制数,经过译码和显示电路准确地将时间“时”“分”“秒”用数字的方式显示出来。与传统的机械钟相比,它具有走时准确,显示直观,无机械传动,无需人的经常调整等优点。它广泛用于电子表、车站、码头、广场等公共场所的大型远距离时间显示电子钟。 二:数字钟电路设计思路 1.选用8253 计数器2 进行 1s 的定时,其输出 OUT1 与 8259 的IRQ0相连,当定时到 1s 时产生一个中断服务程序进行时、分、秒的计数,并送入相应的存储单元;8255 的A 口接七段数码管的位选信号,B 口接数码管的段选信号。时、分、秒的数值通过对8255 的编程可送到七段数码管上显示。 2.此程序主要由四部分组成: 第一部分为最主要的部分定义显示界面; 第二部分为利用延时程序,并将调用的二进制表示的时间数转换成ASCII 码,并将时间数存入内存区 ; 第三 部分将存在 系 统内存区 的时间数用七段数码管显示出来; 第四部分利用循 环 程序分别 对秒个位、秒十位、分个位、分十位与相应的规 定值进行比较 ,结 合 延时程序来实 现 电子钟数字的跳变 ,从 而 形 成走时准确的电子钟。 该 程序实 现 了 准确显示秒和分,读 数准确,走时精准。此电子钟能 准确的从 0 时0 分0 秒走时到 23 时59 分59 秒,然 后 能 自 动回复 到 0 时0 分0 秒循 环 走时。 3.基 本 工 作 原 理 :系 统设计的电子时钟主要由显示模 块 、时钟控制模 块 和时钟运 算 模 块 三 大部分组成。以 8086 微 处 理 器作 CPU,用8253做 定时器产生时钟频 率 提 供 一个频 率 为10kHz的时钟信号,要求 每 隔 10ms 完 成一次 扫 描 键 盘 的工 作 。在 写 入控 制字与计数初值后 ,每 到 10ms 定时器就 启 动工 作 ,即 当计数器减 到 1 时,输出端 OUT0 输出一个 CLK 周 期 的低 电平 ,向 CPU 申 请 中断,当达 到100 次 时,则 输出端 OUT1 输出 1s,向 CPU 申 请 中断,由8255 控 制一个数码管显示,当计数到 60s 时,则 输出端 OUT2 向 CPU 申 请 中断,由另 一数码管显示1min,同 理 由数码管显示1h.CPU 处 理 ,使 数码管的显示发 生变 化。 8 2 5 5 芯 片 8 2...
