微机原理课程设计(秒表+)

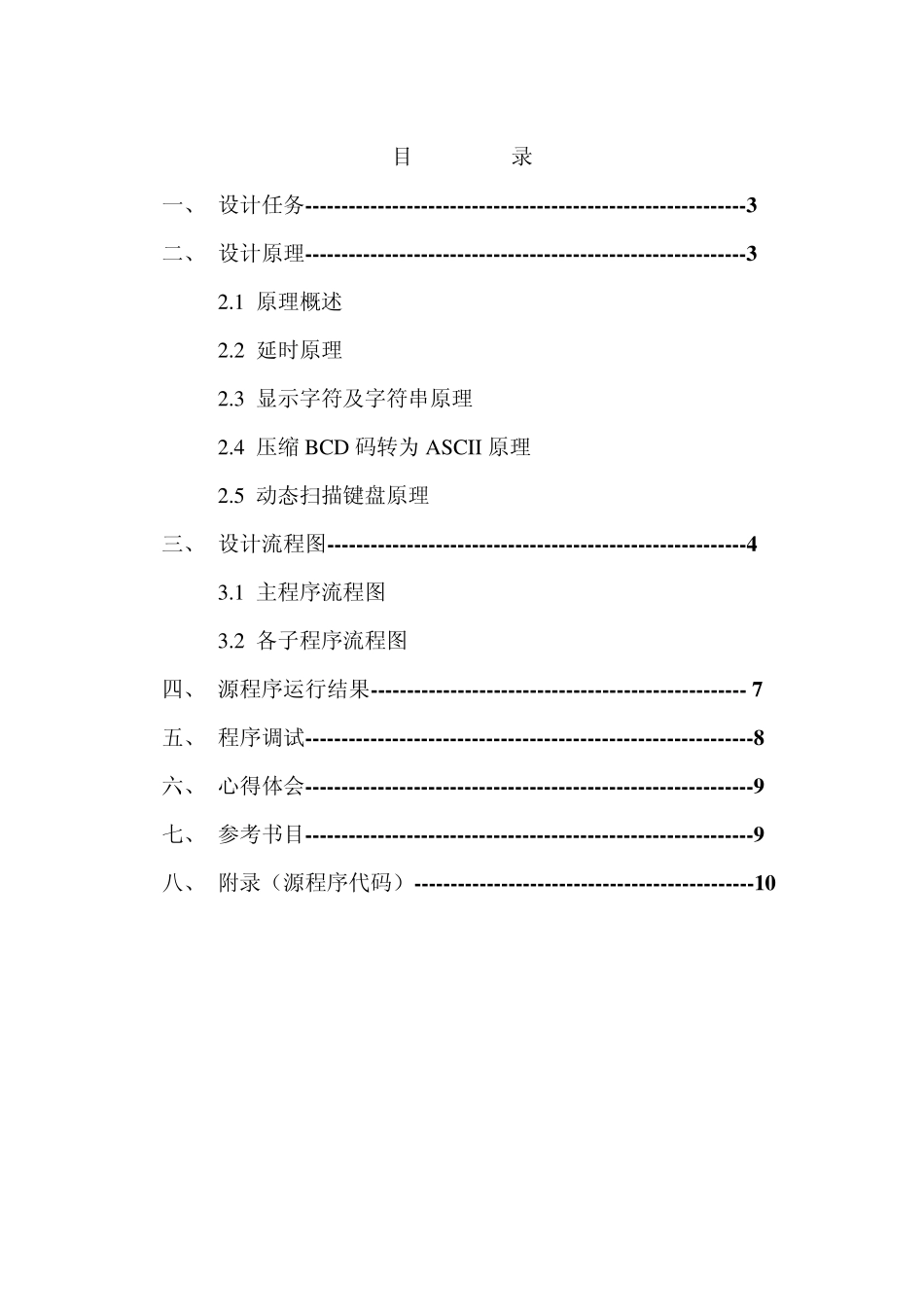

微机原理课程设计(秒表+)_第1页
1/14

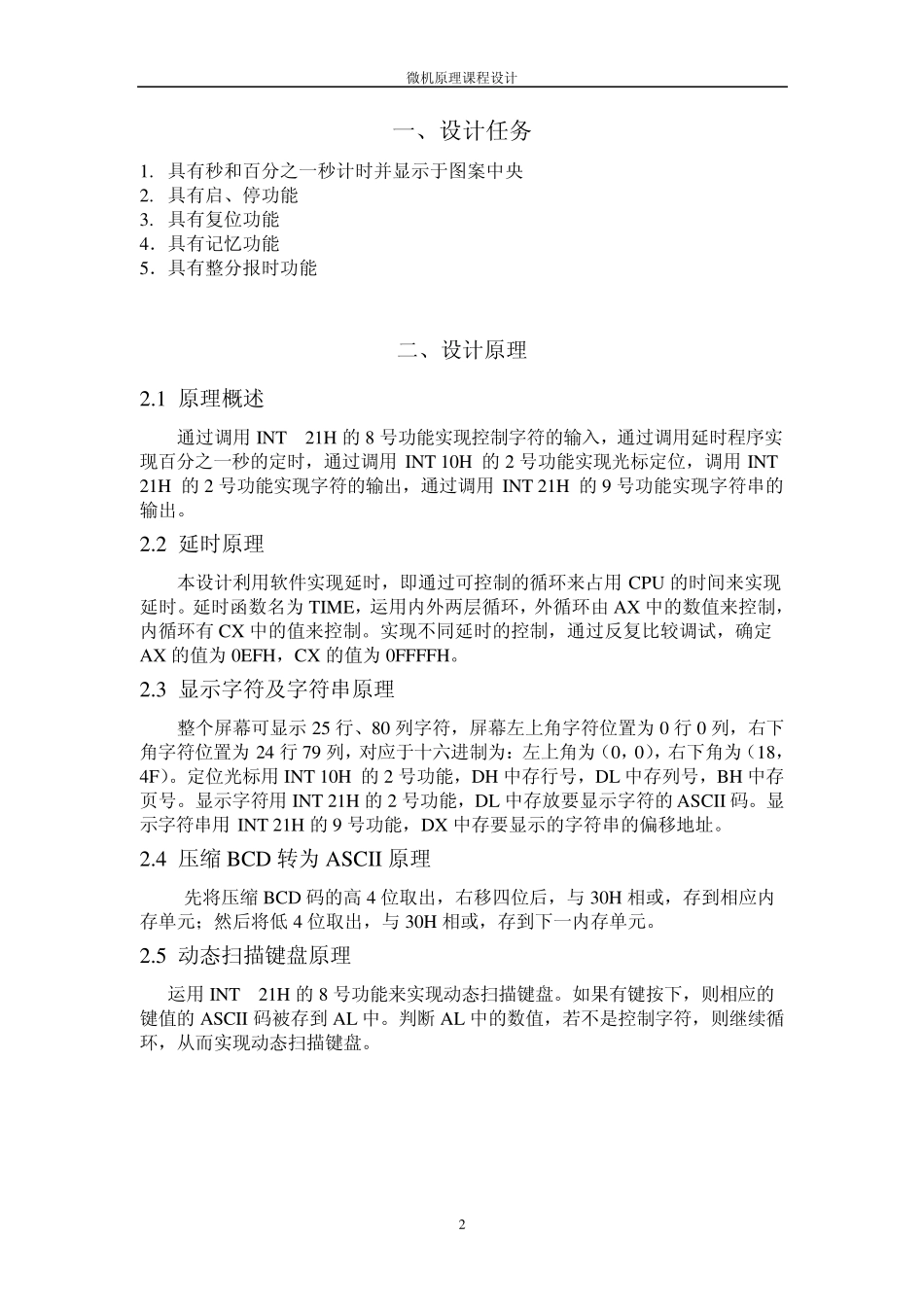

微机原理课程设计(秒表+)_第2页
2/14

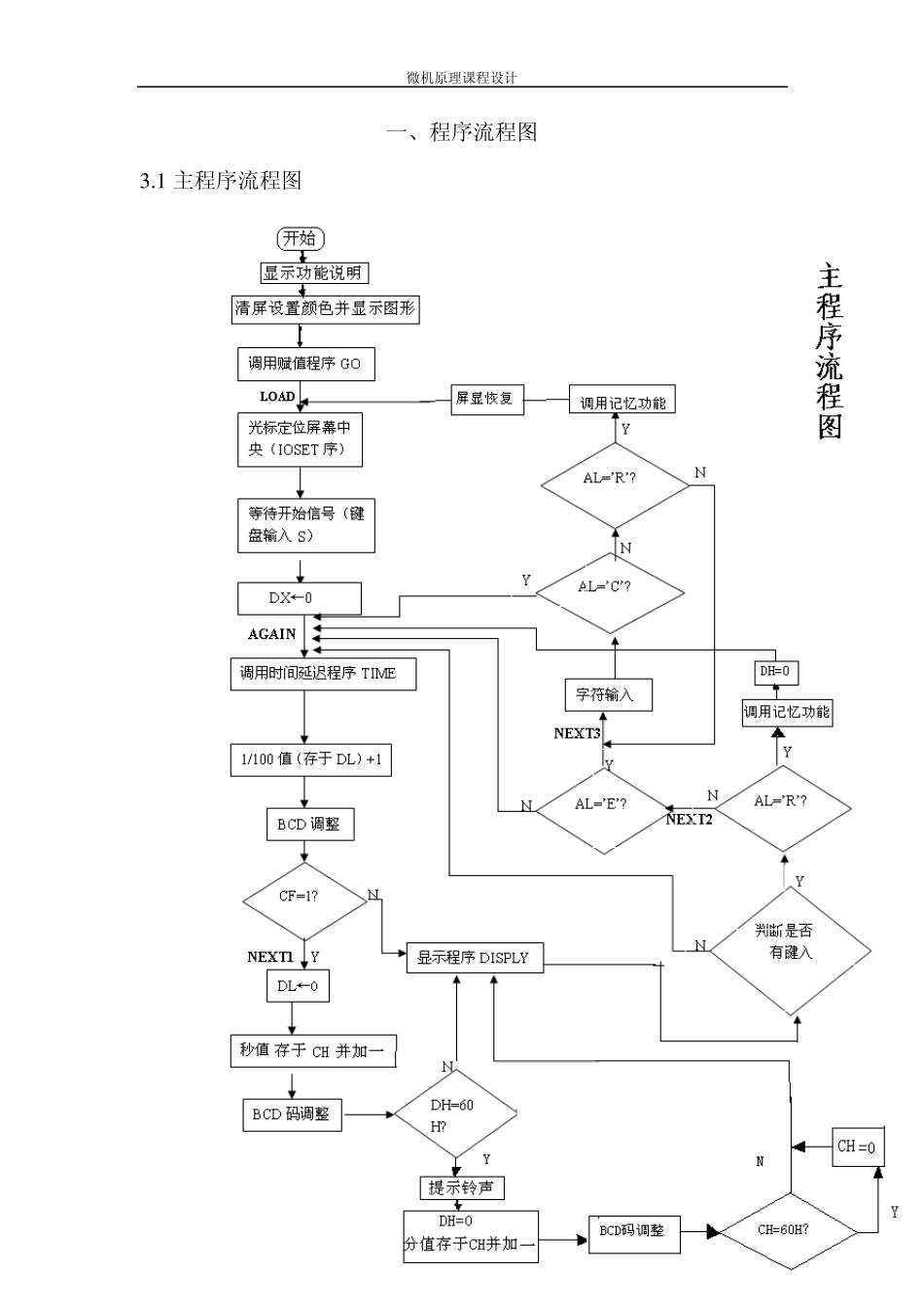

微机原理课程设计(秒表+)_第3页
3/14
目 录 一、 设计任务-------------------------------------------------------------3 二、 设计原理-------------------------------------------------------------3 2.1 原理概述 2.2 延时原理 2.3 显示字符及字符串原理 2.4 压缩 BCD 码转为 AS CII 原理 2.5 动态扫描键盘原理 三、 设计流程图----------------------------------------------------------4 3.1 主程序流程图 3.2 各子程序流程图 四、 源程序运行结果---------------------------------------------------- 7 五、 程序调试--------------------------------------------------------------8 六、 心得体会--------------------------------------------------------------9 七、 参考书目--------------------------------------------------------------9 八、 附录(源程序代码)-----------------------------------------------1 0 微机原理课程设计 2 一、设计任务 1. 具有秒和百分之一秒计时并显示于图案中央 2. 具有启、停功能 3. 具有复位功能 4.具有记忆功能 5.具有整分报时功能 二、设计原理 2.1 原理概述 通过调用 INT 21H 的 8 号功能实现控制字符的输入,通过调用延时程序实现百分之一秒的定时,通过调用 INT 10H 的 2 号功能实现光标定位,调用 INT 21H 的 2 号功能实现字符的输出,通过调用 INT 21H 的 9 号功能实现字符串的输出。 2.2 延时原理 本设计利用软件实现延时,即通过可控制的循环来占用 CPU 的时间来实现延时。延时函数名为 TIME,运用内外两层循环,外循环由 AX 中的数值来控制,内循环有 CX 中的值来控制。实现不同延时的控制,通过反复比较调试,确定AX 的值为 0EFH,CX 的值为 0FFFFH。 2.3 显示字符及字符串原理 整个屏幕可显示 25 行、80 列字符,屏幕左上角字符位置为 0 行 0 列,右下角字符位置为 24 行 79 列,对应于十六进制为:左上角为(0,0),右下角为(18,4F)。定位光标用 INT 10H 的 2 号功能,DH 中存行号,DL 中存列号,BH 中存页号。显示字符用 INT 21H 的 2 号功能,DL 中存放要显示字符的 ASCII 码。显示字符串用 INT 21H 的 9 号功能,DX 中存要显示的字符串的偏移地址。 2.4 压缩 BCD 转为 ASCII 原理 先将压缩 BCD 码的高 4 位取出,右移四位后,与 30H 相或,存到相应...
