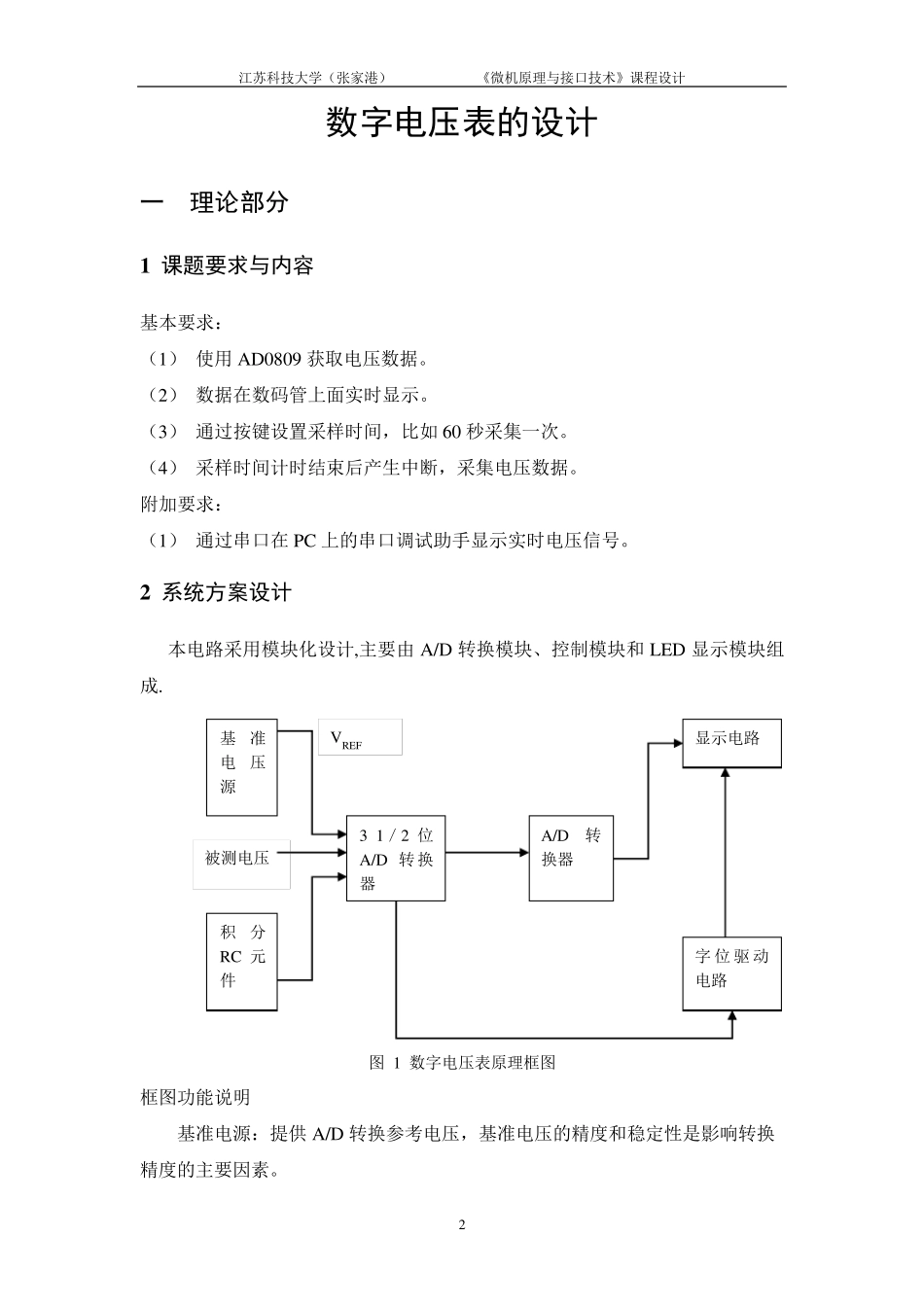

《微机原理与接口技术》 课程设计 姓名： ** 学号： ********** 班级： 09 电信 2 班 专业： 电子信息工程 学院： 电气与信息工程学院 江苏科技大学张家港校区 2 0 1 2 年 6 月 江苏科技大学（张家港） 《微机原理与接口技术》课程设计 1 目 录 一 理论部分 ..............................................................2 1 课题要求与内容 ...................................................... 2 2 系统方案设计 ....................................................... 2 3 系统硬件的设计 ..................................................... 3 二 实践部分 ..............................................................4 1 系统硬件原理简介 ................................................... 4 2 系统硬件调试中出现的问题及解决措施 .................................. 8 3 系统软件 ........................................................... 8 3.1 软件设计 ......................................................... 8 3.2 软件调试中出现的问题及解决措施 ................................... 10 三 附录 ................................................................ 11 江苏科技大学（张家港） 《微机原理与接口技术》课程设计 2 数字电压表的设计 一 理论部分 1 课题要求与内容 基本要求： （1） 使用AD0809 获取电压数据。 （2） 数据在数码管上面实时显示。 （3） 通过按键设置采样时间，比如60 秒采集一次。 （4） 采样时间计时结束后产生中断，采集电压数据。 附加要求： （1） 通过串口在PC 上的串口调试助手显示实时电压信号。 2 系统方案设计 本电路采用模块化设计,主要由A/D 转换模块、控制模块和 LED 显示模块组成. 图 1 数字电压表原理框图 框图功能说明 基准电源：提供 A/D 转换参考电压，基准电压的精度和稳定性是影响转换精度的主要因素。 被测电压 基准电压源 积分RC 元件 3 1／2 位 A/D 转换器 A/D转换器 显示电路 字 位 驱 动电路 VREF 江苏科技大学（张家港） 《微机原理与接口技术》课程设计 3 A/D 电路：A/D 转换器是数字电压表的核心部件，由它完成模拟量转换为数字量的任务。 译码驱动电路：将二--十进制（BCD）码转换成七段供LED 发...
