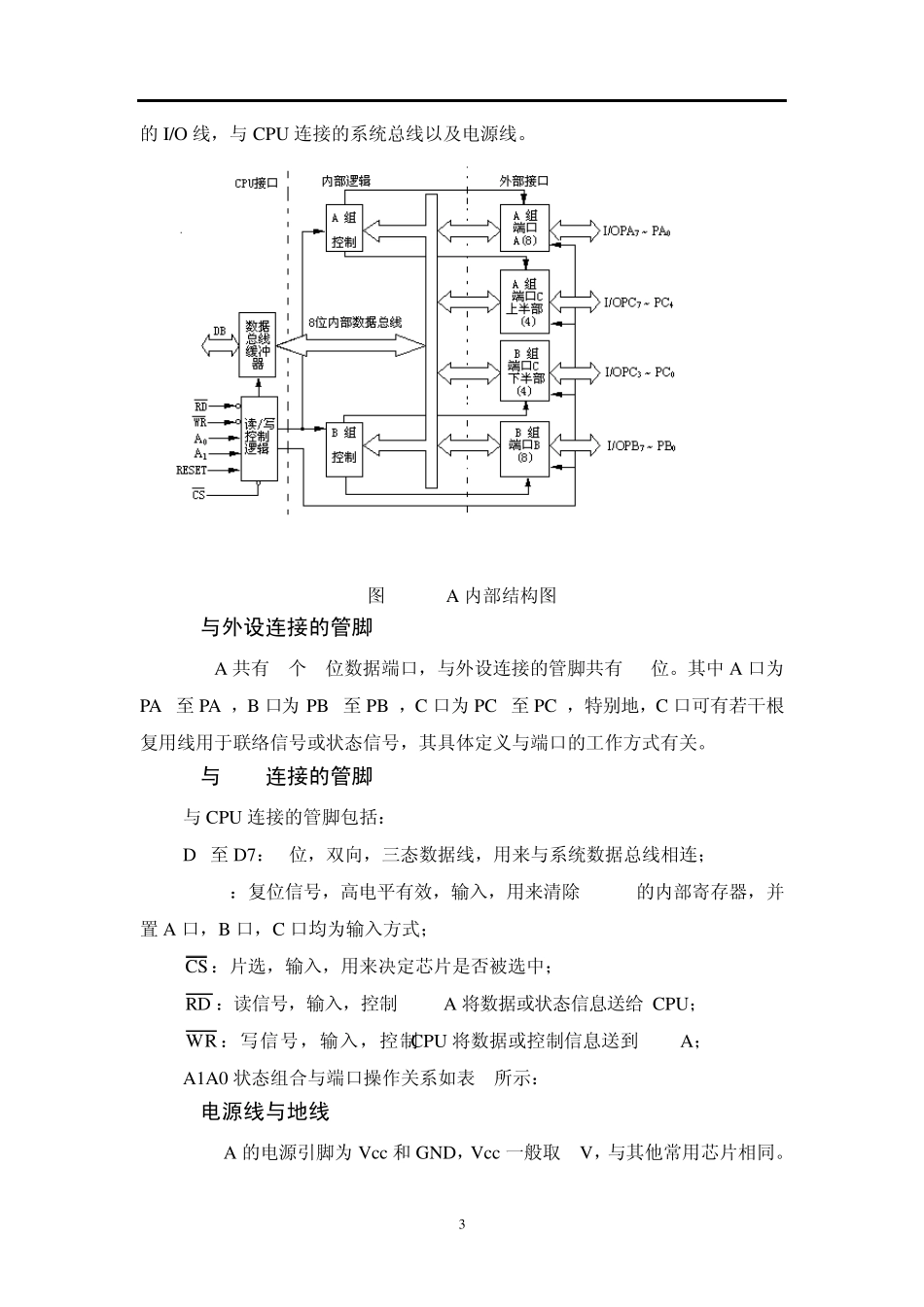

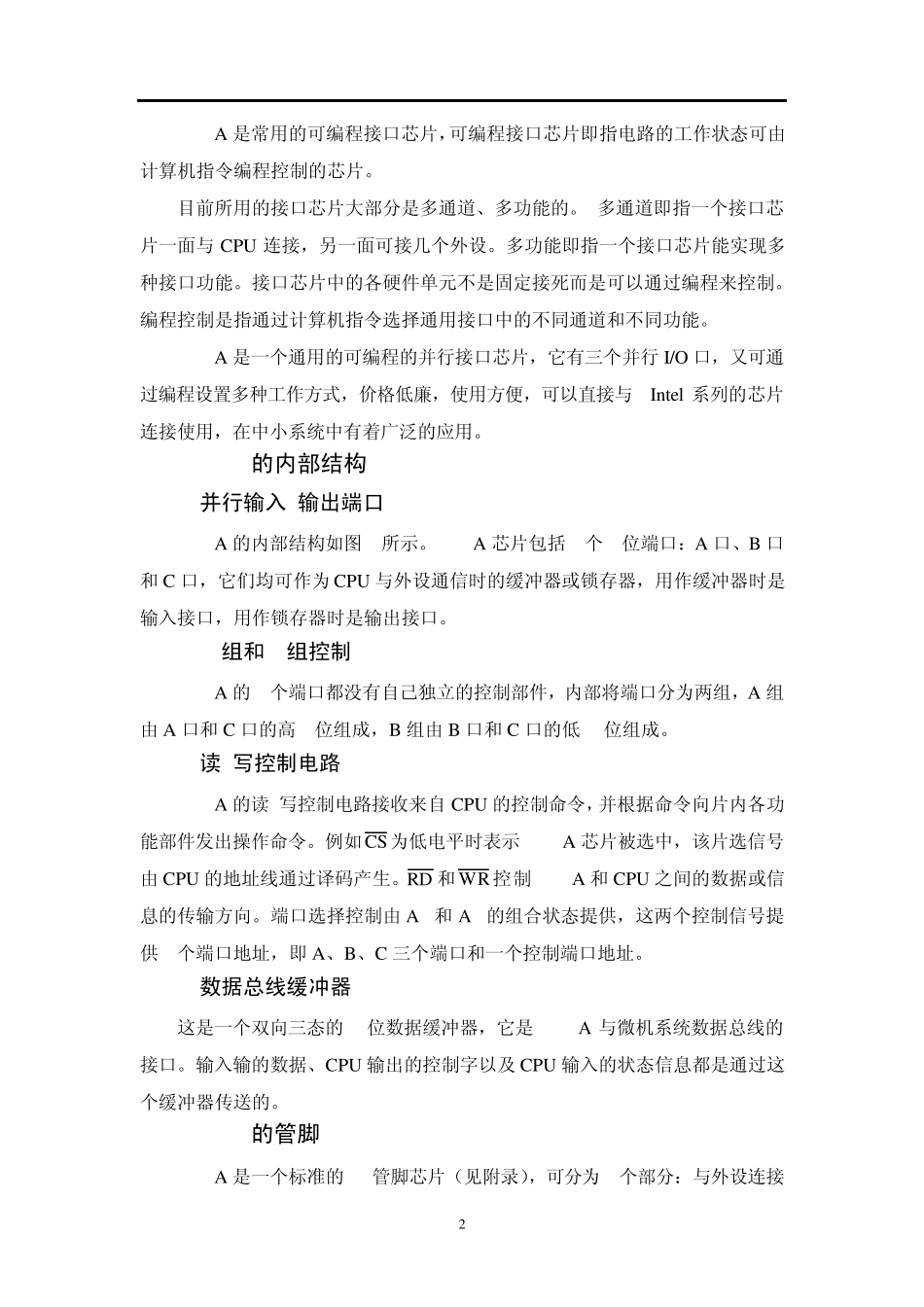

1 并行打印机控制 1 概述 打印机是微机系统中主要的硬拷贝输出设备,可以打印文字、数字和图形等,常用的打印机有针式打印机、喷墨打印机和激光打印机,常用的打印机接口类型有标准并行接口、串行USB 接口等,除此外还发展了增强型并行接口、扩展型并行接口等。本次课设采用的是并行接口,能够满足数据传输速度快、传输距离短等条件限制的要求。 本次课设采用8255A 工作方式0,其A 口充当打印机数据线,C 口的PC0接打印机选通信号线TBS,C 口的PC4接打印机“忙”线BUSY,B 口不用,8255A的初始化可以通过 74LS138译码器来实现。为了用键盘来设定打印内容,可以先定义一个数据段,然后调用DOS 的1号功能完成数据存储。在满足一定的条件下,CPU 现将打印内容依次送到 8255A,然后再送到打印机打印,数据全部传送并打印完毕后退出程序。 2 并行接口简介 一般来说,外设接口可以分为两类: [1]串行接口:一组数据按位顺序在一根线上一次传输。 [2]并行接口:一组数据在多根线上同时传输。 并行接口连接CPU 与并行外设,实现两者间的并行通信,在信息传送过程中,起到输出锁存或输入缓冲的作用。并行接口的典型硬件结构包括: [1]一个或一个以上具有锁存或缓冲的数据端口 [2]与 CPU 进行数据交换所必须的控制和状态信号 [3]与外设进行数据交换所必须的控制和状态信号 [4]端口译码电路 [5]控制电路 3 可编程并行接口芯片 8255A 3.1可编程接口的概念 2 8255A 是常用的可编程接口芯片,可编程接口芯片即指电路的工作状态可由计算机指令编程控制的芯片。 目前所用的接口芯片大部分是多通道、多功能的。 多通道即指一个接口芯片一面与 CPU 连接,另一面可接几个外设。多功能即指一个接口芯片能实现多种接口功能。接口芯片中的各硬件单元不是固定接死而是可以通过编程来控制。 编程控制是指通过计算机指令选择通用接口中的不同通道和不同功能。 8255A 是一个通用的可编程的并行接口芯片,它有三个并行 I/O 口,又可通过编程设置多种工作方式,价格低廉,使用方便,可以直接与Intel 系列的芯片连接使用,在中小系统中有着广泛的应用。 3.2 8255A的内部结构 3.2.1并行输入/输出端口 8255A 的内部结构如图 1所示。8255A 芯片包括 3个 8位端口:A 口、B 口和 C 口,它们均可作为 CPU 与外设通信时的缓冲器或锁存器,用作缓冲器时是输入接口,用作锁存器时是输出接口。 3.2.2 A组和 B组控制 8255...
