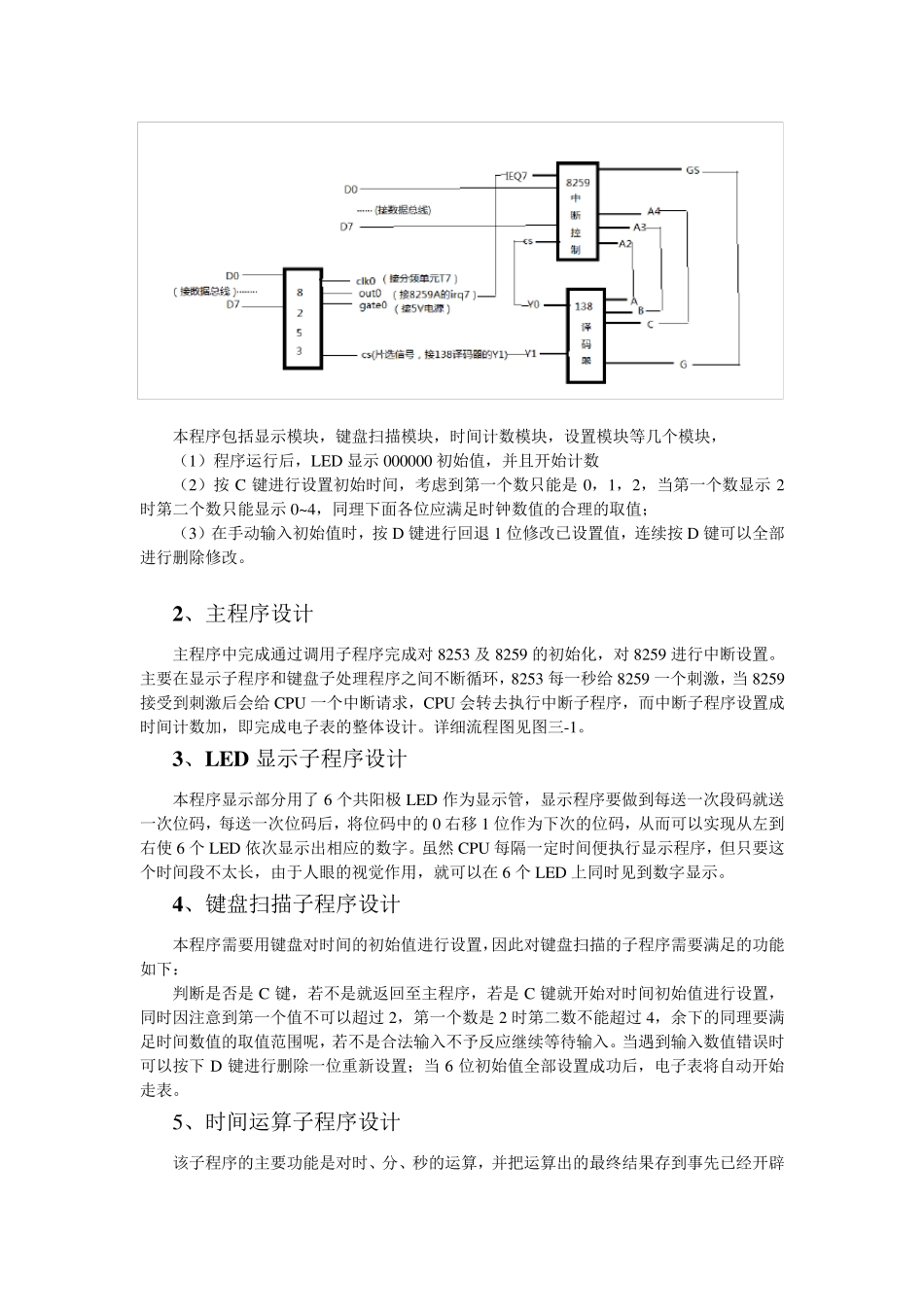

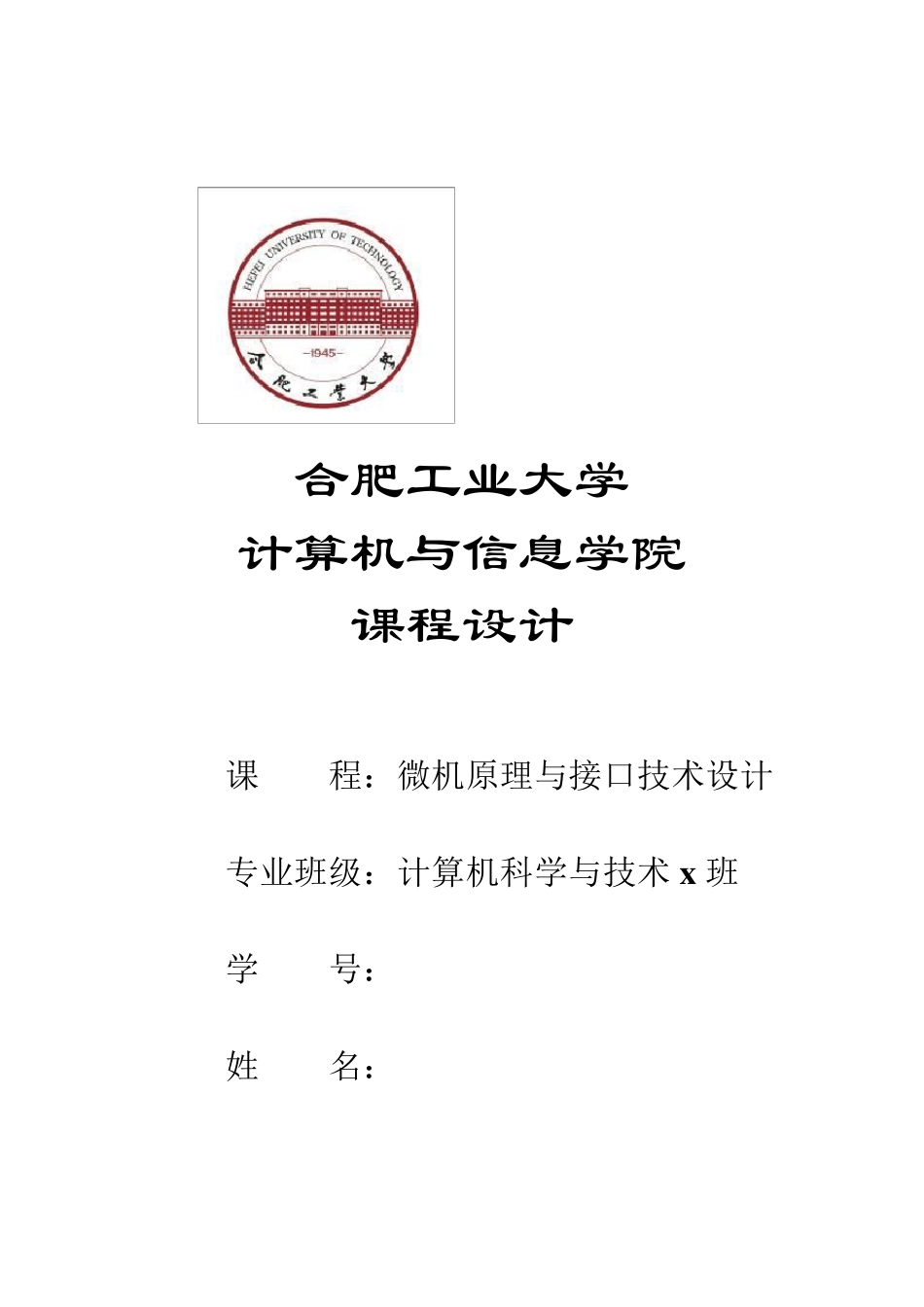

合肥工业大学 计算机与信息学院 课程设计 课 程：微机原理与接口技术设计 专业班级：计算机科学与技术 x 班 学 号： 姓 名： 一、设计题目及要求： 【课题6】 数字时钟 1． 通过 8253 定时器作产生秒脉冲定时中断。 在中断服务程序中实现秒、 分、 小时的进位 （24 小时制） 。 2．在七段数码管上显示当前的时分秒（例如，12 点 10 分 40 秒显示为 121040） 。 3．按“C”可设置时钟的时间当前值（对准时间） 。 二、设计思想： 总体思想： 1 、功能概述： 实验箱连线： 本实验建立在Dais 实验箱基础上完成的基本连线及程序如下: 138 译码器： A,B,C,D,分别连接 A2,A3,A4,GS； y 0 连接 8253 的CS 片选信号； y 1 连接 8259 的CS 片选信号； 8253 连线： 分频信号 T2 接 8253 的 CLK0； 8253 的OUT0 接 8259 的IR7； 8253 的gate 信号接+5V； 8259 连线： 8259 的数据线接入数据总线； 本程序包括显示模块，键盘扫描模块，时间计数模块，设置模块等几个模块， （1）程序运行后，LED 显示000000 初始值，并且开始计数 （2）按C 键进行设置初始时间，考虑到第一个数只能是0，1，2，当第一个数显示2时第二个数只能显示0~4，同理下面各位应满足时钟数值的合理的取值； （3）在手动输入初始值时，按D 键进行回退1 位修改已设置值，连续按D 键可以全部进行删除修改。 2、主程序设计 主程序中完成通过调用子程序完成对 8253 及 8259 的初始化，对 8259 进行中断设置。主要在显示子程序和键盘子处理程序之间不断循环，8253 每一秒给 8259 一个刺激，当8259接受到刺激后会给 CPU 一个中断请求，CPU 会转去执行中断子程序，而中断子程序设置成时间计数加，即完成电子表的整体设计。详细流程图见图三-1。 3、LED 显示子程序设计 本程序显示部分用了 6 个共阳极 LED 作为显示管，显示程序要做到每送一次段码就送一次位码，每送一次位码后，将位码中的0 右移 1 位作为下次的位码，从而可以实现从左到右使 6 个LED 依次显示出相应的数字。虽然 CPU 每隔一定时间便执行显示程序，但只要这个时间段不太长，由于人眼的视觉作用，就可以在6 个LED 上同时见到数字显示。 4、键盘扫描子程序设计 本程序需要用键盘对时间的初始值进行设置，因此对键盘扫描的子程序需要满足的功能如下： 判断是否是C 键，若不是就返回至主程序，若是C 键就...
