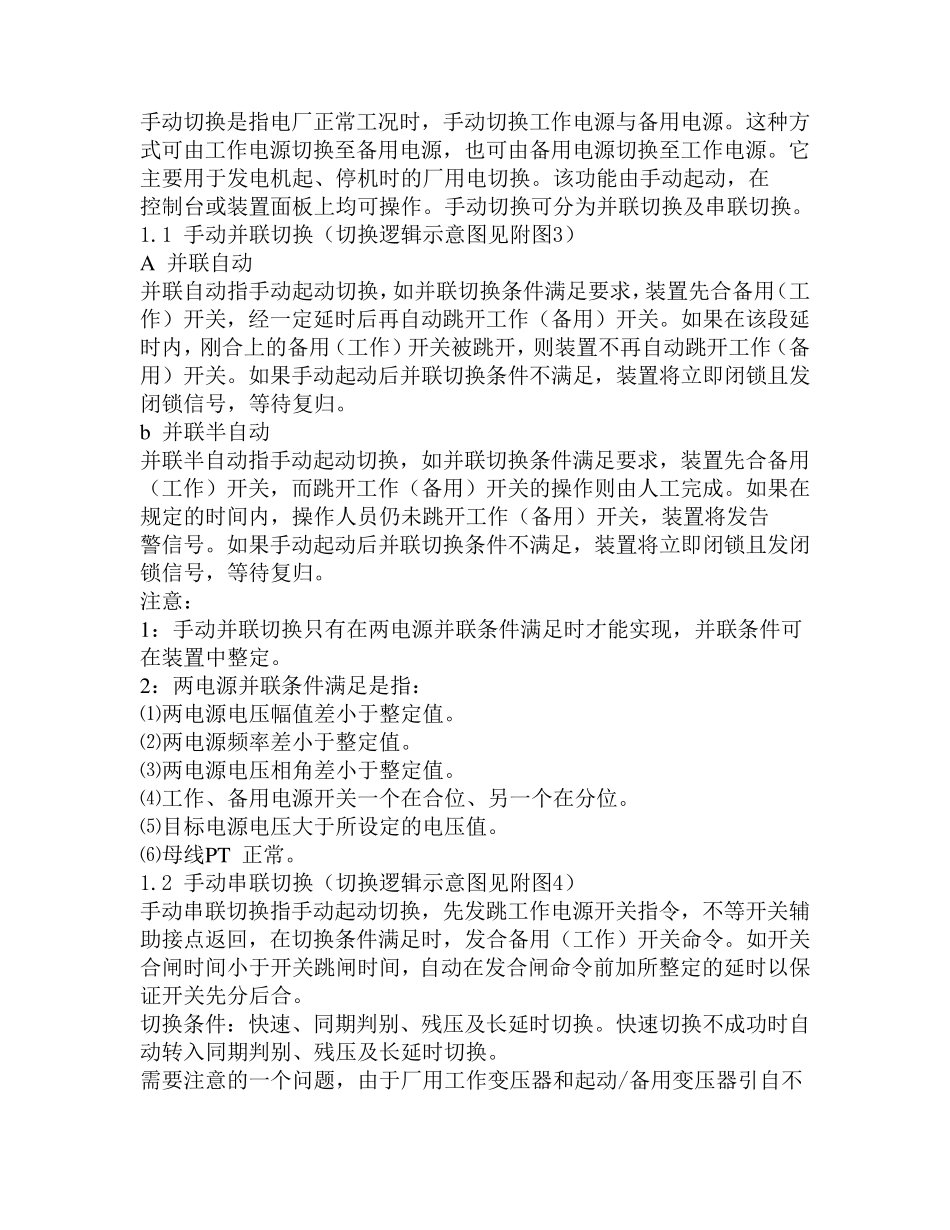

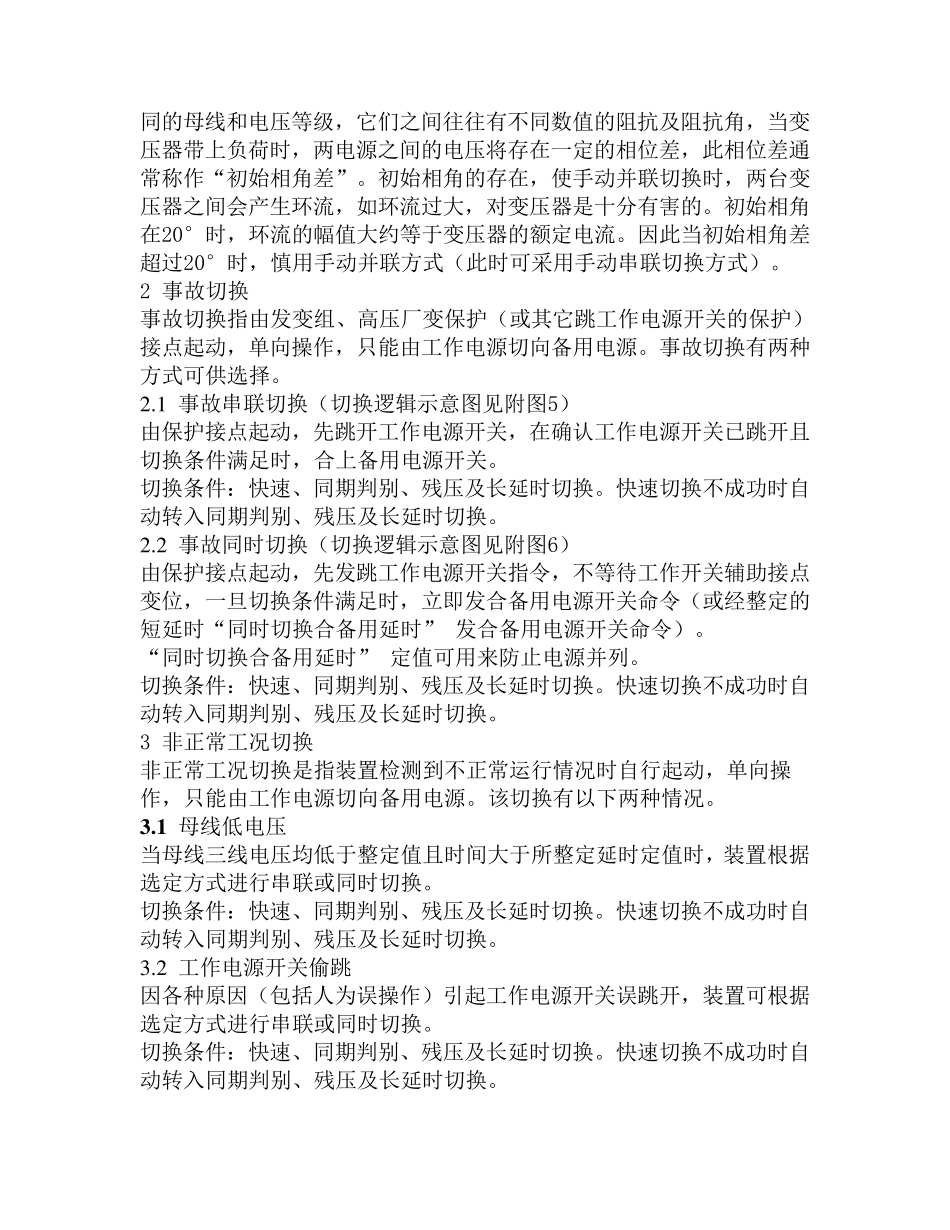

快切装置原理说明 一 快切的作用：火力发电厂厂用电系统一般都具有两个电源：即厂用工作电源和备用（启动）电源，其典型接线如图1 所示 。目前绝大多数大型机组火力发电厂都采用单元接线，正常运行时机组厂用电由单元机组供电，停机状态由备用电源供电，机组在启动和停机过程都必须带负荷进行厂用电切换。另外，当机组或厂用工作电源发生故障时，为了保证厂用电不中断及机组安全有序地停机，不扩大事故，必须尽快把厂用电电源从工作电源切换到备用电源。 二 启动快切的模式 1 正常手动切换功能 手动切换是指电厂正常工况时，手动切换工作电源与备用电源。这种方式可由工作电源切换至备用电源，也可由备用电源切换至工作电源。它主要用于发电机起、停机时的厂用电切换。该功能由手动起动，在 控制台或装置面板上均可操作。手动切换可分为并联切换及串联切换。 1.1 手动并联切换（切换逻辑示意图见附图3） A 并联自动 并联自动指手动起动切换，如并联切换条件满足要求，装置先合备用（工作）开关，经一定延时后再自动跳开工作（备用）开关。如果在该段延时内，刚合上的备用（工作）开关被跳开，则装置不再自动跳开工作（备用）开关。如果手动起动后并联切换条件不满足，装置将立即闭锁且发闭锁信号，等待复归。 b 并联半自动 并联半自动指手动起动切换，如并联切换条件满足要求，装置先合备用（工作）开关，而跳开工作（备用）开关的操作则由人工完成。如果在规定的时间内，操作人员仍未跳开工作（备用）开关，装置将发告 警信号。如果手动起动后并联切换条件不满足，装置将立即闭锁且发闭锁信号，等待复归。 注意： 1：手动并联切换只有在两电源并联条件满足时才能实现，并联条件可在装置中整定。 2：两电源并联条件满足是指： ⑴两电源电压幅值差小于整定值。 ⑵两电源频率差小于整定值。 ⑶两电源电压相角差小于整定值。 ⑷工作、备用电源开关一个在合位、另一个在分位。 ⑸目标电源电压大于所设定的电压值。 ⑹母线PT 正常。 1.2 手动串联切换（切换逻辑示意图见附图4） 手动串联切换指手动起动切换，先发跳工作电源开关指令，不等开关辅助接点返回，在切换条件满足时，发合备用（工作）开关命令。如开关合闸 时间小于开关跳闸 时间，自动在发合闸 命令前 加 所整定的延时以 保证 开关先分后合。 切换条件：快 速 、同 期 判 别 、残 压及长 延时切换。快 速 切换不成功时自动转 入 同 期...
