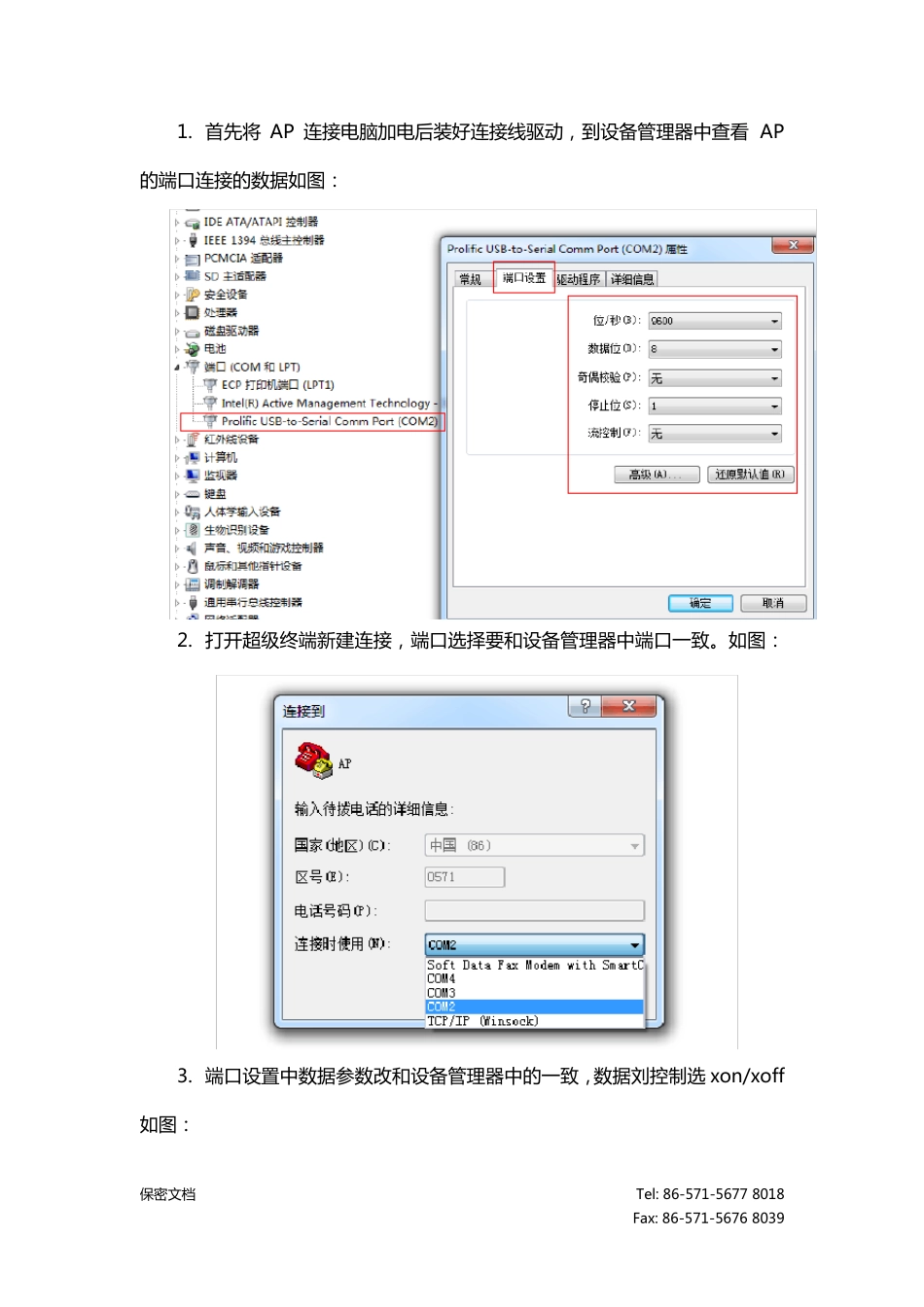

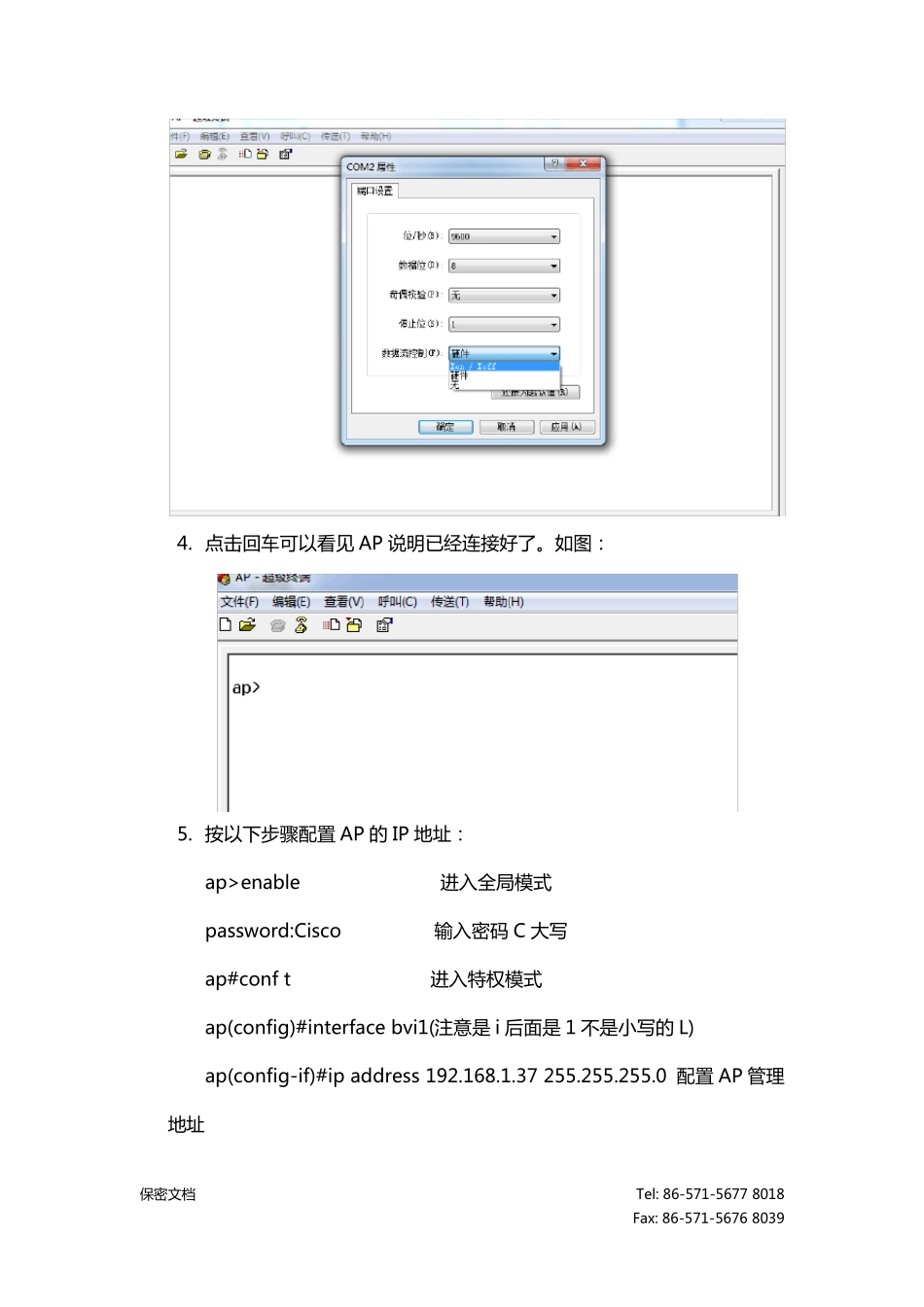

保密文档 Tel: 86-571-5677 8018 Fax: 86-571-5676 8039 思科 AIR-CAP1602E-C-K9 AP 配置 保 密 文 档 Tel: 86-571-5677 8018 Fax: 86-571-5676 8039 1. 首 先 将AP 连 接 电 脑 加 电 后 装 好 连 接 线 驱 动 ， 到 设 备 管 理 器 中 查 看AP的 端 口 连 接 的 数 据 如 图 ： 2. 打 开 超 级 终 端 新 建 连 接 ， 端 口 选 择 要 和 设 备 管 理 器 中 端 口 一 致 。如 图 ： 3. 端 口 设 置中 数 据 参数 改和 设 备 管 理 器 中 的 一 致 ， 数 据 刘控制选 xon/xoff如 图 ： 保 密 文 档 Tel: 86-571-5677 8018 Fax: 86-571-5676 8039 4. 点 击 回 车 可 以 看 见 AP 说 明 已 经 连 接 好 了 。如图： 5. 按以 下步骤配置 AP 的 IP 地址： ap>enable 进入全局模式 password:Cisco 输入密 码 C 大写 ap#conf t 进入特权模式 ap(config)#interface bvi1(注意是 i 后面是 1 不是小写的 L) ap(config-if)#ip address 192.168.1.37 255.255.255.0 配置 AP 管理地址 保 密 文 档 Tel: 86-571-5677 8018 Fax: 86-571-5676 8039 ap(config-if)#no shutdown 打 开 接 口 配 置 如 图 ： 6. 打 开 浏 览 器 访 问 设 置 的 IP 地 址 ， 输 入 用 户 名 和 密 码 （ 默 认 都 为 Cisco） 如 图 ： 7. 打 开HOME 点 开Easy Setup 打 开Network Configuration 创 建AP的 SSID 勾 选 Broadcast SSID in Eeacon 广 播 SSID， Apply 应 用 。 保 密 文 档 Tel: 86-571-5677 8018 Fax: 86-571-5676 8039 8. 点 开NETWORK 进 入 网 络 界 面 ， 选 择NETWORK INTERFACE 下 的Radio0-802.11n 2G.Hz 然 后 进 入 SETTINGS 界 面 ，点 击 Enable 开 启 射 频 模 块 ，选 择 Access Point.让 AP 成 为 接 入 点 ， Apply 应 用 。设置后 可以看见箭头变成绿色， 说明接 入 点 功能已经被开 启 。如图： 9 . 设置 wpa2 密 码， 打开 主界 面 的 SECURITY 然 后 点 击 SECURITY， 选 择 " Cipher "， 并选 择 " AES CCMP + TKIP " 然 后 保 存。如图： 保 密 文 档 Tel: 86-571-5677 8018 Fax: 86-571-5676 8039 10. 打开SSID Manager将左边SSID选中将Interface: 的Radio0-802.11N2.4GHz 选 中 。 11. 下 拉 到 “ Client Authenticated Key Management ” 在 " Key Management " 中 选 择 " Mandatory "" h* C' p9 u. |& N 在 " Enable WPA " 旁打 勾。 保 密 文 档 Tel: 86-571-5677 8018 Fax: 86-571-5676 8039 12. 点 选 “Multiple BSSID Beacon Settings”的" Apply "保 存设置。
