思科新一代数据中心级交换机Nexus5000和2000中文配置向导

思科新一代数据中心级交换机Nexus5000和2000中文配置向导_第1页
1/7
思科新一代数据中心级交换机Nexus5000和2000中文配置向导_第2页
2/7
思科新一代数据中心级交换机Nexus5000和2000中文配置向导_第3页
3/7

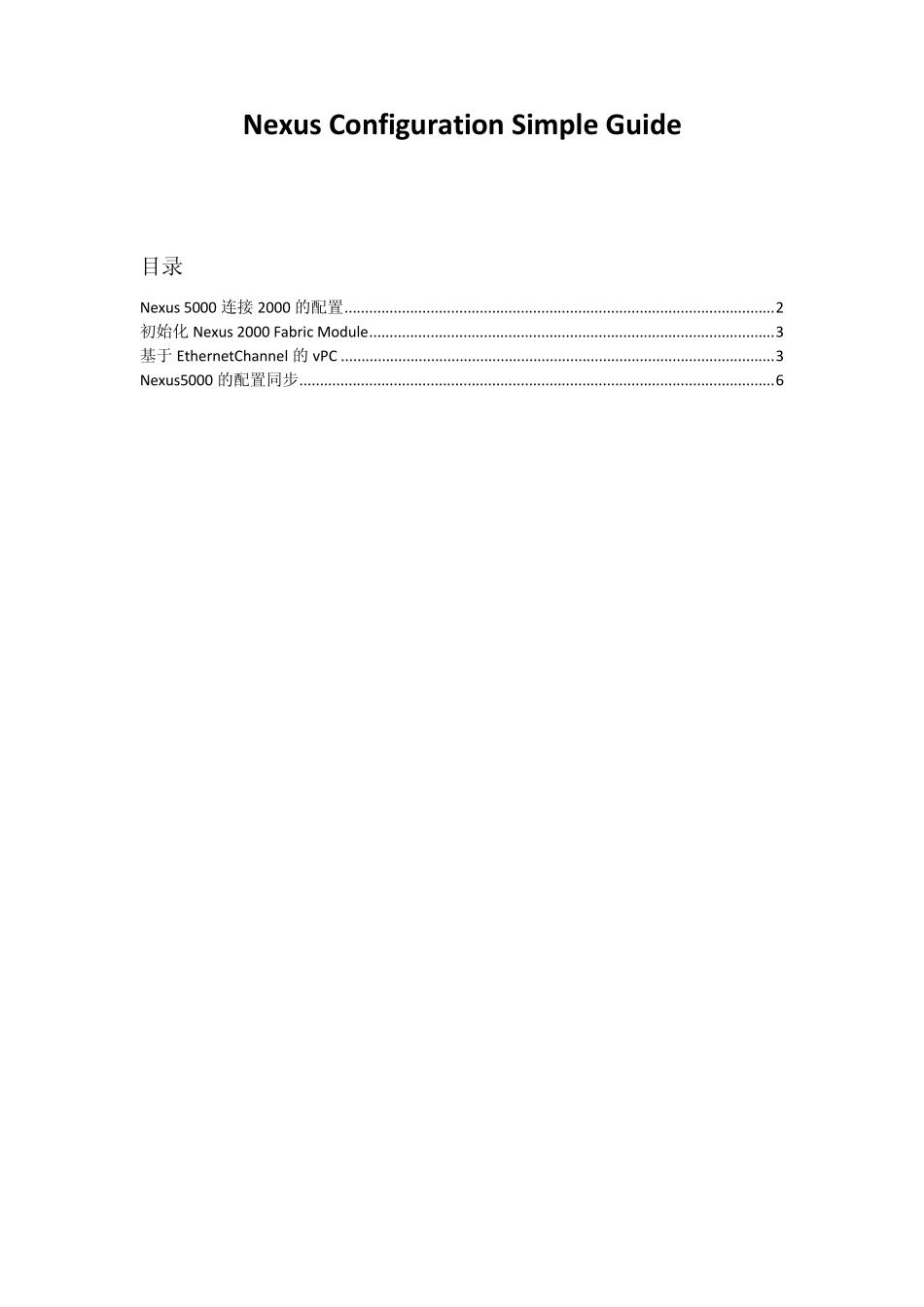

Nexus Configuration Simple Guide 目录 Nexus 5000 连接2000 的配置 ......................................................................................................... 2 初始化Nexus 2000 Fabric Module ................................................................................................... 3 基于 EthernetChannel 的vPC .......................................................................................................... 3 Nexus5000 的配置同步 .................................................................................................................... 6 Nexus 5000 连接2000 的配置 ============================================================================ Nexus 5000 连接2000 的配置 (1、Neuxs5000 基本配置:名字,网管 IP 和网关,SSH,基本诊断) #hostname TM1 #int mgmt 0 ip address 128.107.65.201/24 #vrf context management ip route 0.0.0.0/0 128.107.65.193 #no ssh server enable #no ssh key #ssh key rsa 1024 #ssh server enable 此部分诊断: sh run int mgmt0 ping 128.107.65.193 vrf management sh version copy runn start (2、连接Nexus2000:FEX ID,创建 PortChannel,绑定 FEX ID) #fex 100 pinning max-links 1(用 PortChannel 模式必须为 1) description "fex 100 pod1" #int e1/19-20 channel-group 100 #int port-channel 100(PortChannel ID 随便取,可以和 FEX ID 一致) switchport mode fex-fabric fex associate 100 此部分诊断 sh fex [100 detail] (3、在 5000 上操作 2000:远端的2000 接好线即可,不需要做任何操作) #vlan 100 #int ethernet 100/1/1 switchport access vlan 100 (诊断) sh run int ethernet 100/1/1 初始化Nexus 2000 Fabric Module Nexus 2000 缺省不带任何的NX-OS 以及配置,每次启动的时候,都会与上层交换机(Nexus5000 或者Nexus7000)比对NX-OS 版本和配置。如果版本和配置有变化,则强制与上级交换机同步。 与Nexus2000 连接的交换机使用 10GE 接口相连,交换机接口需要进行如下配置,以便上层交换机可以识别: interf...
