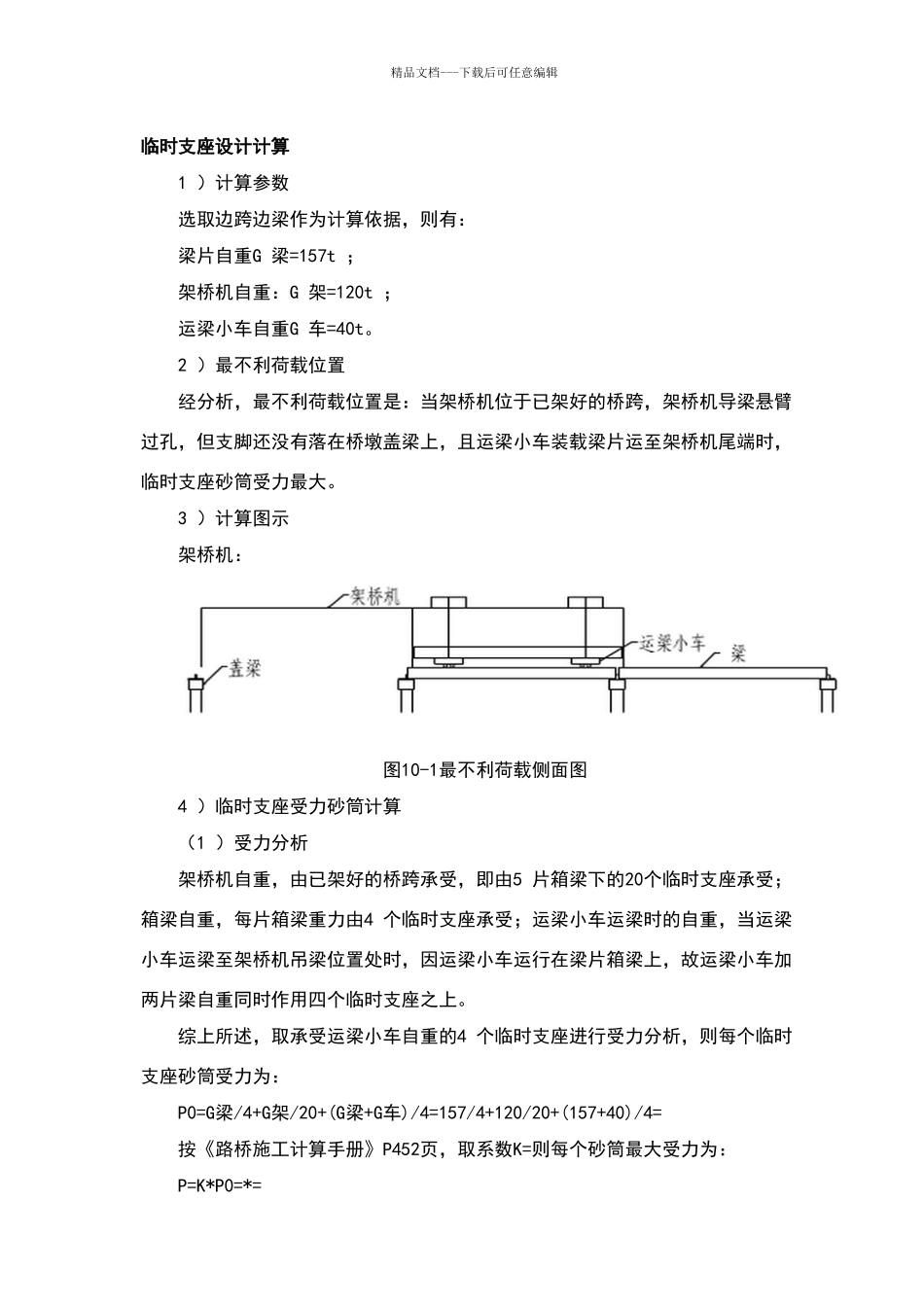

精品文档---下载后可任意编辑临时支座设计计算1 ）计算参数选取边跨边梁作为计算依据，则有：梁片自重G 梁=157t ；架桥机自重：G 架=120t ；运梁小车自重G 车=40t。2 ）最不利荷载位置经分析，最不利荷载位置是：当架桥机位于已架好的桥跨，架桥机导梁悬臂过孔，但支脚还没有落在桥墩盖梁上，且运梁小车装载梁片运至架桥机尾端时，临时支座砂筒受力最大。3 ）计算图示架桥机：图10-1最不利荷载侧面图4 ）临时支座受力砂筒计算（1 ）受力分析架桥机自重，由已架好的桥跨承受，即由5 片箱梁下的20个临时支座承受；箱梁自重，每片箱梁重力由4 个临时支座承受；运梁小车运梁时的自重，当运梁小车运梁至架桥机吊梁位置处时，因运梁小车运行在梁片箱梁上，故运梁小车加两片梁自重同时作用四个临时支座之上。综上所述，取承受运梁小车自重的4 个临时支座进行受力分析，则每个临时支座砂筒受力为：P0=G梁/4+G架/20+(G梁+G车)/4=157/4+120/20+(157+40)/4= 按《路桥施工计算手册》P452页，取系数K=则每个砂筒最大受力为：P=K*P0=*=精品文档---下载后可任意编辑（2 ）砂筒选用盖梁（台帽）顶至梁底高度为25cm。砂筒图例及计算公式：图中d0——上砂筒顶心外径；d1——下砂筒内径；h0——顶心从最高工作位置放入下砂筒深度，一般取；H—— 降落高度，m ；σ——下砂筒筒壁[σ]——砂容许承压力, 可取10MPa,如将其预压, 可达30MPa 。上砂筒顶心外径计算及选用：砂预先过漏, 干燥, 并进行一定程度的预压, 取[σ]=15MPa, 则有:查国标无缝钢管规格, 知砂筒顶心选用外径D1=273mm, 壁厚为δ=10mm 无缝钢管；砂筒选用δ=10mm无缝钢管，则其外径为 d1+2δ=d0++2δ= ，故实际选用D2=325mm，壁厚为精品文档---下载后可任意编辑δ=10mm 的无缝钢管。（3 ）砂筒受力验算查国标, 对于结构无缝钢管的屈服强度, 由δ=10mm≤22mm,则[σ]钢管=245MPa 。取H=,d2=,h0=；又筒壁应力为=即σ= ＜[σ]钢管=245MPa,砂筒受力满足要求.
