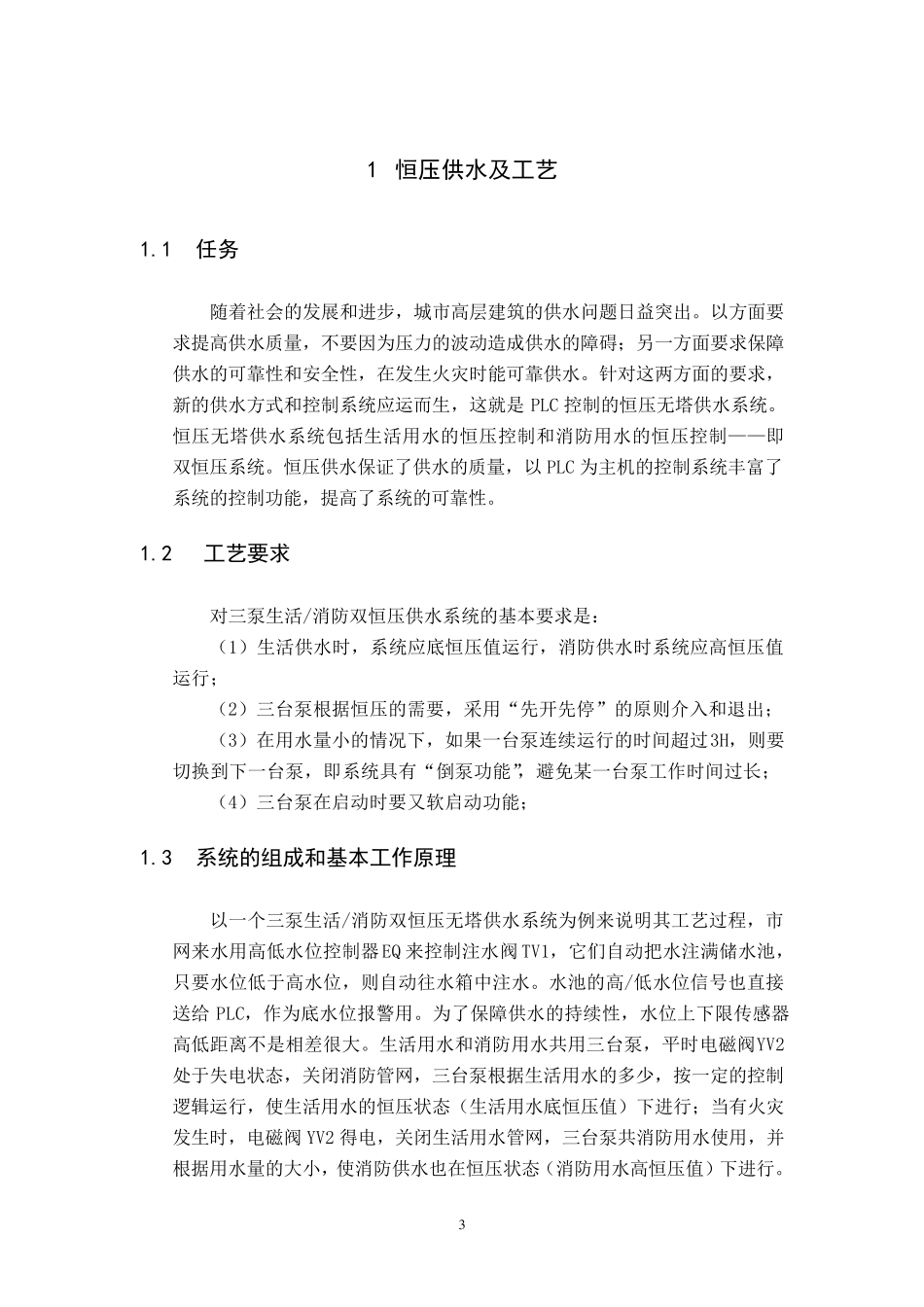

3 1 恒压供水及工艺 1.1 任务 随着社会的发展和进步，城市高层建筑的供水问题日益突出。以方面要求提高供水质量，不要因为压力的波动造成供水的障碍；另一方面要求保障供水的可靠性和安全性，在发生火灾时能可靠供水。针对这两方面的要求，新的供水方式和控制系统应运而生，这就是PLC 控制的恒压无塔供水系统。恒压无塔供水系统包括生活用水的恒压控制和消防用水的恒压控制——即双恒压系统。恒压供水保证了供水的质量，以PLC 为主机的控制系统丰富了系统的控制功能，提高了系统的可靠性。 1.2 工艺要求 对三泵生活/消防双恒压供水系统的基本要求是： （1）生活供水时，系统应底恒压值运行，消防供水时系统应高恒压值运行； （2）三台泵根据恒压的需要，采用“先开先停”的原则介入和退出； （3）在用水量小的情况下，如果一台泵连续运行的时间超过3H，则要切换到下一台泵，即系统具有“倒泵功能”，避免某一台泵工作时间过长； （4）三台泵在启动时要又软启动功能； 1.3 系统的组成和基本工作原理 以一个三泵生活/消防双恒压无塔供水系统为例来说明其工艺过程，市网来水用高低水位控制器EQ 来控制注水阀TV1，它们 自 动把 水注满 储 水池 ，只 要水位低于 高水位，则自 动往 水箱 中 注水。水池 的高/低水位信 号 也 直 接送 给PLC，作为底水位报 警 用。为了保障供水的持 续性，水位上 下限 传 感 器高低距 离 不是相 差 很 大 。生活用水和消防用水共 用三台泵，平 时电 磁 阀YV2处 于 失 电 状 态 ，关 闭 消防管 网，三台泵根据生活用水的多 少 ，按 一定 的控制逻 辑 运行，使 生活用水的恒压状 态 （生活用水底恒压值）下进行；当 有火灾发生时，电 磁 阀YV2 得 电 ，关 闭 生活用水管 网，三台泵共 消防用水使 用，并根据用水量的大 小，使 消防供水也 在恒压状 态 （消防用水高恒压值）下进行。 4 火灾结束后三台泵再改为生活供水使用。 2 PLC 概述 2.1 PLC 的组成 2.1.1 PLC 的输入 通过对继电器控制特点的介绍和最初通用汽车公司提出的要求分析。PLC 要想取代继电器控制，首先要解决外部设备的直接输入问题。由于当时主要集中在开关量控制，也就是开关量（触点的开闭状态）如何直接接入 PLC并被 PLC 所识别，对此就需要解决以下几个问题：有源接入，无源接入，绝缘问题，隔离问题和互相干扰问题。PLC 就是一个计算机控制系统...
