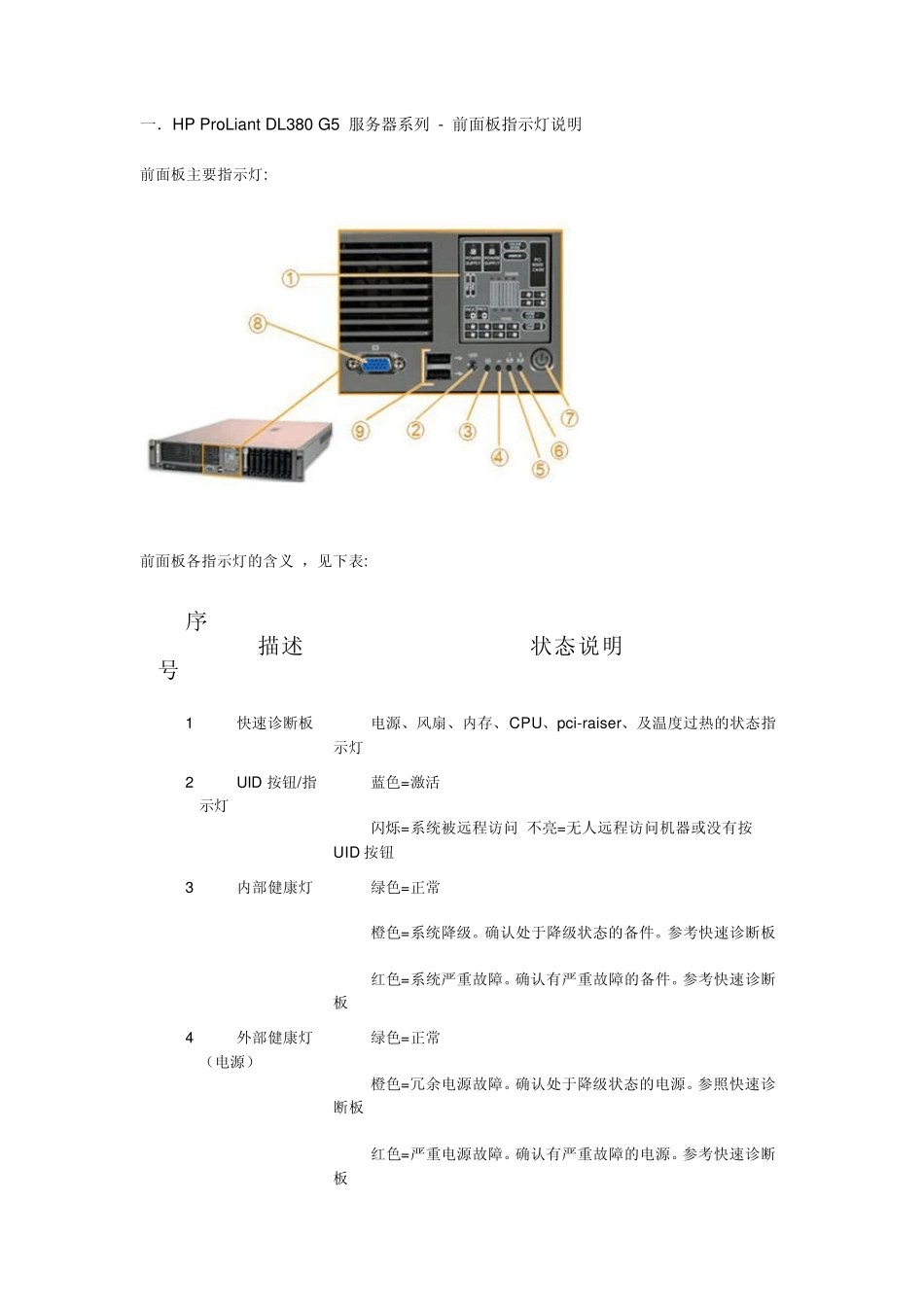

一．HP ProLiant DL380 G5 服务器系列 - 前面板指示灯说明 前面板主要指示灯: 前面板各指示灯的含义 ，见下表: 序号 描述 状态说明 1 快速诊断板 电源、风扇、内存、CPU、pci-raiser、及温度过热的状态指示灯 2 UID 按钮/指示灯 蓝色=激活 闪烁=系统被远程访问 不亮=无人远程访问机器或没有按UID 按钮 3 内部健康灯 绿色=正常 橙色=系统降级。确认处于降级状态的备件。参考快速诊断板 红色=系统严重故障。确认有严重故障的备件。参考快速诊断板 4 外部健康灯（电源） 绿色=正常 橙色=冗余电源故障。确认处于降级状态的电源。参照快速诊断板 红色=严重电源故障。确认有严重故障的电源。参考快速诊断板 序号 描述 状态说明 5 网卡1 指示灯 绿色=网卡已连接 闪烁=网卡已连接且有数据访问 不亮=网卡没有连接。如果电源关闭了，察看机器后边的RJ-45 灯察看状态 6 网卡2 指示灯 绿色=网卡已连接 闪烁=网卡已连接且有数据访问 不亮=网卡没有连接。如果电源关闭了，察看机器后边的RJ-45 灯察看状态 7 电源按钮/指示灯 绿色=系统开机运行 橙色=系统关机但电源正常连接 不亮=电源线没有连接或电源故障 8 VGA 接口 9 两个 USB 接口 快速诊断板: 快速诊断板指示灯的含义 ，见下表: 编号 描述 状态 1 Online Spare memory 指示灯 绿＝保护模式开启 琥珀色闪烁＝内存配置错误 琥珀色＝内存失败 不亮＝没有保护 2 Mirrored memory 指示灯 绿＝保护模式开启 琥珀色闪烁＝内存配置错误 琥珀色＝内存失败 不亮＝没有保护 3 所有其他指示灯 琥珀色＝失败 不亮＝正常 注 : HP [ Systems Insight Display ] 的指示灯表现出了主板的布局 。 系统内置指示灯和内部健康灯结合确认故障 当前面板的内部健康灯亮红灯或是黄灯时 ， 表示此时服务器可能发现了一个故障 ， 可以结合前面板的内部健康灯和 [ Systems Insight Display ] 指示灯 ， 指示出服务器的当前状态。 [Sy stems Insight Display ] 指示灯和颜色 内部健康指示灯颜色 服务器状态 Processor failure ， socket X ( 琥珀色 ) 红 一个或多个以下的情况可能存在 : ? X 槽位的 处理器失败了 。 ? X 槽位的 处理器未安装好 。 ? X 槽位的 处理器是不支持的 。 ? 在自检时 ROM 发现了一个失败的处理器 。 [Sy stems Insight Display ] 指示灯和颜色 ...
