我见过的最好的LM2940与TL431中文资料

我见过的最好的LM2940与TL431中文资料_第1页
1/14
我见过的最好的LM2940与TL431中文资料_第2页
2/14
我见过的最好的LM2940与TL431中文资料_第3页
3/14

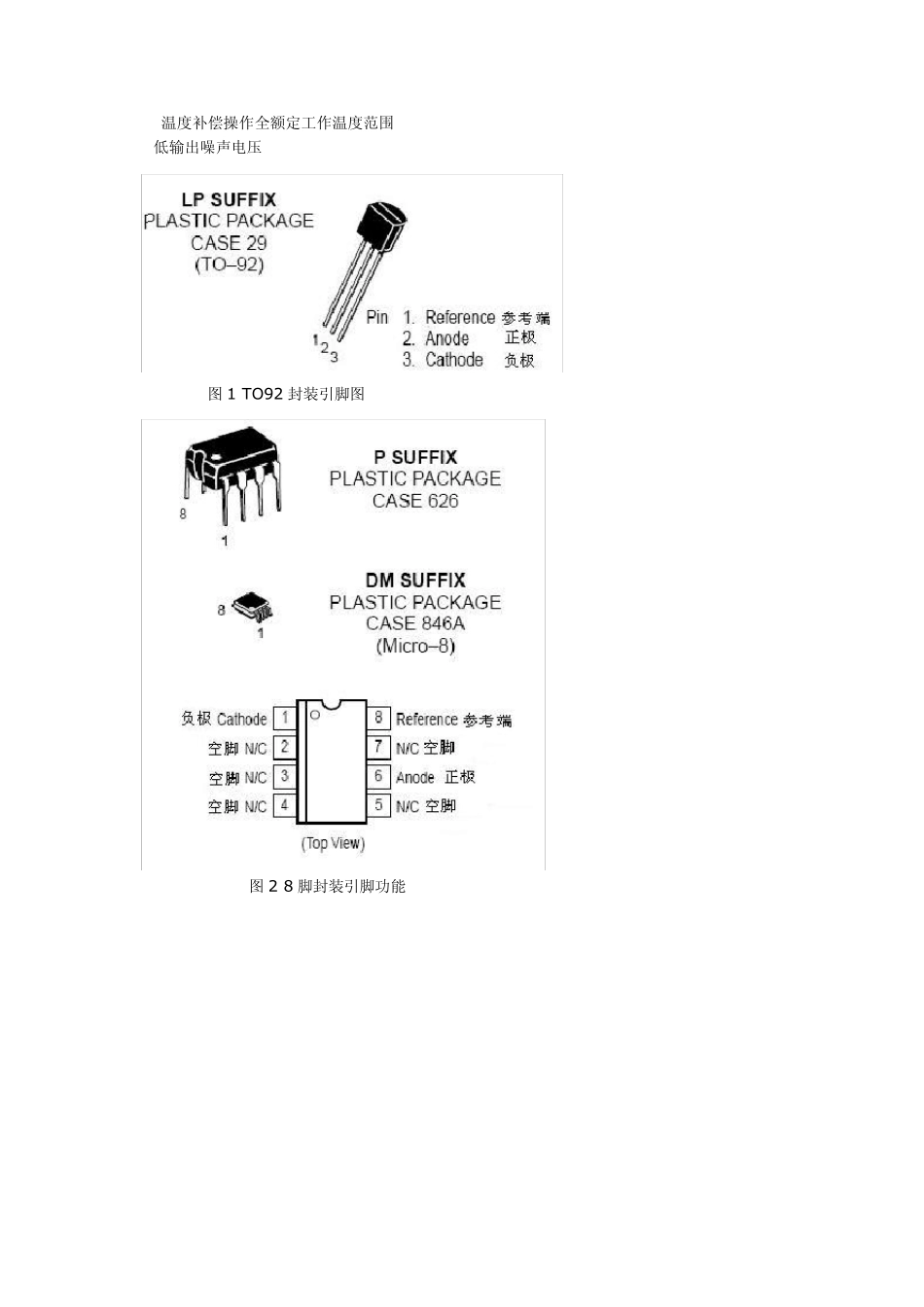

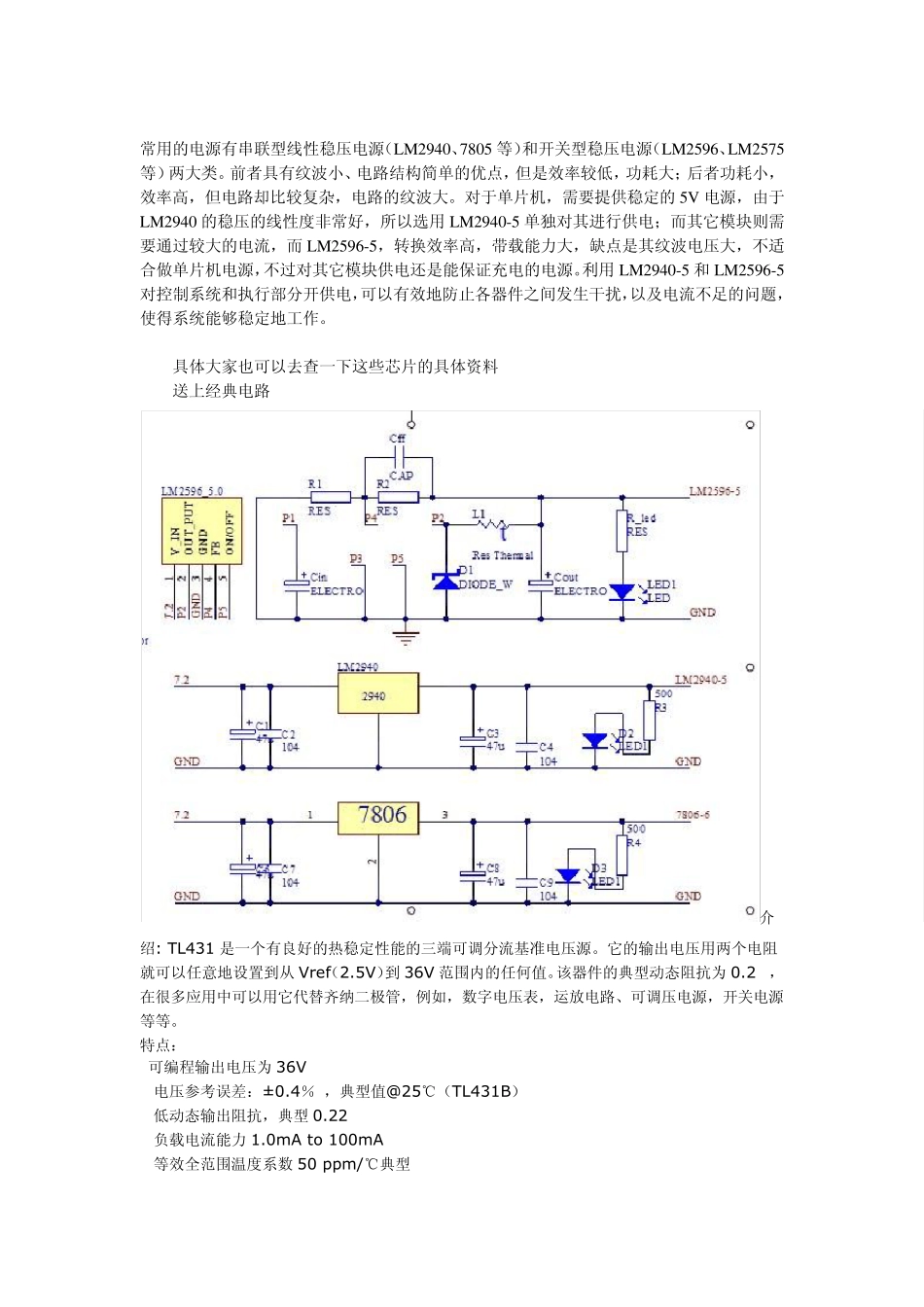

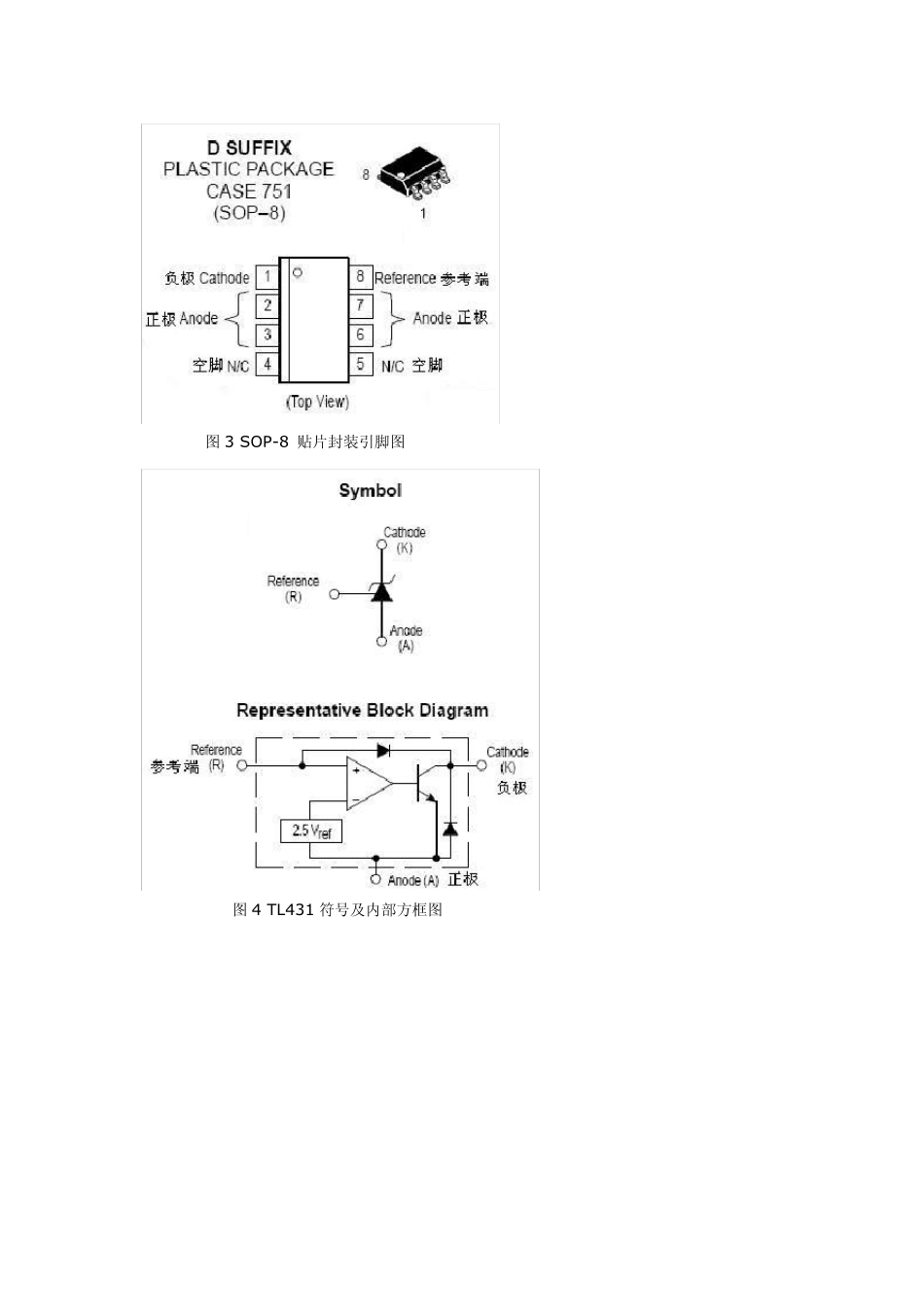

常用的电源有串联型线性稳压电源(LM2940、7805 等)和开关型稳压电源(LM2596、LM2575等)两大类。前者具有纹波小、电路结构简单的优点,但是效率较低,功耗大;后者功耗小,效率高,但电路却比较复杂,电路的纹波大。对于单片机,需要提供稳定的 5V电源,由于LM2940 的稳压的线性度非常好,所以选用 LM2940-5 单独对其进行供电;而其它模块则需要通过较大的电流,而 LM2596-5,转换效率高,带载能力大,缺点是其纹波电压大,不适合做单片机电源,不过对其它模块供电还是能保证充电的电源。利用 LM2940-5 和 LM2596-5对控制系统和执行部分开供电,可以有效地防止各器件之间发生干扰,以及电流不足的问题,使得系统能够稳定地工作。 具体大家也可以去查一下这些芯片的具体资料 送上经典电路 介绍: TL431 是一个有良好的热稳定性能的三端可调分流基准电压源。它的输出电压用两个电阻就可以任意地设置到从Vref(2.5V)到36V 范围内的任何值。该器件的典型动态阻抗为0.2Ω,在很多应用中可以用它代替齐纳二极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。 特点: •可编程输出电压为36V •电压参考误差:± 0.4% ,典型值@25℃(TL431B) •低动态输出阻抗,典型 0.22Ω •负载电流能力 1.0mA to 100mA •等效全范围温度系数50 ppm/℃典型 • 温度补偿操作全额定工作温度范围 •低输出噪声电压 图 1 TO92 封装引脚图 图 2 8 脚封装引脚功能 图3 SOP-8 贴片封装引脚图 图4 TL431 符号及内部方框图 图5 TL431 内部电路图 MAXIMUM RATINGS (Full operating ambient temperature range applies, unless otherw ise noted.)最大额定值(环境温度范围适用,除非另有说明。 ) Rating 参数 Sy mbol 符号 数值 Unit 单位 Cathode to Anode Voltage 阴极阳极电压 VKA 37 V Cathode Current Range, Continuous 阴极电流范围,连续 IK –100 to +150 mA Reference Input Current Range, Continuous 参考输入电流范围,连续 Iref –0.05 to +10 mA OperatingJunctionTemperature 工作结温 TJ 150 ℃ Operating Ambient Temperature Range 操作环境温度范围 TL431I,TL431AI, TL431BI TA –40 to +85 ℃ TL431C, TL431AC, TL431BC 0 to +70 StorageTemperature Range 储存温度范围 Tstg –65 to +150 ℃ Total...
