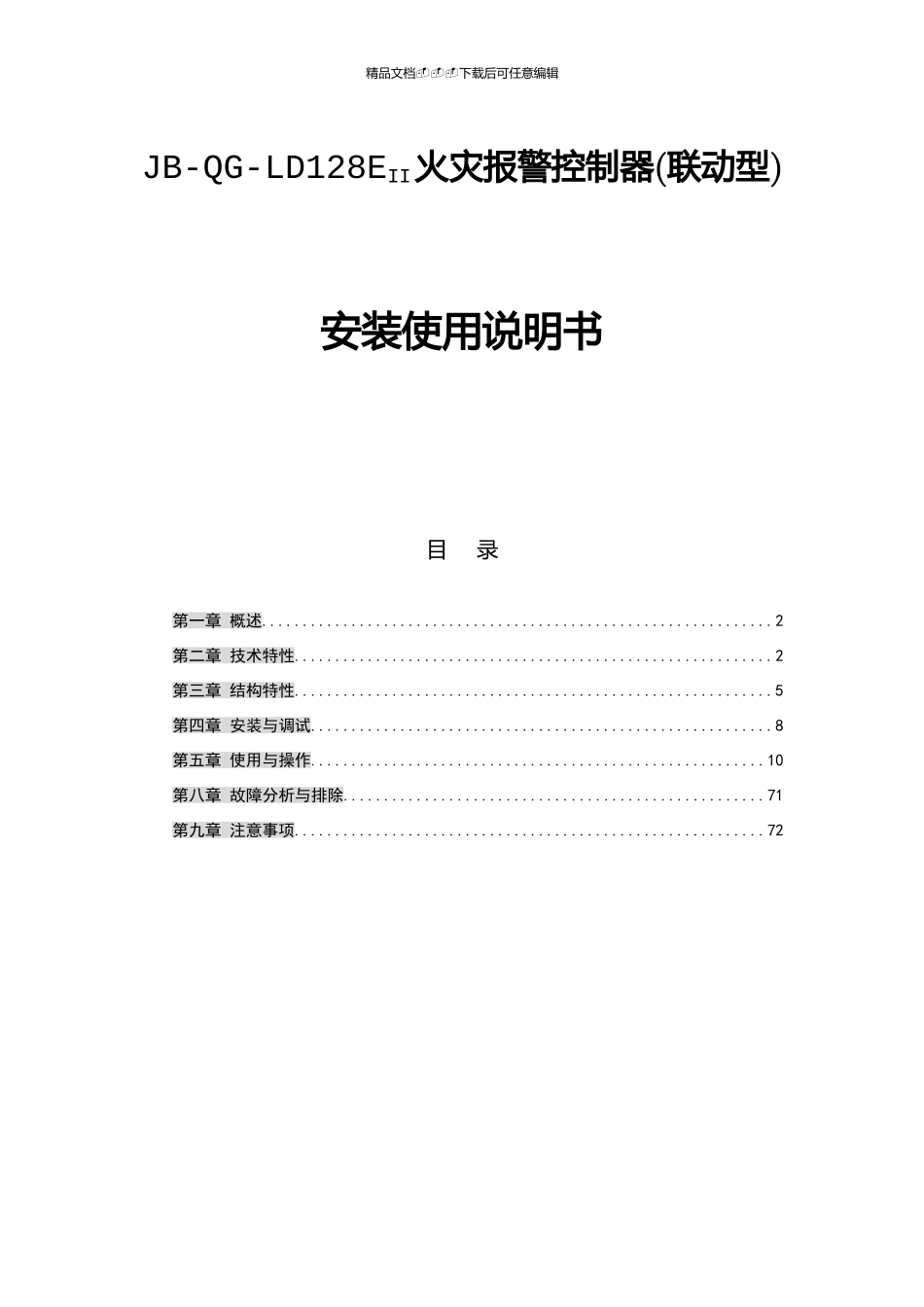

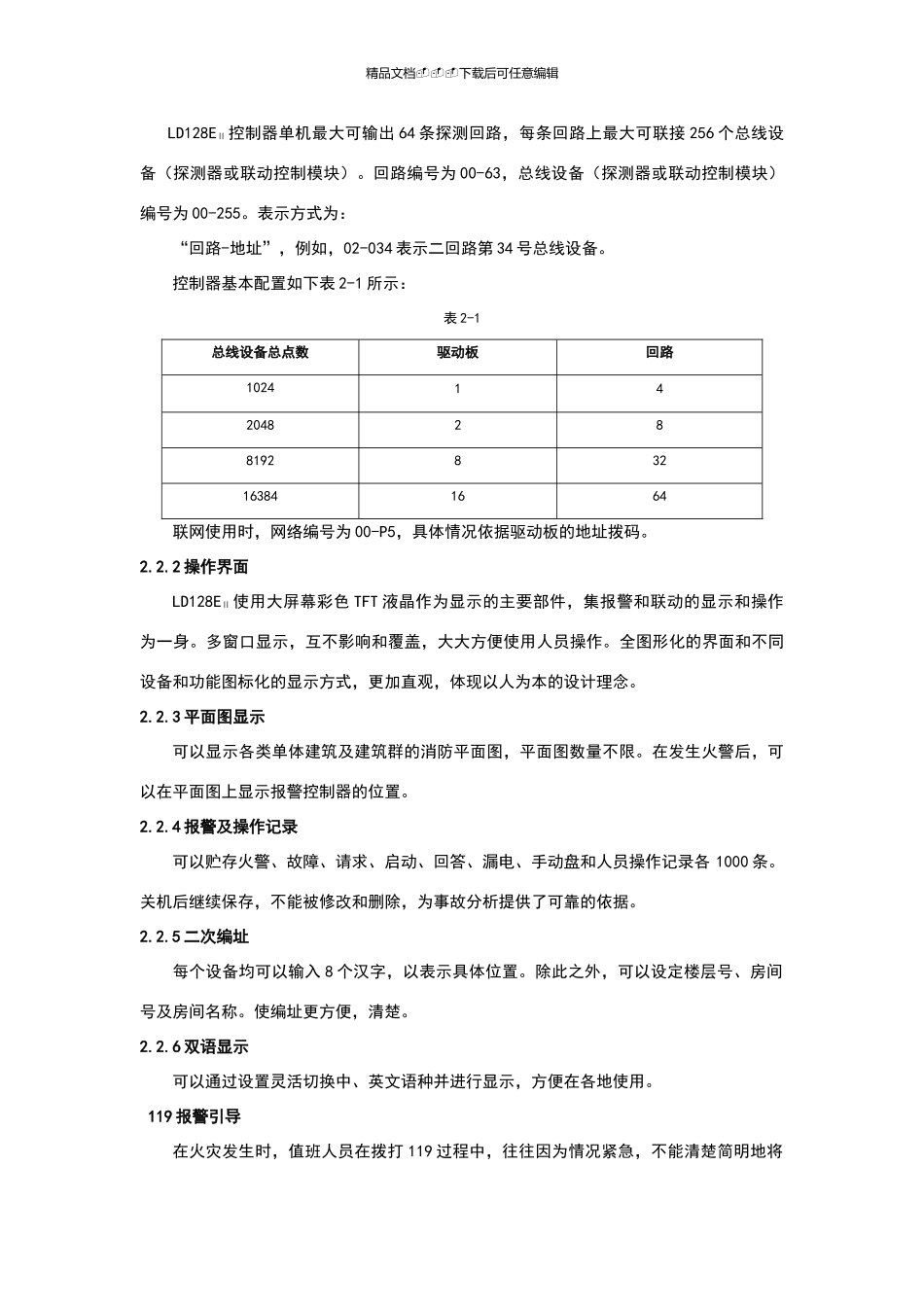

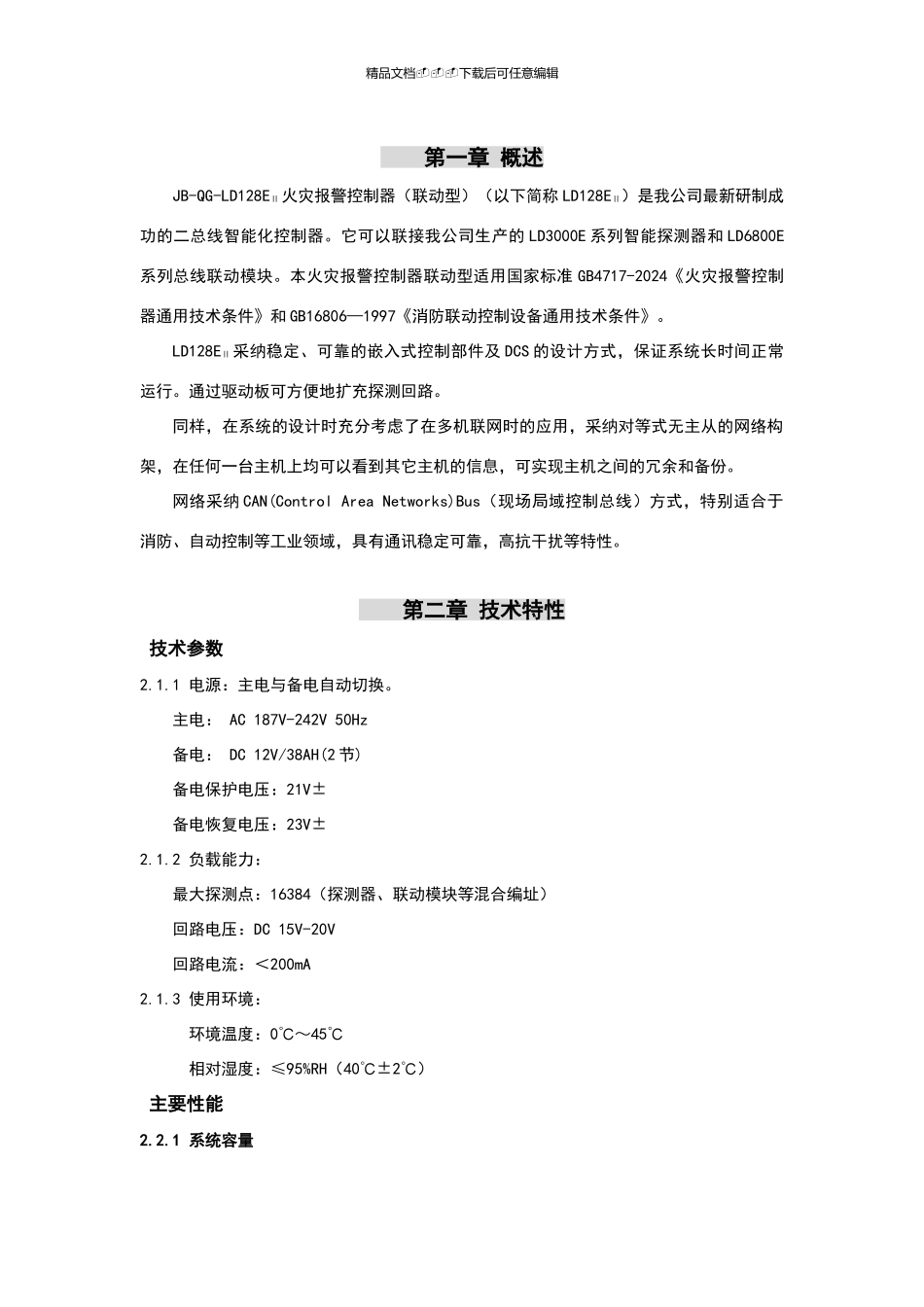

精品文档---下载后可任意编辑JB-QG-LD128EII火灾报警控制器(联动型)安装使用说明书 目录第一章 概述...............................................................2第二章 技术特性...........................................................2第三章 结构特性...........................................................5第四章 安装与调试.........................................................8第五章 使用与操作........................................................10第八章 故障分析与排除....................................................71第九章 注意事项..........................................................72精品文档---下载后可任意编辑 第一章 概述 JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称 LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。它可以联接我公司生产的 LD3000E 系列智能探测器和 LD6800E系列总线联动模块。本火灾报警控制器联动型适用国家标准 GB4717-2024《火灾报警控制器通用技术条件》和 GB16806—1997《消防联动控制设备通用技术条件》。LD128EⅡ采纳稳定、可靠的嵌入式控制部件及 DCS 的设计方式，保证系统长时间正常运行。通过驱动板可方便地扩充探测回路。同样，在系统的设计时充分考虑了在多机联网时的应用，采纳对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。网络采纳 CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。 第二章 技术特性 技术参数2.1.1 电源：主电与备电自动切换。主电： AC 187V-242V 50Hz备电： DC 12V/38AH(2 节)备电保护电压：21V±备电恢复电压：23V±2.1.2 负载能力：最大探测点：16384（探测器、联动模块等混合编址）回路电压：DC 15V-20V回路电流：＜200mA2.1.3 使用环境：环境温度：0℃～45℃相对湿度：≤95%RH（40℃±2℃） 主要性能2.2.1 系统容量精品文档---下载后可任意编辑LD128EⅡ控制器单机最大可输出 64 条探测回路，每条回路上最大可联接 256 个总线设备（探测器或联动控制模块）。回路编号为 00-63，总线设备（探测器或联动控制模块）编号为 00-255。表示方式为：“回路-地址”，例如，02-034 表示二回路第 34 号总线设备。控制器基本配...
