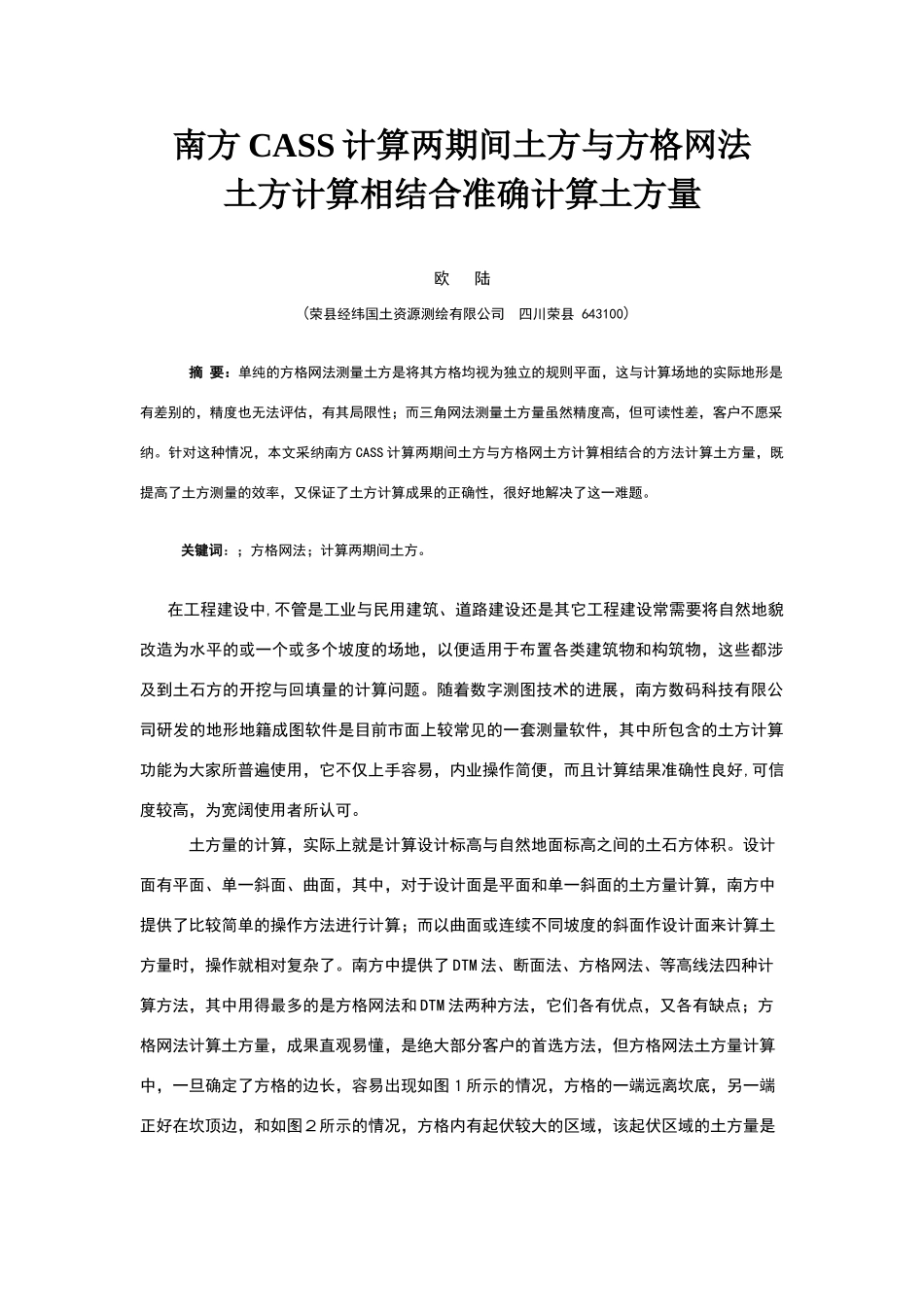

南方CASS计算两期间土方格网相结合准确计算土方量_第1页
1/9

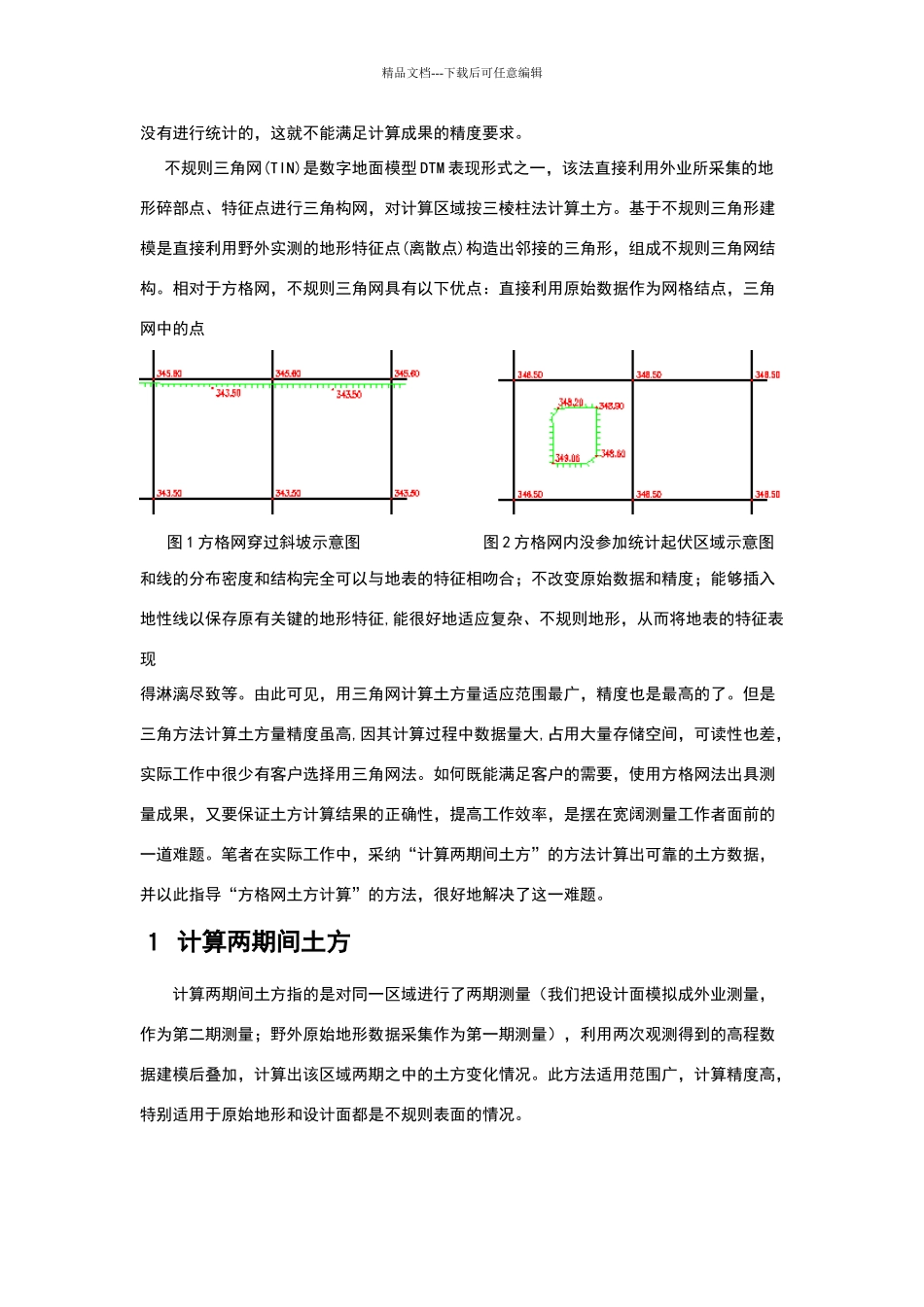

南方CASS计算两期间土方格网相结合准确计算土方量_第2页
2/9

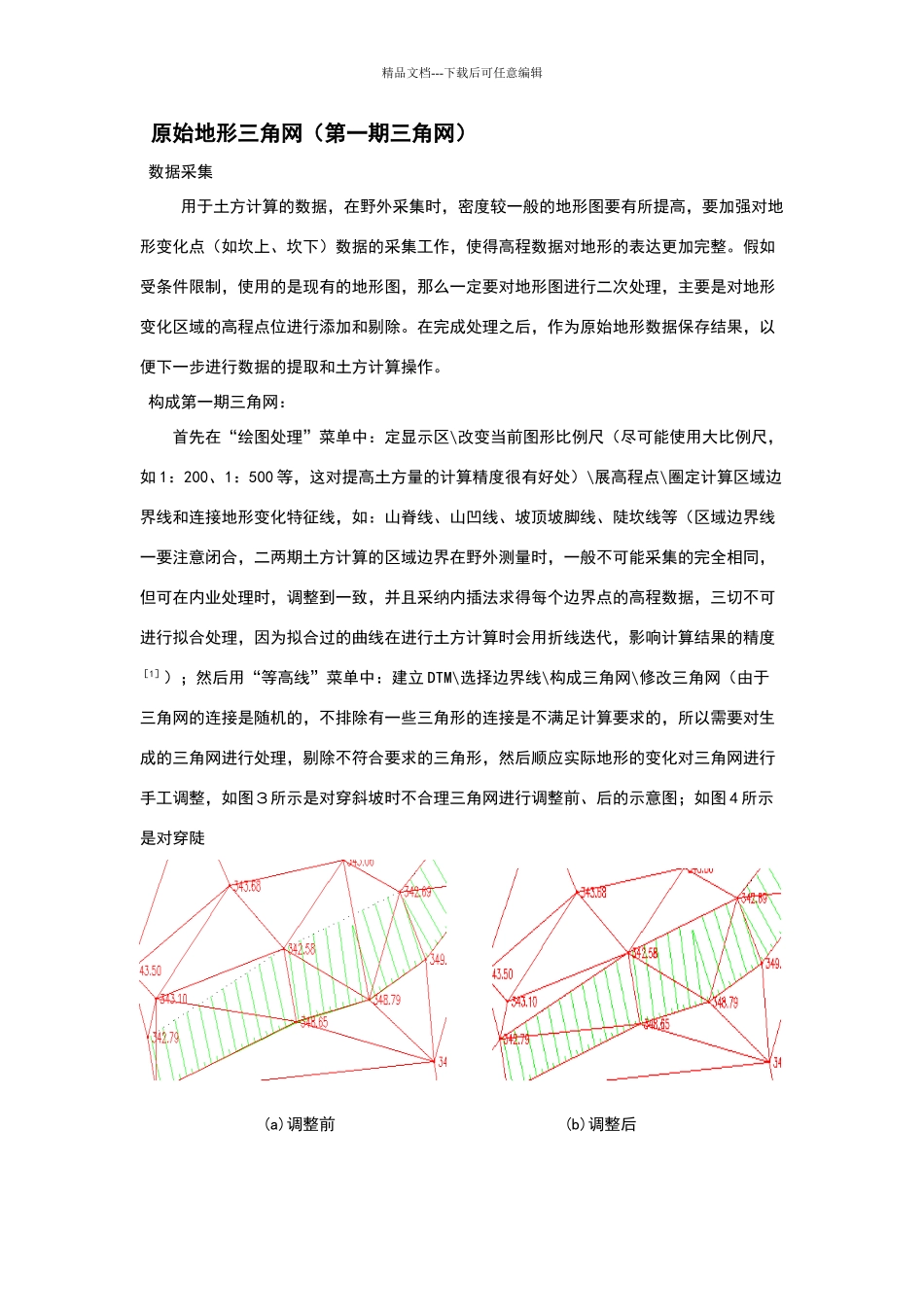

南方CASS计算两期间土方格网相结合准确计算土方量_第3页
3/9
南方 CASS 计算两期间土方与方格网法土方计算相结合准确计算土方量 欧 陆 (荣县经纬国土资源测绘有限公司 四川荣县 643100) 摘 要:单纯的方格网法测量土方是将其方格均视为独立的规则平面,这与计算场地的实际地形是有差别的,精度也无法评估,有其局限性;而三角网法测量土方量虽然精度高,但可读性差,客户不愿采纳。针对这种情况,本文采纳南方 CASS 计算两期间土方与方格网土方计算相结合的方法计算土方量,既提高了土方测量的效率,又保证了土方计算成果的正确性,很好地解决了这一难题。 关键词:;方格网法;计算两期间土方。 在工程建设中,不管是工业与民用建筑、道路建设还是其它工程建设常需要将自然地貌改造为水平的或一个或多个坡度的场地,以便适用于布置各类建筑物和构筑物,这些都涉及到土石方的开挖与回填量的计算问题。随着数字测图技术的进展,南方数码科技有限公司研发的地形地籍成图软件是目前市面上较常见的一套测量软件,其中所包含的土方计算功能为大家所普遍使用,它不仅上手容易,内业操作简便,而且计算结果准确性良好,可信度较高,为宽阔使用者所认可。 土方量的计算,实际上就是计算设计标高与自然地面标高之间的土石方体积。设计面有平面、单一斜面、曲面,其中,对于设计面是平面和单一斜面的土方量计算,南方中提供了比较简单的操作方法进行计算;而以曲面或连续不同坡度的斜面作设计面来计算土方量时,操作就相对复杂了。南方中提供了 DTM 法、断面法、方格网法、等高线法四种计算方法,其中用得最多的是方格网法和 DTM 法两种方法,它们各有优点,又各有缺点;方格网法计算土方量,成果直观易懂,是绝大部分客户的首选方法,但方格网法土方量计算中,一旦确定了方格的边长,容易出现如图1所示的情况,方格的一端远离坎底,另一端正好在坎顶边,和如图2所示的情况,方格内有起伏较大的区域,该起伏区域的土方量是精品文档---下载后可任意编辑没有进行统计的,这就不能满足计算成果的精度要求。 不规则三角网(TIN)是数字地面模型 DTM 表现形式之一,该法直接利用外业所采集的地形碎部点、特征点进行三角构网,对计算区域按三棱柱法计算土方。基于不规则三角形建模是直接利用野外实测的地形特征点(离散点)构造出邻接的三角形,组成不规则三角网结构。相对于方格网,不规则三角网具有以下优点:直接利用原始数据作为网格结点,三角网中的点 图 1 方格网穿过斜坡示意图 图 2 方格网内没...
