级配碎石场拌生产作业指导书

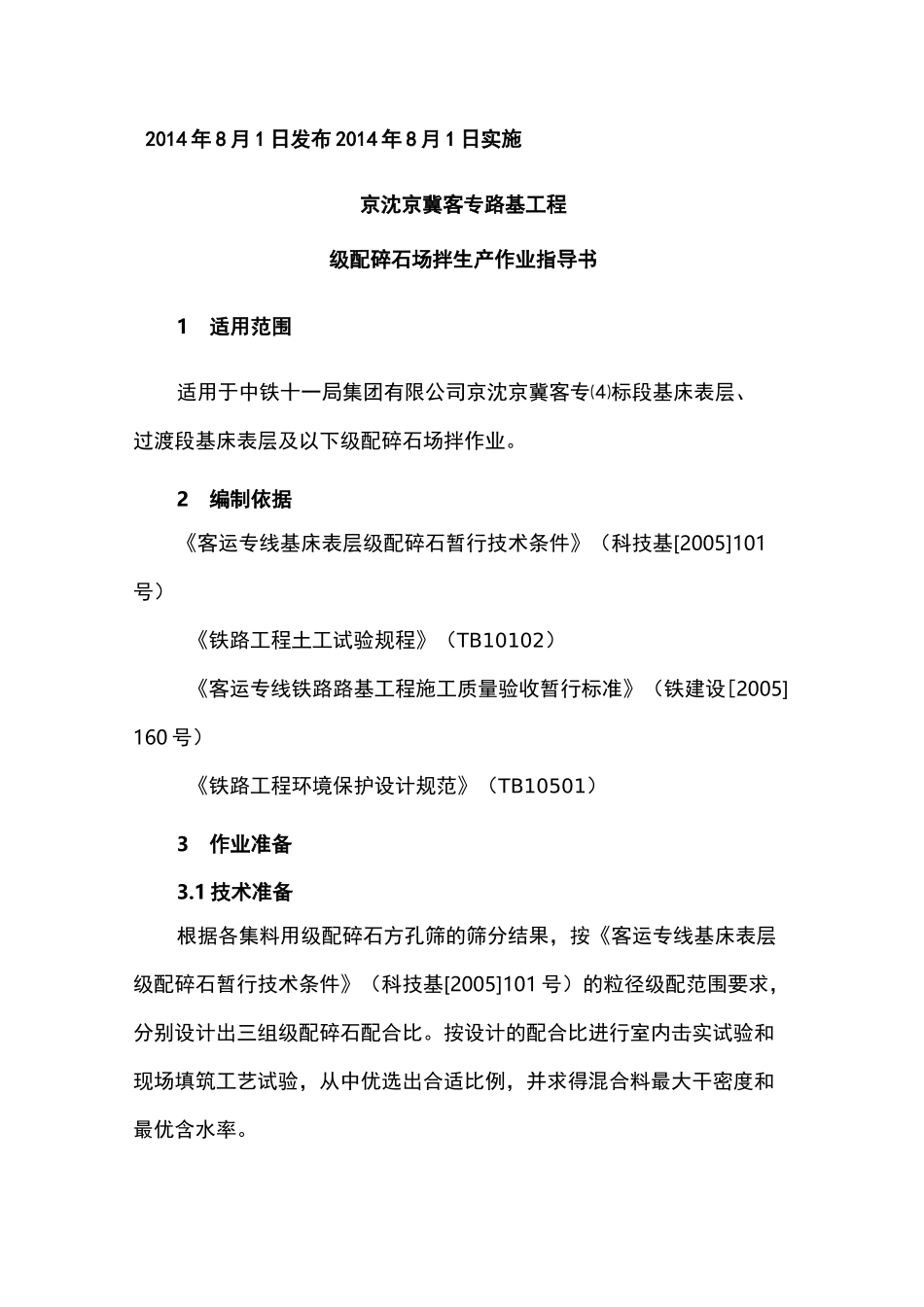

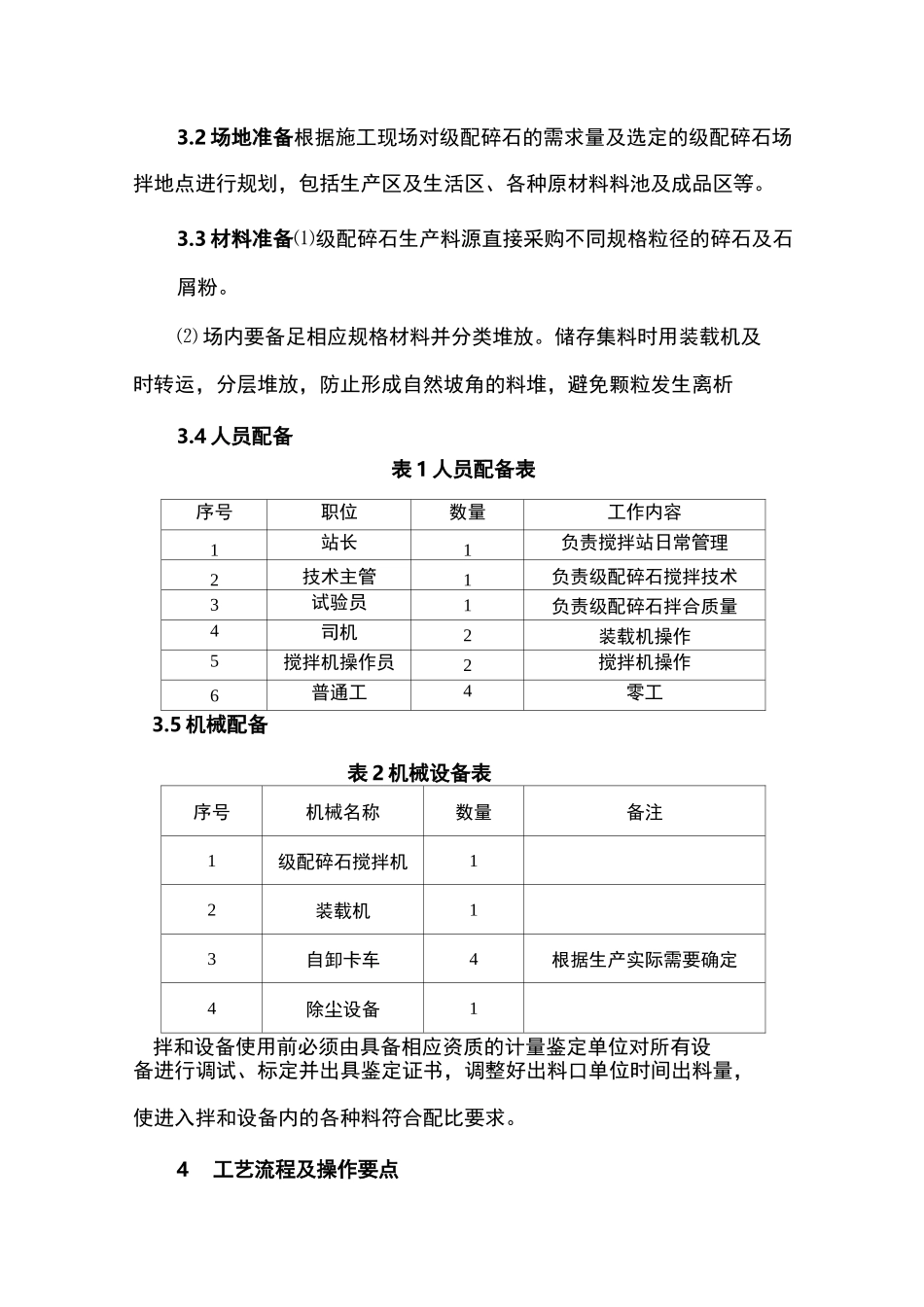

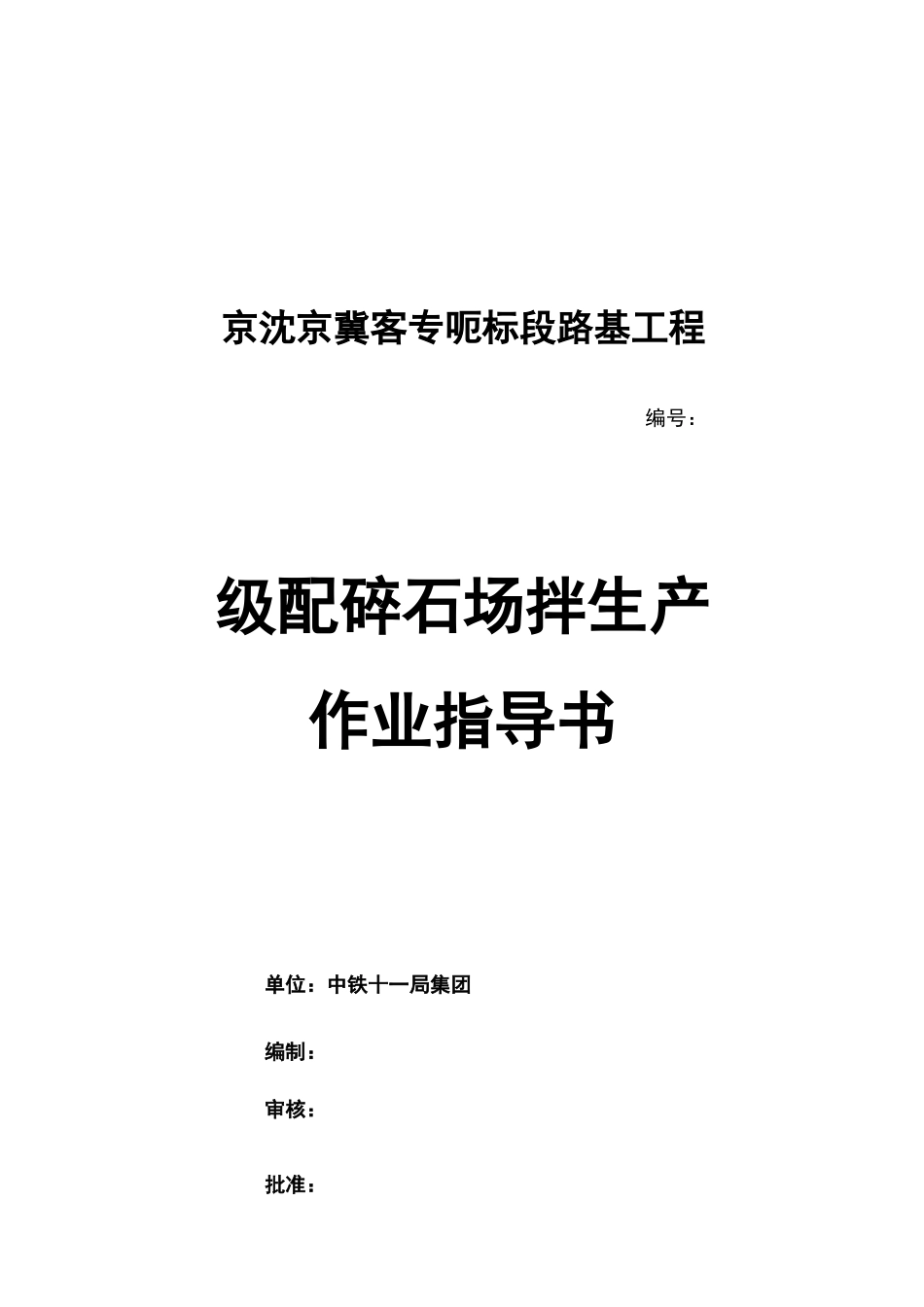

京沈京冀客专呃标段路基工程编号：级配碎石场拌生产作业指导书单位：中铁十一局集团编制：审核：批准：2014 年 8 月 1 日发布 2014 年 8 月 1 日实施京沈京冀客专路基工程级配碎石场拌生产作业指导书1适用范围适用于中铁十一局集团有限公司京沈京冀客专⑷标段基床表层、过渡段基床表层及以下级配碎石场拌作业。2编制依据《客运专线基床表层级配碎石暂行技术条件》（科技基[2005]101号）《铁路工程土工试验规程》（TB10102）《客运专线铁路路基工程施工质量验收暂行标准》（铁建设[2005]160 号）《铁路工程环境保护设计规范》（TB10501）3作业准备3.1 技术准备根据各集料用级配碎石方孔筛的筛分结果，按《客运专线基床表层级配碎石暂行技术条件》（科技基[2005]101 号）的粒径级配范围要求，分别设计出三组级配碎石配合比。按设计的配合比进行室内击实试验和现场填筑工艺试验，从中优选出合适比例，并求得混合料最大干密度和最优含水率。3.2 场地准备根据施工现场对级配碎石的需求量及选定的级配碎石场拌地点进行规划，包括生产区及生活区、各种原材料料池及成品区等。3.3 材料准备⑴级配碎石生产料源直接采购不同规格粒径的碎石及石屑粉。⑵ 场内要备足相应规格材料并分类堆放。储存集料时用装载机及时转运，分层堆放，防止形成自然坡角的料堆，避免颗粒发生离析3.4 人员配备表 1 人员配备表序号职位数量工作内容1站长1负责搅拌站日常管理2技术主管1负责级配碎石搅拌技术3试验员1负责级配碎石拌合质量4司机2装载机操作5搅拌机操作员2搅拌机操作6普通工4零工3.5 机械配备表 2 机械设备表序号机械名称数量备注1级配碎石搅拌机12装载机13自卸卡车4根据生产实际需要确定4除尘设备1拌和设备使用前必须由具备相应资质的计量鉴定单位对所有设备进行调试、标定并出具鉴定证书，调整好出料口单位时间出料量，使进入拌和设备内的各种料符合配比要求。4工艺流程及操作要点4.1 施工程序每盘料的拌和为一个完整的作业过程，包括材料准备-计量配料-加水拌和-检验-出料4.2 工艺流程图 1 级配碎石生产工艺流程图4・3 操作要点(1)级配碎石的拌合全部在拌和场集中场拌。碎石与石屑由装载机进料，铲斗铲料时离地面 20cm 左右。拌和过程中始终保持料仓内有石料，不得中途停料。料仓贮满料后，立即开动拌和机上料搅拌。上料、拌和、卸料均由一名控制员进行控制操作拌。⑵ 拌和设备应计量准确,施工前按设计提供的配比进行室内试验，确定施...
