滑动变阻器引起电流表、电压表示数变化专题及答案(无师自通)

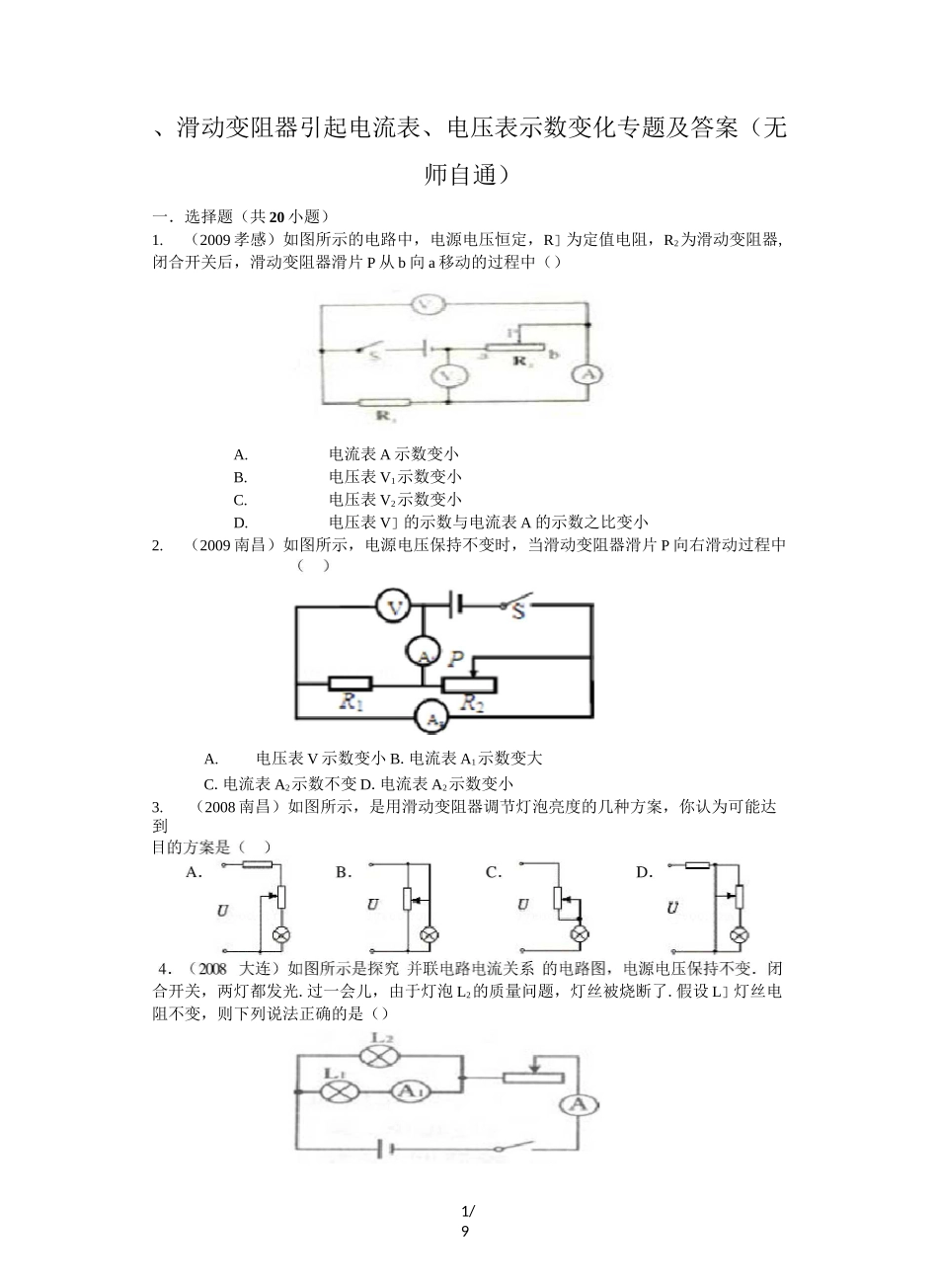

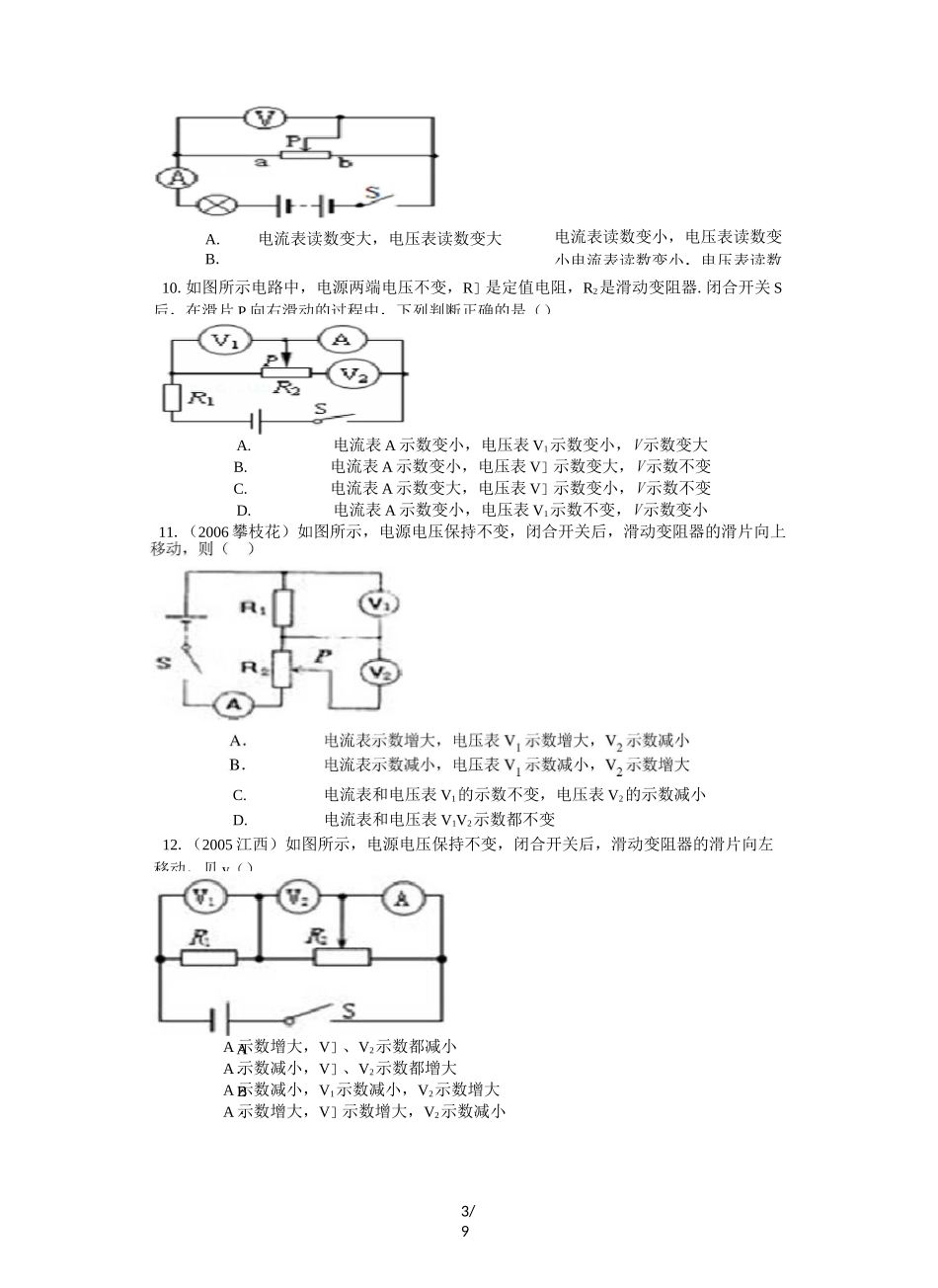

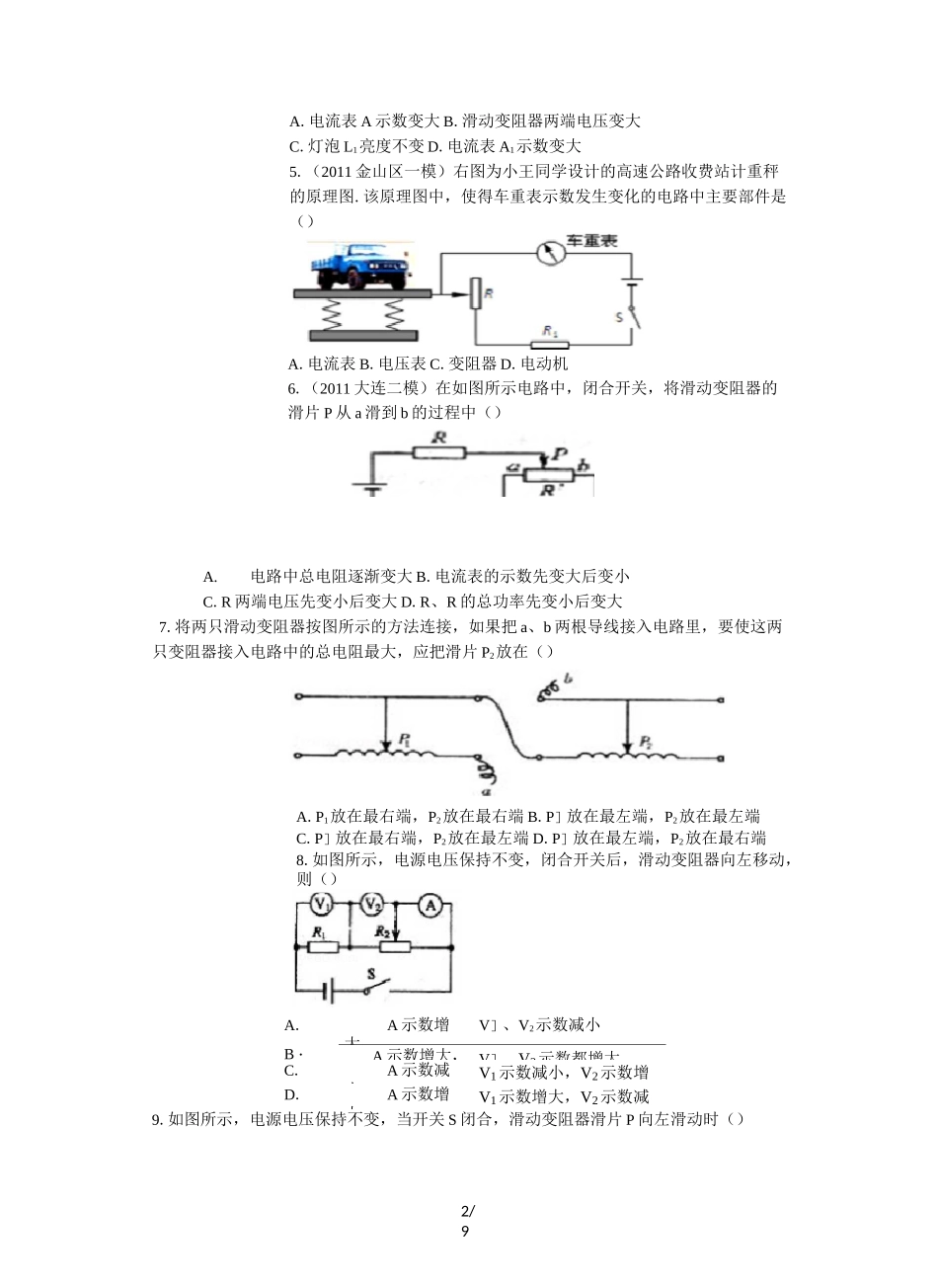

1/9、滑动变阻器引起电流表、电压表示数变化专题及答案（无师自通）一．选择题（共 20 小题）1.（2009 孝感）如图所示的电路中，电源电压恒定，R］为定值电阻，R2为滑动变阻器,闭合开关后，滑动变阻器滑片 P 从 b 向 a 移动的过程中（）A.电流表 A 示数变小B.电压表 V1示数变小C.电压表 V2示数变小D.电压表 V］的示数与电流表 A 的示数之比变小2.（2009 南昌）如图所示，电源电压保持不变时，当滑动变阻器滑片 P 向右滑动过程中A.电压表 V 示数变小 B.电流表 A1示数变大C.电流表 A2示数不变 D.电流表 A2示数变小3.（2008 南昌）如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到合开关，两灯都发光.过一会儿，由于灯泡 L2的质量问题，灯丝被烧断了.假设 L］灯丝电阻不变，则下列说法正确的是（）2/9A.电流表 A 示数变大 B.滑动变阻器两端电压变大C.灯泡 L1亮度不变 D.电流表 A1示数变大5.（2011 金山区一模）右图为小王同学设计的高速公路收费站计重秤的原理图.该原理图中，使得车重表示数发生变化的电路中主要部件是（）A.电流表 B.电压表 C.变阻器 D.电动机6.（2011 大连二模）在如图所示电路中，闭合开关，将滑动变阻器的滑片 P 从 a 滑到 b 的过程中（）A.电路中总电阻逐渐变大 B.电流表的示数先变大后变小C.R 两端电压先变小后变大 D.R、R 的总功率先变小后变大7.将两只滑动变阻器按图所示的方法连接，如果把 a、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片 P2放在（）A.P1放在最右端，P2放在最右端 B.P］放在最左端，P2放在最左端C.P］放在最右端，P2放在最左端 D.P］放在最左端，P2放在最右端8.如图所示，电源电压保持不变，闭合开关后，滑动变阻器向左移动，则（）A.A 示数增大，V］、V2示数减小B・A 示数增大， V］、V2示数都增大C.A 示数减小，V1示数减小，V2示数增大D.A 示数增大，V1示数增大，V2示数减小9.如图所示，电源电压保持不变，当开关 S 闭合，滑动变阻器滑片 P 向左滑动时（）3/9A.电流表读数变大，电压表读数变大B.电流表读数变小，电压表读数变小电流表读数变小，电压表读数A.B.CA.电流表 A 示数变小，电压表 V1示数变小，V 示数变大B.电流表 A 示数变小，电压表 V］示数变大，V 示数不变C.电流表 A 示数变大，电压表 V］示数变小，V 示数不变D.电流表 A 示数变小，电压表 V1示数不变，V 示...
