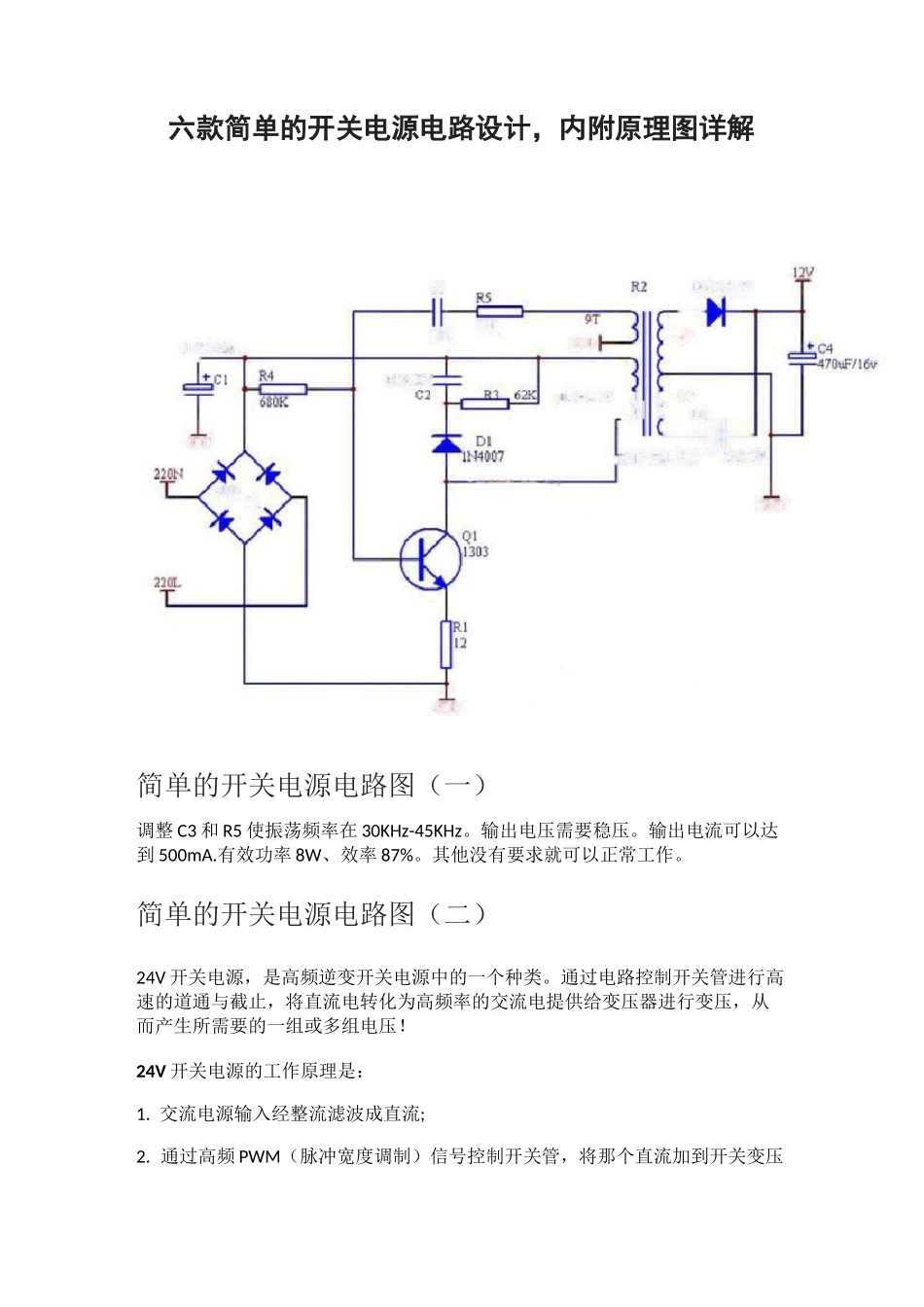

六款简单的开关电源电路设计,内附原理图详解

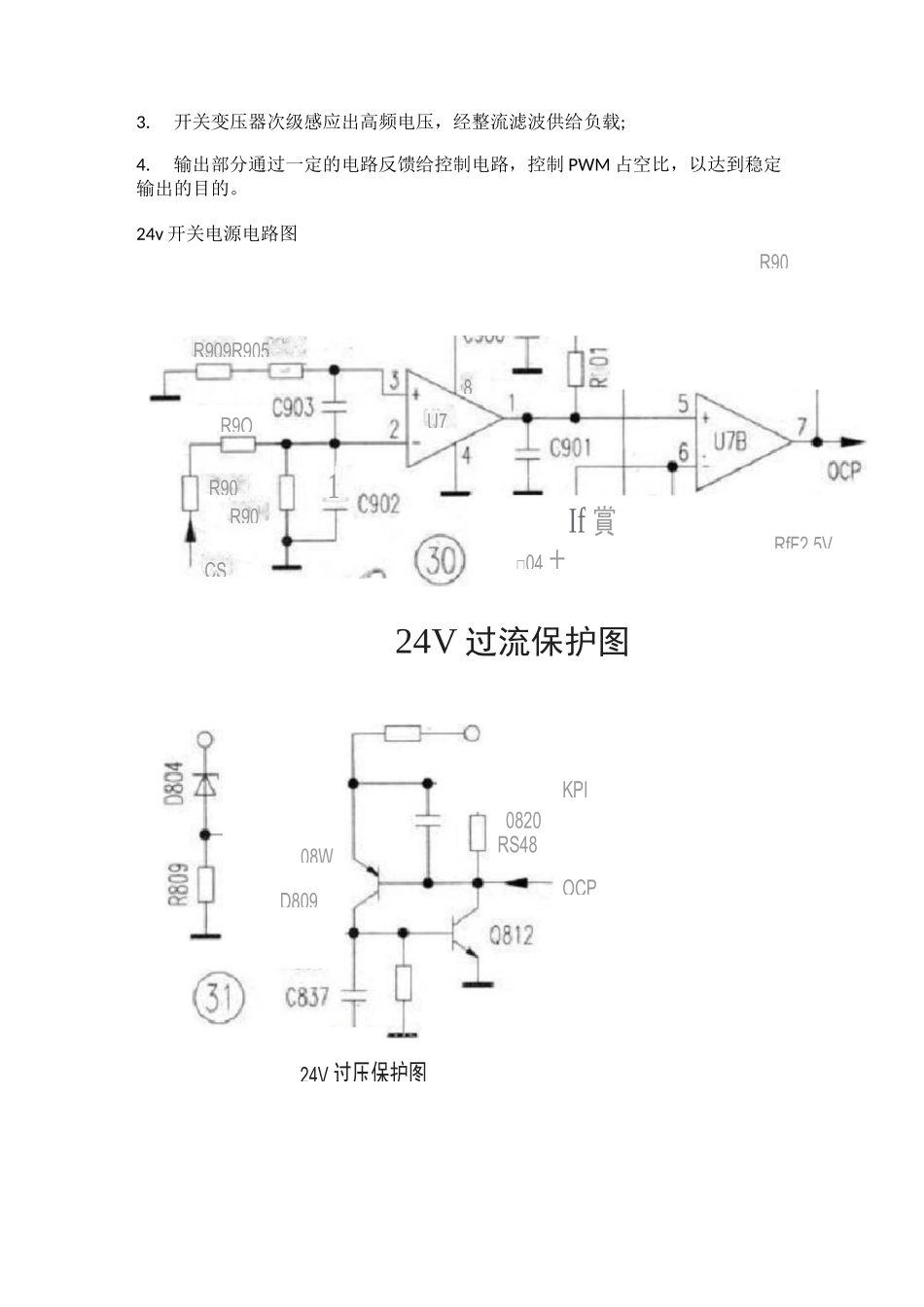

C351D10GDDGDI]LOJ/1EOJ4007-B1GDDGMD[uf /400v iflD.2-I10TJ(8T_5LCD3「_"W~EELSW15W｝隔阳D21N532S-8T简单实用的开关电源电路图六款简单的开关电源电路设计，内附原理图详解简单的开关电源电路图（一）调整 C3 和 R5 使振荡频率在 30KHz-45KHz。输出电压需要稳压。输出电流可以达到 500mA.有效功率 8W、效率 87%。其他没有要求就可以正常工作。简单的开关电源电路图（二）24V 开关电源，是高频逆变开关电源中的一个种类。通过电路控制开关管进行高速的道通与截止，将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！24V 开关电源的工作原理是：1. 交流电源输入经整流滤波成直流;2. 通过高频 PWM（脉冲宽度调制）信号控制开关管，将那个直流加到开关变压器初级上;3.开关变压器次级感应出高频电压，经整流滤波供给负载;4.输出部分通过一定的电路反馈给控制电路，控制 PWM 占空比，以达到稳定输出的目的。24v 开关电源电路图24V 过流保护图68U71R90R90CSR90R9ORfF2.5V□04 土If 賞R909R90508W0820RS48KPIOCP24V 过压保护图D809简单的开关电源电路图（三）单端正激式开关电源的典型电路如下图所示。这种电路在形式上与单端反激式电路相似，但工作情形不同。当开关管 VT1 导通时，VD2 也导通，这时电网向负载传送能量，滤波电感 L 储存能量；当开关管 VT1 截止时，电感 L 通过续流二极管VD3 继续向负载释放能量。va在电路中还设有钳位线圈与二极管 VD2,它可以将开关管 VT1 的最高电压限制在两倍电源电压之间。为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于 50％。由于这种电路在开关管 VT1 导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出 50—200W 的功率。电路使用的变压器结构复杂，体积也较大,正因为这个原因，这种电路的实际应用较少。简单的开关电源电路图（四）推挽式开关电源的典型电路如图六所示。它属于双端式变换电路，高频变压器的磁芯工作在磁滞回线的两侧。电路使用两个开关管 VT1 和 VT2,两个开关管在外激励方波信号的控制下交替的导通与截止，在变压器 T 次级统组得到方波电压，经整流滤波变为所需要的直流电压。O 卜 15V/2A4OiciTOP224VC6DIjiFH-聲 2d?VAC；:t:Np呵：^VDIJ? iF 僞这种电路的优点是两个开关管容易驱动，主要缺点是开关管的耐压要达到两倍电路峰值电压。电路的输出功率较大...
