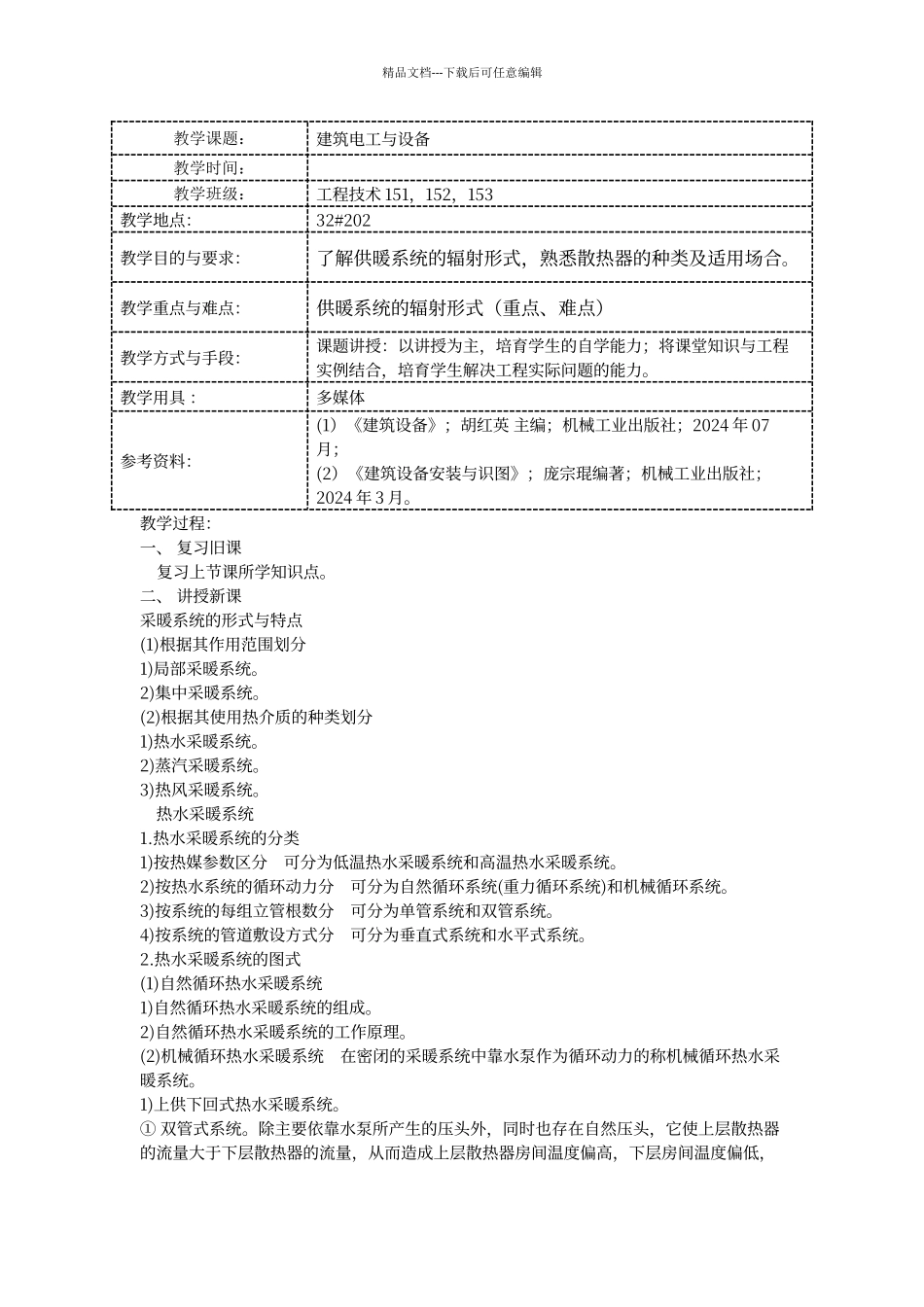

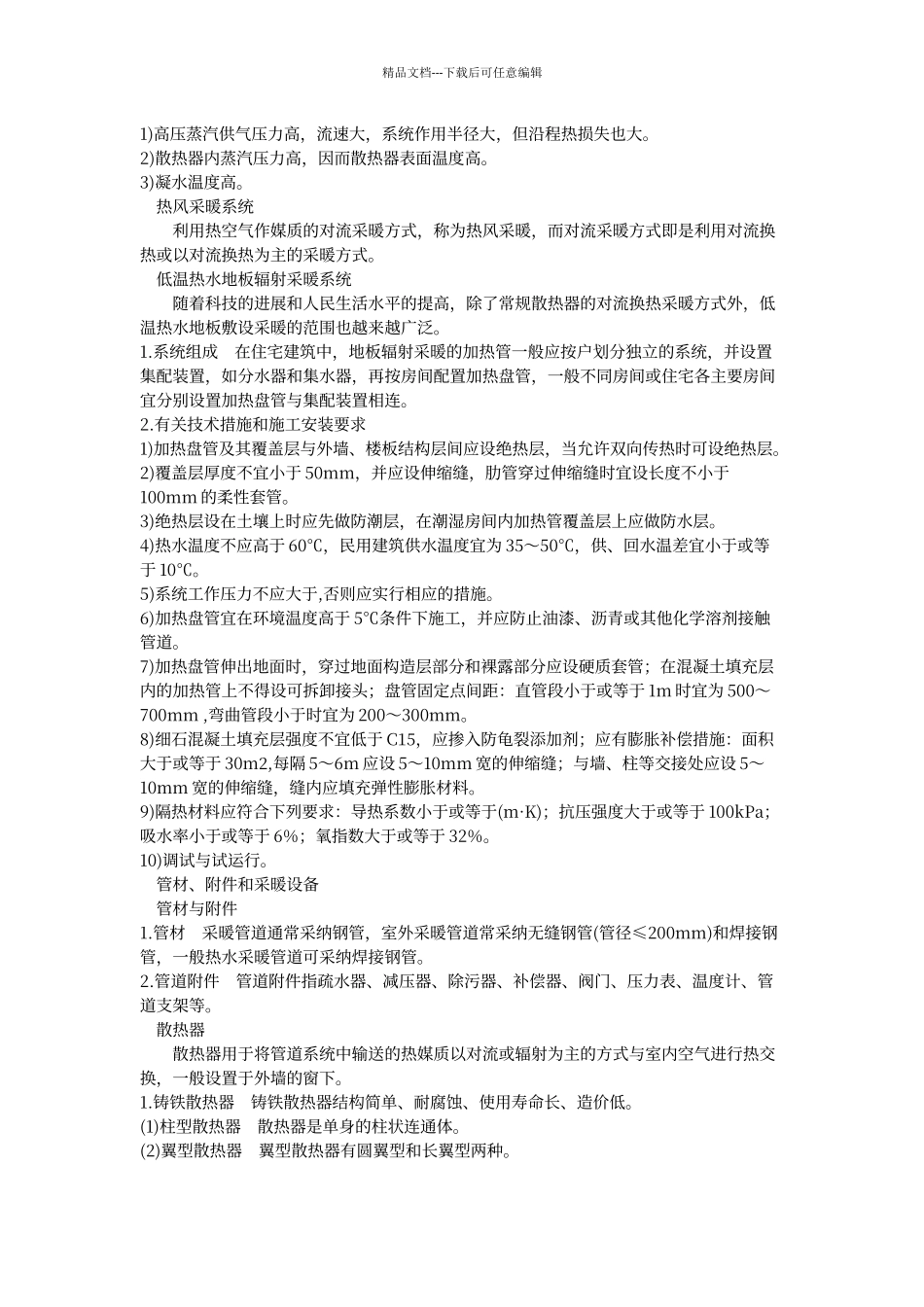

精品文档---下载后可任意编辑教学课题：建筑电工与设备教学时间：教学班级：工程技术 151，152，153教学地点：32#202教学目的与要求：了解供暖系统的辐射形式，熟悉散热器的种类及适用场合。教学重点与难点：供暖系统的辐射形式（重点、难点）教学方式与手段：课题讲授：以讲授为主，培育学生的自学能力；将课堂知识与工程实例结合，培育学生解决工程实际问题的能力。教学用具 ：多媒体参考资料：(1）《建筑设备》；胡红英 主编；机械工业出版社；2024 年 07月；(2）《建筑设备安装与识图》；庞宗琨编著；机械工业出版社；2024 年 3 月。教学过程：一、 复习旧课 复习上节课所学知识点。二、 讲授新课采暖系统的形式与特点(1)根据其作用范围划分1)局部采暖系统。2)集中采暖系统。(2)根据其使用热介质的种类划分1)热水采暖系统。2)蒸汽采暖系统。3)热风采暖系统。 热水采暖系统1.热水采暖系统的分类1)按热媒参数区分 可分为低温热水采暖系统和高温热水采暖系统。2)按热水系统的循环动力分 可分为自然循环系统(重力循环系统)和机械循环系统。3)按系统的每组立管根数分 可分为单管系统和双管系统。4)按系统的管道敷设方式分 可分为垂直式系统和水平式系统。2.热水采暖系统的图式(1)自然循环热水采暖系统 1)自然循环热水采暖系统的组成。2)自然循环热水采暖系统的工作原理。(2)机械循环热水采暖系统 在密闭的采暖系统中靠水泵作为循环动力的称机械循环热水采暖系统。1)上供下回式热水采暖系统。① 双管式系统。除主要依靠水泵所产生的压头外，同时也存在自然压头，它使上层散热器的流量大于下层散热器的流量，从而造成上层散热器房间温度偏高，下层房间温度偏低，精品文档---下载后可任意编辑称为系统的垂直失调，而且楼层越高，这种现象越严重。因此，双管系统一般用于不超过四层的建筑物。② 单管式系统。因为与散热器相连的立管只有一根，比双管式系统少用立管，立支管间交叉减少，因而安装较为方便，不会像双管系统因存在自然压头而产生垂直失调，造成各房间温度的偏差。单管顺流式系统的特点是立管中的全部的水量顺流进入各层的散热器；缺点是不能进行局部调节。单管跨越式系统的特点是立管的一部分水量流进散热器，另一部分水量通过跨越管与散热器流出的回水混合，再流入下一层散热器，可以消除顺流式系统无法调节各层间散热量的缺陷。为此，一般在上面几层加装跨越管，并在跨越管上加装阀门，以调节流经跨越管的流量。③ ...
