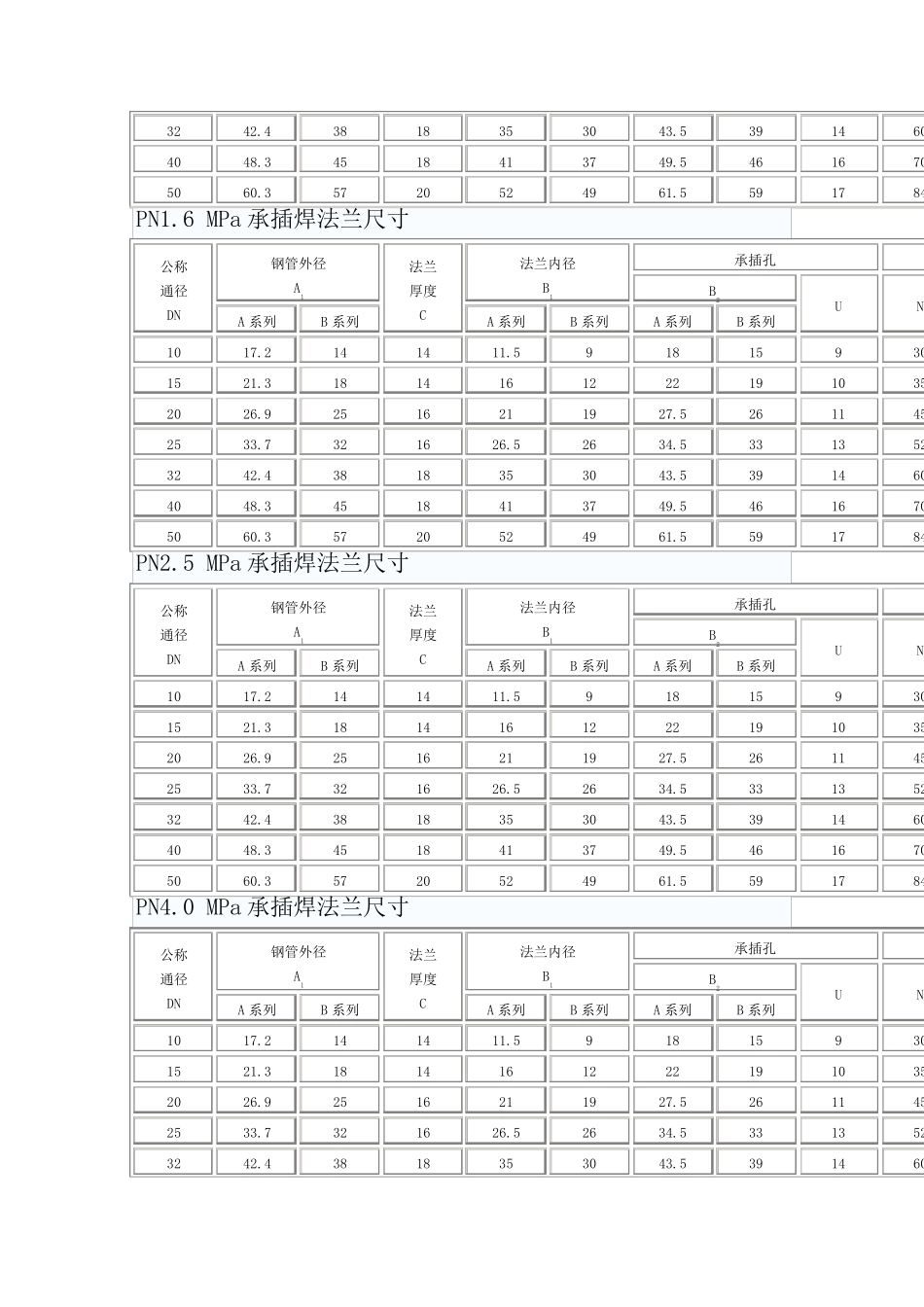

承插焊法兰结构型式及尺寸_第1页
1/10

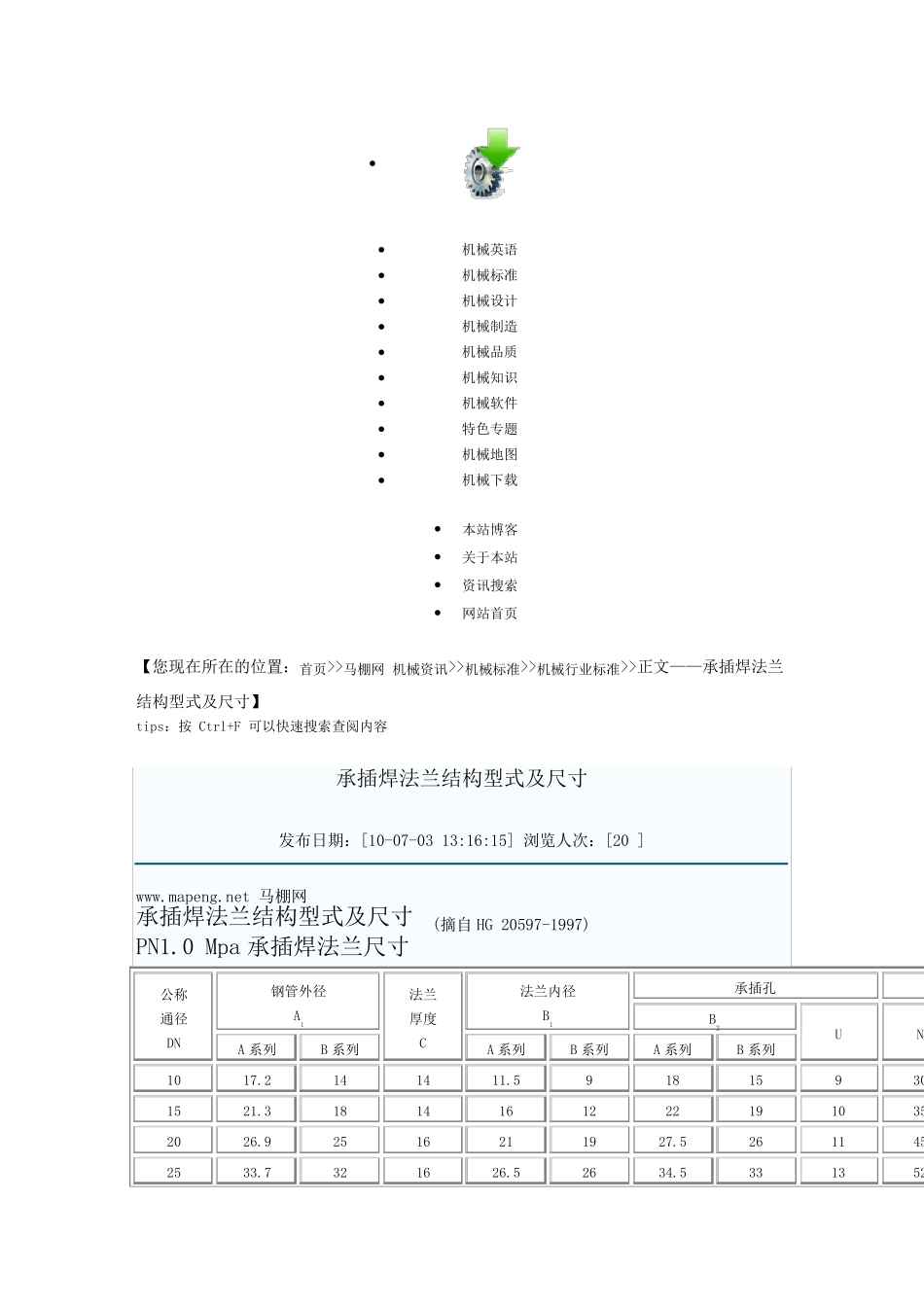

承插焊法兰结构型式及尺寸_第2页
2/10
承插焊法兰结构型式及尺寸_第3页
3/10
• • • • • • • • • • • 机械英语 • 机械标准 • 机械设计 • 机械制造 • 机械品质 • 机械知识 • 机械软件 • 特色专题 • 机械地图 • 机械下载 • 本站博客 • 关于本站 • 资讯搜索 • 网站首页 【您现在所在的位置:首页>>马棚网 机械资讯>>机械标准>>机械行业标准>>正文——承插焊法兰结构型式及尺寸】 tips:按 Ctrl+F 可以快速搜索查阅内容 承插焊法兰结构型式及尺寸 发布日期:[10-07-03 13:16:15] 浏览人次:[20 ] www.mapeng.net 马棚网 承插焊法兰结构型式及尺寸 (摘自 HG 20597-1997) PN1.0 Mpa 承插焊法兰尺寸 公称 通径 DN 钢管外径 A1 法兰 厚度 C 法兰内径 B1 承插孔 B2 U N A 系列 B 系列 A 系列 B 系列 A 系列 B 系列 10 17.2 14 14 11.5 9 18 15 9 3015 21.3 18 14 16 12 22 19 10 3520 26.9 25 16 21 19 27.5 26 11 4525 33.7 32 16 26.5 26 34.5 33 13 5232 42.4 38 18 35 30 43.5 39 14 6040 48.3 45 18 41 37 49.5 46 16 7050 60.3 57 20 52 49 61.5 59 17 84PN1.6 MPa 承插焊法兰尺寸 公称 通径 DN 钢管外径 A1 法兰 厚度 C 法兰内径 B1 承插孔 B2 U N A 系列 B 系列 A 系列 B 系列 A 系列 B 系列 10 17.2 14 14 11.5 9 18 15 9 3015 21.3 18 14 16 12 22 19 10 3520 26.9 25 16 21 19 27.5 26 11 4525 33.7 32 16 26.5 26 34.5 33 13 5232 42.4 38 18 35 30 43.5 39 14 6040 48.3 45 18 41 37 49.5 46 16 7050 60.3 57 20 52 49 61.5 59 17 84PN2.5 MPa 承插焊法兰尺寸 公称 通径 DN 钢管外径 A1 法兰 厚度 C 法兰内径 B1 承插孔 B2 U N A 系列 B 系列 A 系列 B 系列 A 系列 B 系列 10 17.2 14 14 11.5 9 18 15 9 3015 21.3 18 14 16 12 22 19 10 3520 26.9 25 16 21 19 27.5 26 11 4525 33.7 32 16 26.5 26 34.5 33 13 5232 42.4 38 18 35 30 43.5 39 14 6040 48.3 45 18 41 37 49.5 46 16 7050 60.3 57 20 52 49 61.5 59 17 84PN4.0 MPa 承插焊法兰尺寸 公称 通径 DN 钢管外径 A1 法兰 厚度 C 法兰内径 B1 承插孔 B2 U N A 系列 ...
