拉森钢板桩围堰检算书15m

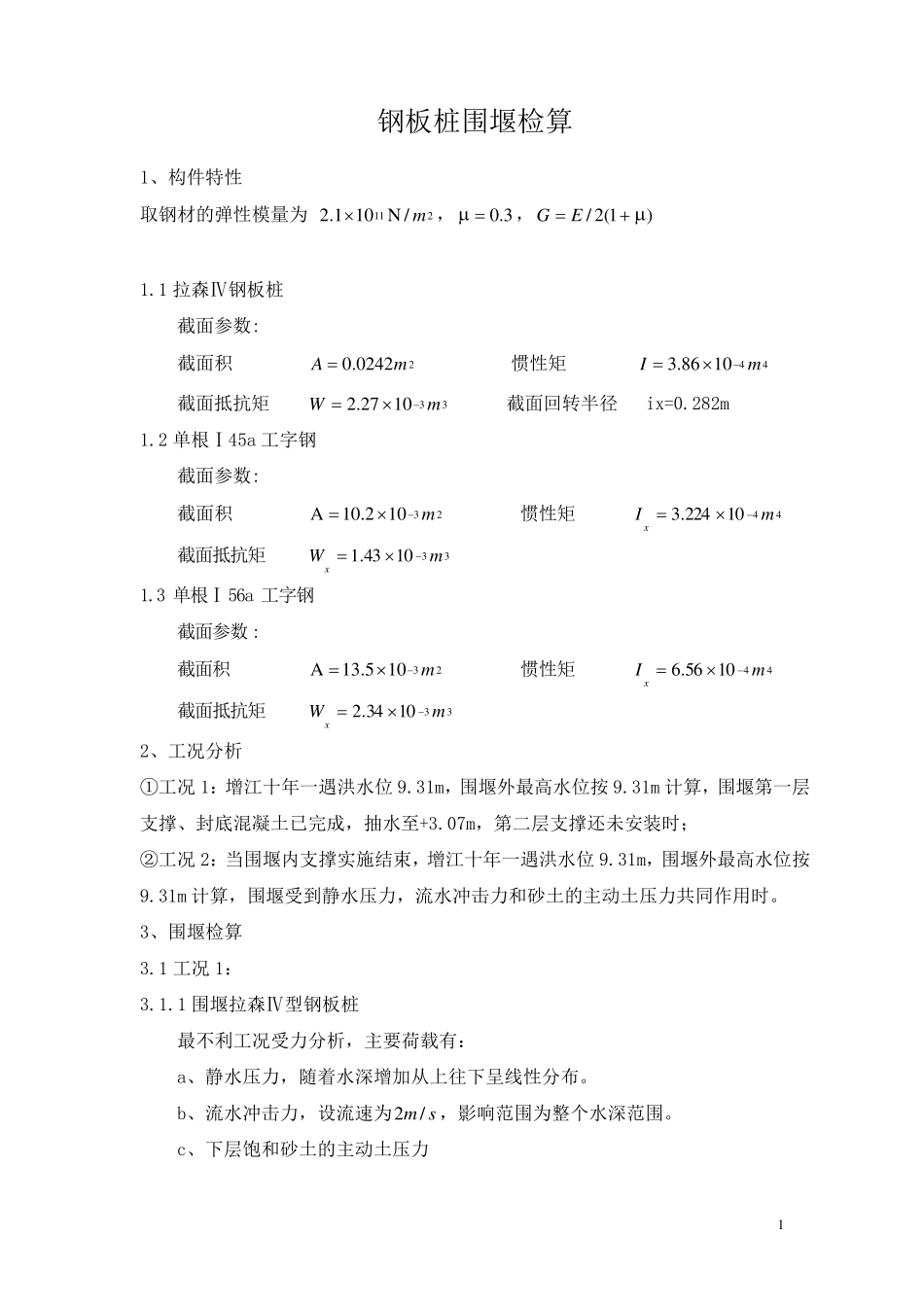

1 钢板桩围堰检算 1、构件特性 取钢材的弹性模量为 211/N101.2m，3.0，)1(2/ EG 1.1 拉森Ⅳ钢板桩 截面参数: 截面积 20242.0mA  惯性矩 441086.3mI 截面抵抗矩 331027.2mW 截面回转半径 ix=0.282m 1.2 单根Ⅰ45a 工字钢 截面参数: 截面积 23102.10Am 惯性矩 4410224.3mIx 截面抵抗矩 331043.1mWx 1.3 单根Ⅰ56a 工字钢 截面参数: 截面积 23105.13Am 惯性矩 441056.6mIx 截面抵抗矩 331034.2mWx 2、工况分析 ①工况 1：增江十年一遇洪水位 9.31m，围堰外最高水位按 9.31m 计算，围堰第一层支撑、封底混凝土已完成，抽水至+3.07m，第二层支撑还未安装时； ②工况 2：当围堰内支撑实施结束，增江十年一遇洪水位 9.31m，围堰外最高水位按9.31m 计算，围堰受到静水压力，流水冲击力和砂土的主动土压力共同作用时。 3、围堰检算 3.1 工况 1： 3.1.1 围堰拉森Ⅳ型钢板桩 最不利工况受力分析，主要荷载有： a、静水压力，随着水深增加从上往下呈线性分布。 b、流水冲击力，设流速为sm/2，影响范围为整个水深范围。 c、下层饱和砂土的主动土压力 2 荷载分析：水深7.31m，流水冲击力合力作用点位于距上端水深1/3 高度处，主动土压力为7.31—9.36m 处，另加封底混凝土以下 0.5m，也即 9.36—9.86m ①集中荷载：流水冲击力 grvkAF22 K取 1.5，v 取 2m/s,截面面积取一延米长，则 KNF93.2110221031.70.15.12  作用点距顶端m44.23/31.7处 ②分布荷载： a.静水压力 rhp  最大线荷载值 KNF4.6224.6100.1 从钢板桩顶端下 0.19m 往下 6.43m 处呈三角形分布 b.主动土压力 取饱和砂土容重3/18mKNsat ，砂土内摩擦角030则 )2/45(tan)(02hPwsat KPaP8.6)2/3045(tan55.2)1018(002 为简化计算过程，具体如下： 荷载分布图： 弯矩图： 3 KNRA1.209 mKNM.413max  MPa MPamKN210][9.1811027.2.4133max，满足要求 剪力图： 支座反力：RA=209.1KN 3.2 工况2 3.2.1 拉森Ⅳ型钢板桩围堰 最不利工况受力分析，主要荷载有： a、静水压力，随着水深增加从上往下呈线性分布。 b、流水冲击力，设流速为sm/2，影响范围为整个水深范围。 c、下层饱和砂土的主动土压力 荷载分析：水深7.31m，流水冲击力合力作用点位于...
