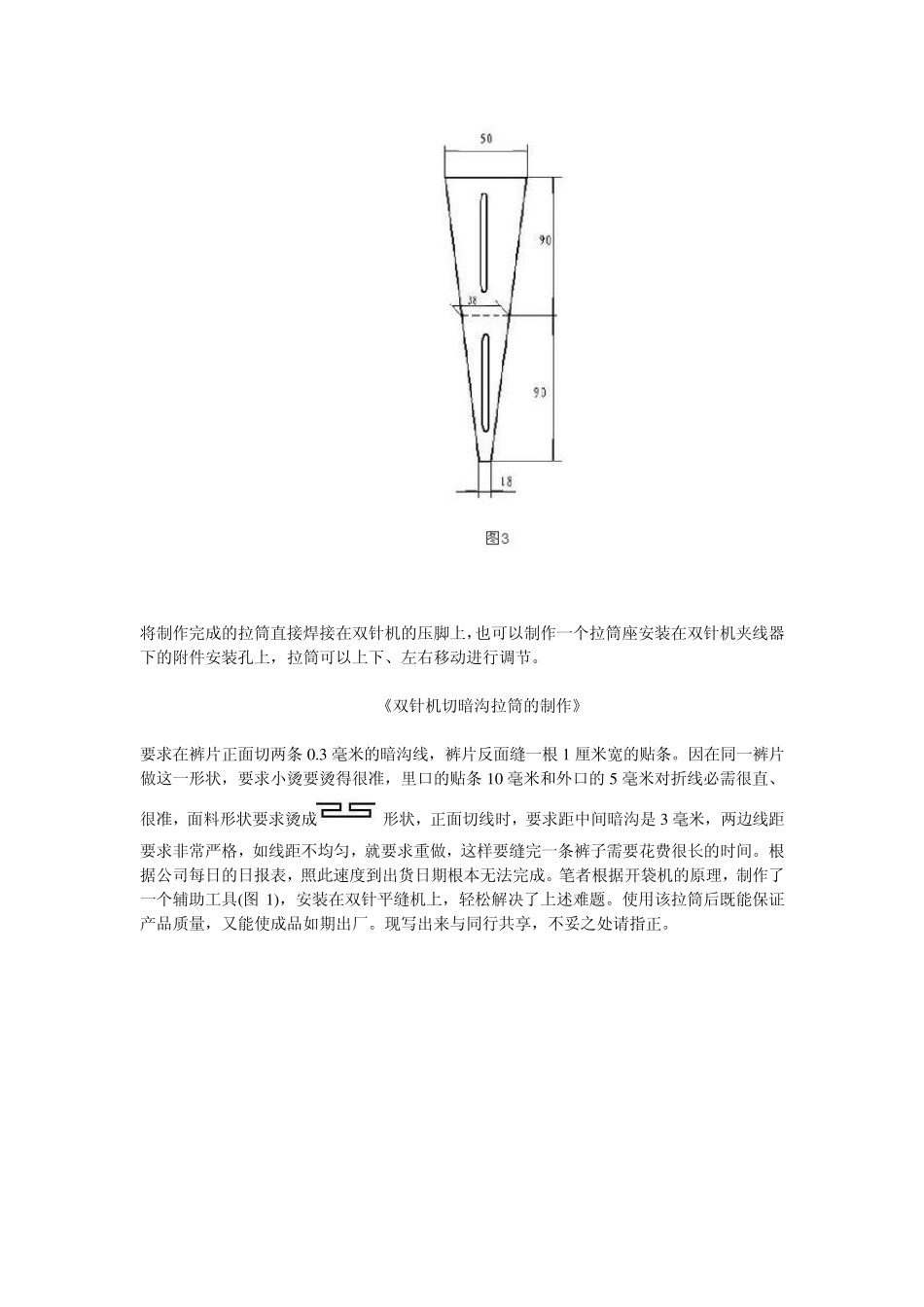

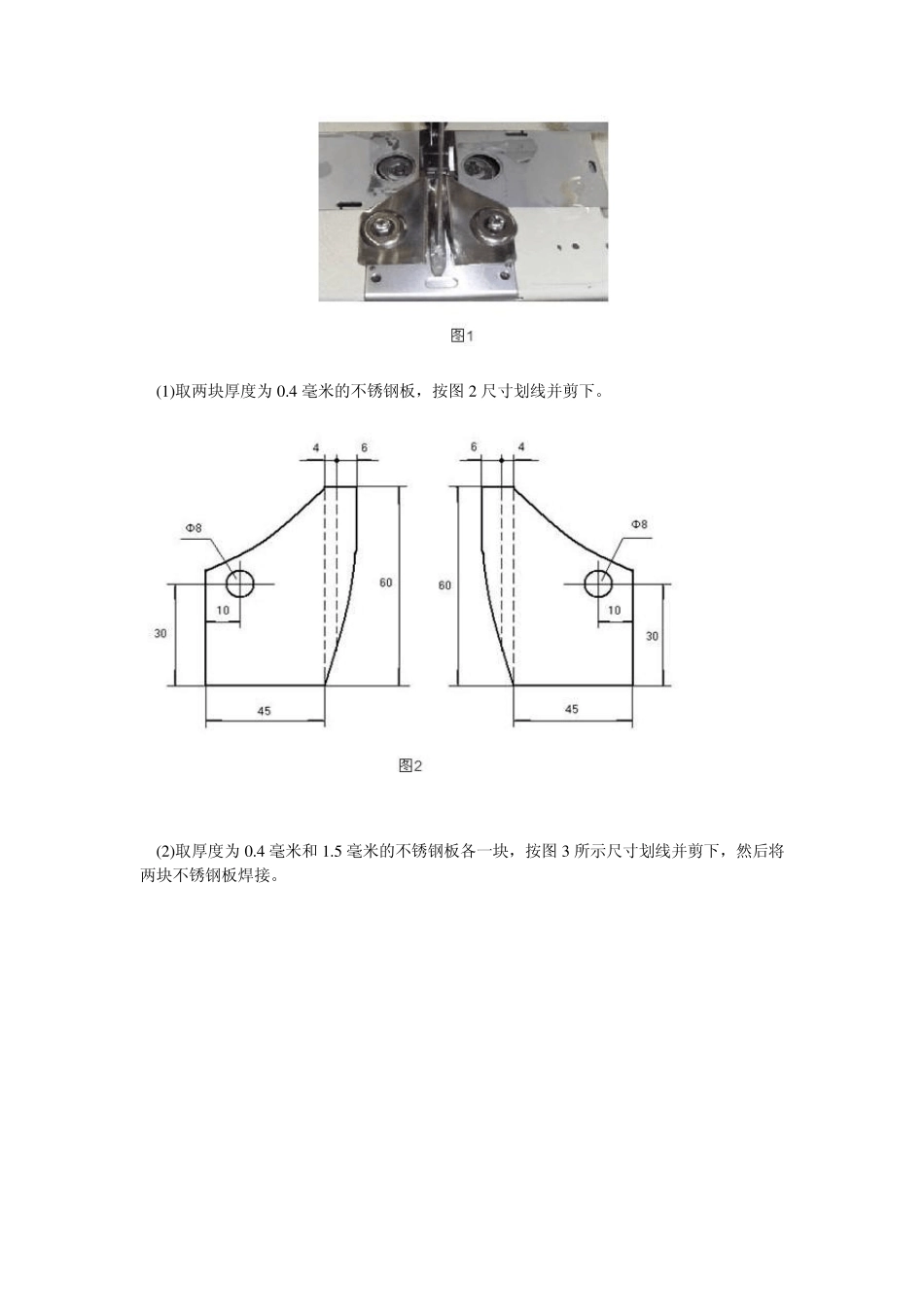

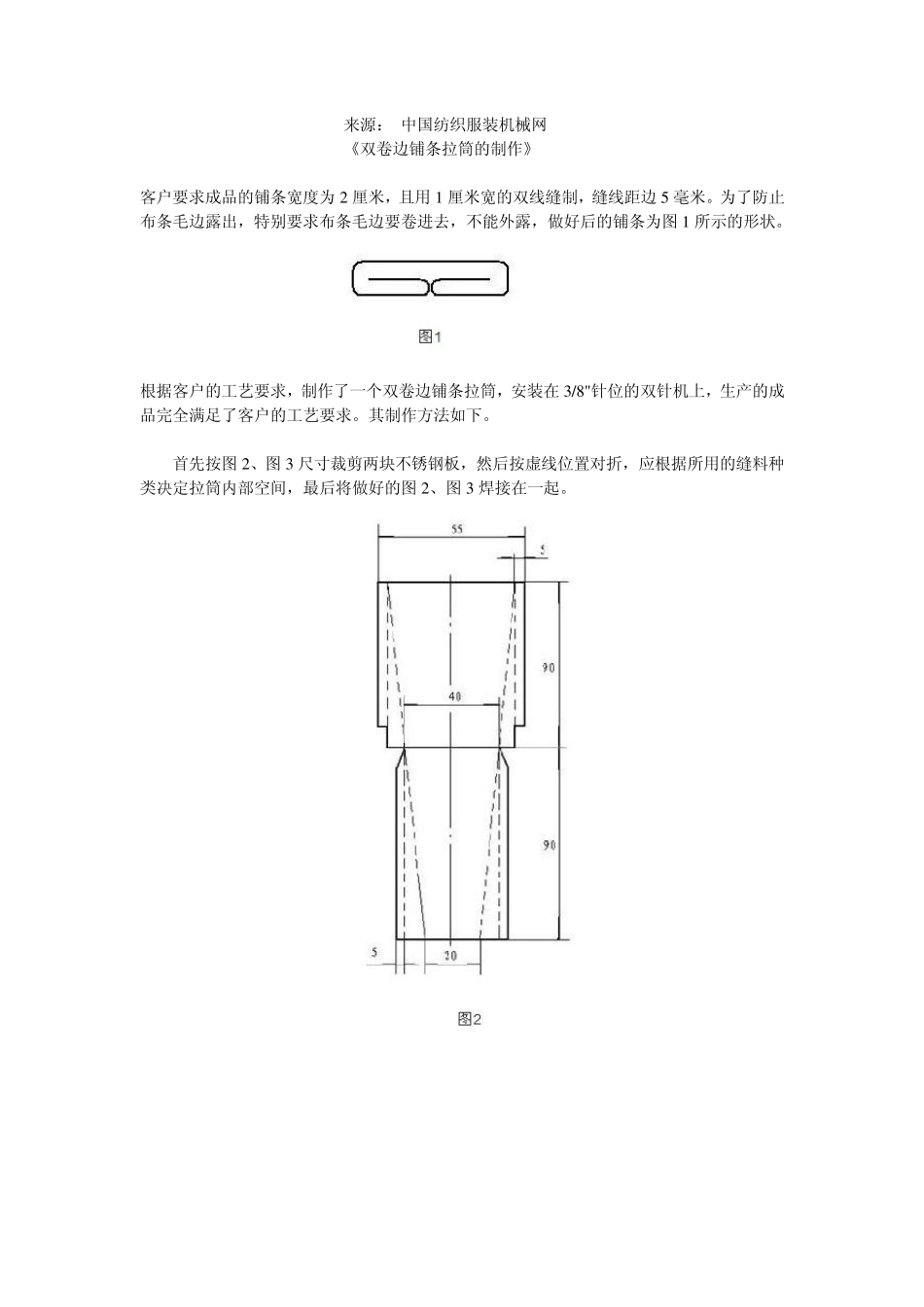

来源： 中国纺织服装机械网 《双卷边铺条拉筒的制作》 客户要求成品的铺条宽度为2 厘米，且用1 厘米宽的双线缝制，缝线距边5 毫米。为了防止布条毛边露出，特别要求布条毛边要卷进去，不能外露，做好后的铺条为图1 所示的形状。 根据客户的工艺要求，制作了一个双卷边铺条拉筒，安装在3 /8 "针位的双针机上，生产的成品完全满足了客户的工艺要求。其制作方法如下。 首先按图2 、图3 尺寸裁剪两块不锈钢板，然后按虚线位置对折，应根据所用的缝料种类决定拉筒内部空间，最后将做好的图2 、图3 焊接在一起。 将制作完成的拉筒直接焊接在双针机的压脚上，也可以制作一个拉筒座安装在双针机夹线器下的附件安装孔上，拉筒可以上下、左右移动进行调节。 《双针机切暗沟拉筒的制作》 要求在裤片正面切两条 0 .3 毫米的暗沟线，裤片反面缝一根 1 厘米宽的贴条。因在同一裤片做这一形状，要求小烫要烫得很准，里口的贴条 1 0 毫米和外口的5 毫米对折线必需很直、很准，面料形状要求烫成形状，正面切线时，要求距中间暗沟是 3 毫米，两边线距要求非常严格，如线距不均匀，就要求重做，这样要缝完一条裤子需要花费很长的时间。根据公司每日的日报表，照此速度到出货日期根本无法完成。笔者根据开袋机的原理，制作了一个辅助工具(图 1 )，安装在双针平缝机上，轻松解决了上述难题。使用该拉筒后既能保证产品质量，又能使成品如期出厂。现写出来与同行共享，不妥之处请指正。 (1 )取两块厚度为0 .4 毫米的不锈钢板，按图2 尺寸划线并剪下。 (2 )取厚度为0 .4 毫米和 1 .5 毫米的不锈钢板各一块，按图3 所示尺寸划线并剪下，然后将两块不锈钢板焊接。 (3)将已做好的图2、图3 零件直接安装在双针平缝机上，即可缝纫(图4)。 《绳子拉筒制作及使用》 绳子拉筒制作简单，相信很多维修工朋友都会制作，但是很多人反映不太好使用，原因主要是布条容易打绺导致无法使用。其实看似简单的小工具却有很多使用技巧。 首先，制作绳子拉筒的时候要保证线绳出口的A 点与 B 基本保持一致，AC 与 AB 成90o，1、2、3 部位在制作的时候要严格按照所用的布条宽度制作。1、2、3 部位在焊接的时候根据布料的厚薄及 AD 边缘成圆弧状焊接，这样可以保证布条服帖地在拉筒中运动(图1) 其次，建议最好使用斜丝绺布条，如果横丝弹性较大也可以使用。 最后，根据绳子的尺寸选用合适的带槽压脚，以常用的 3m m 左右直径的绳子...
