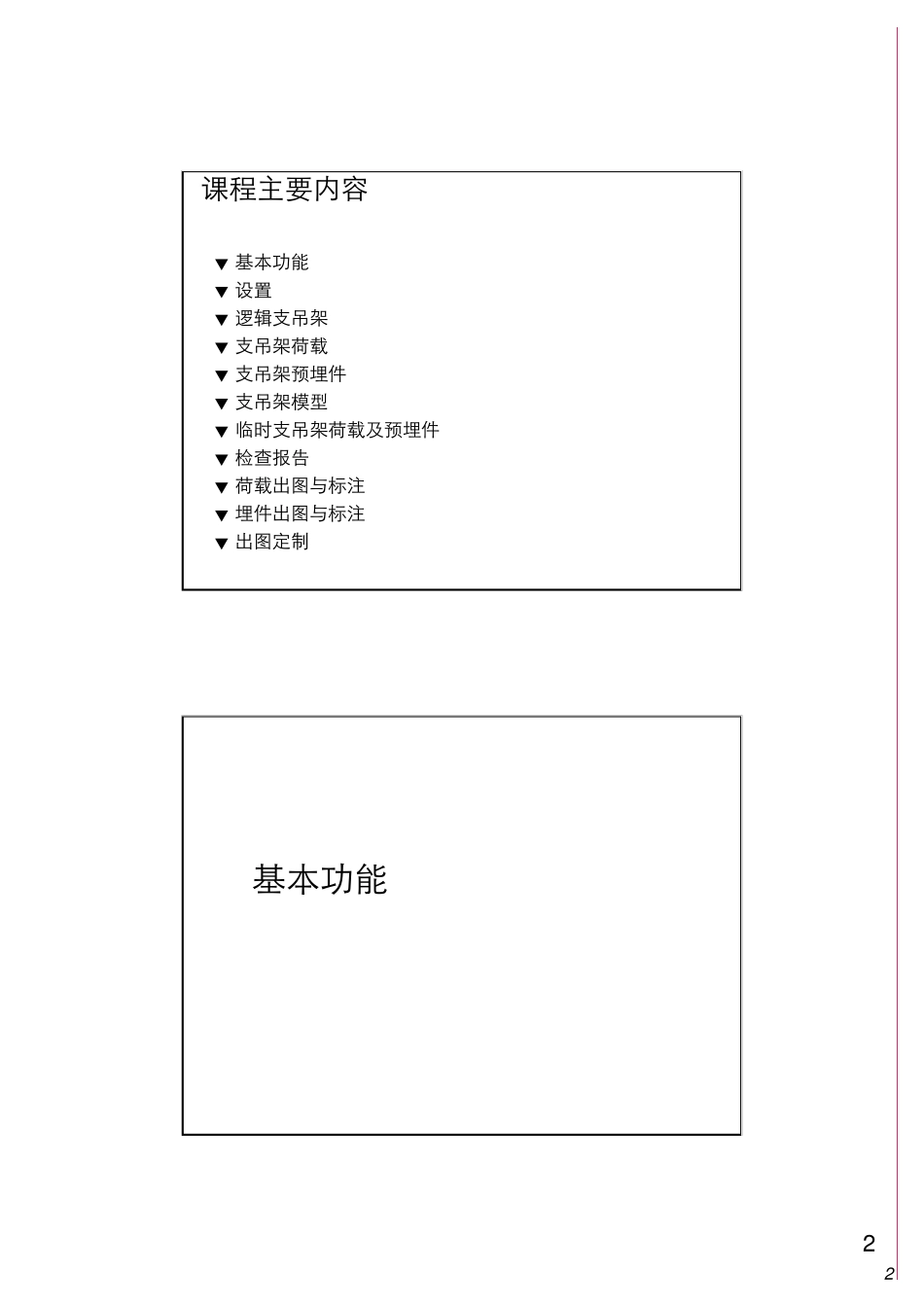

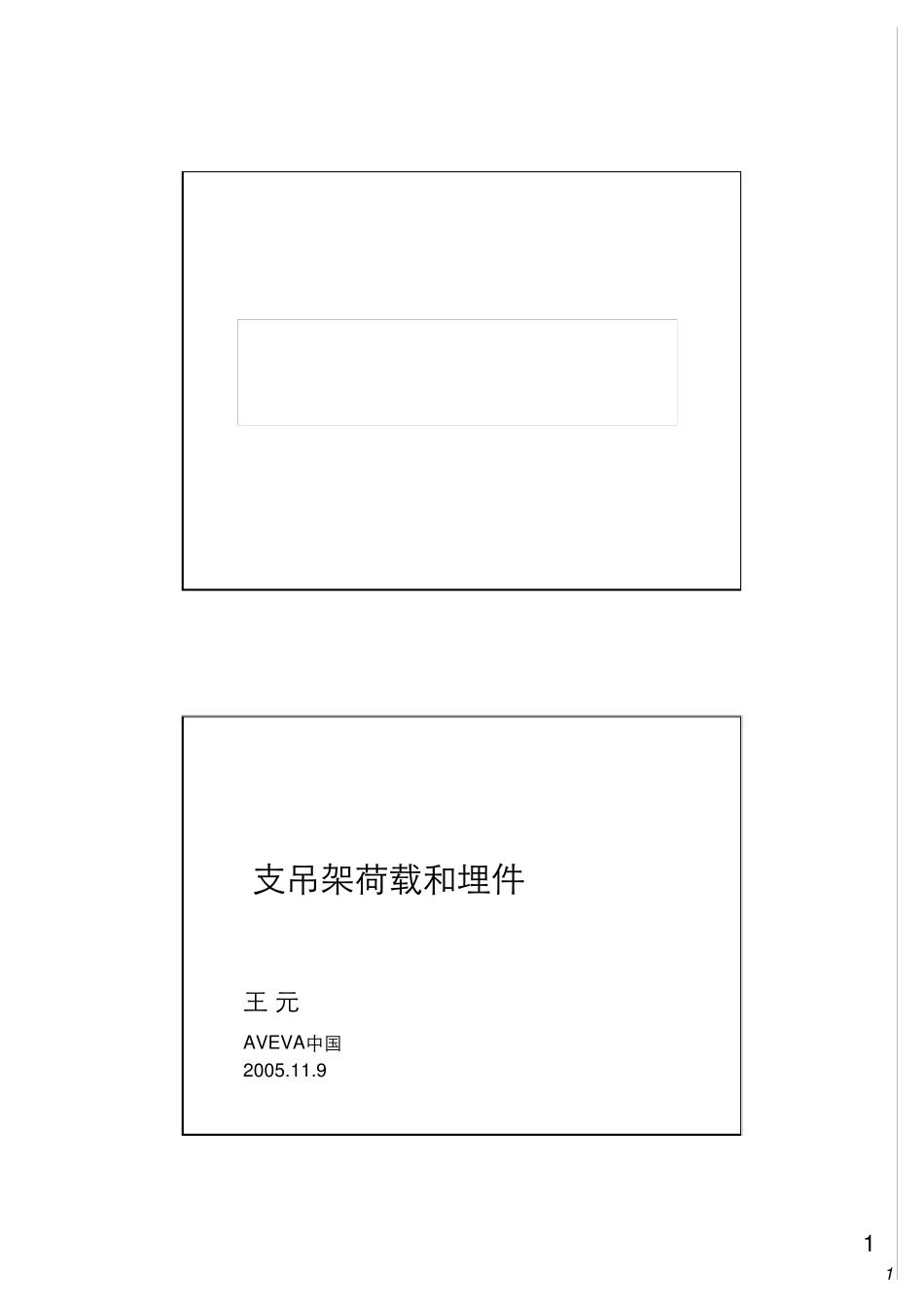

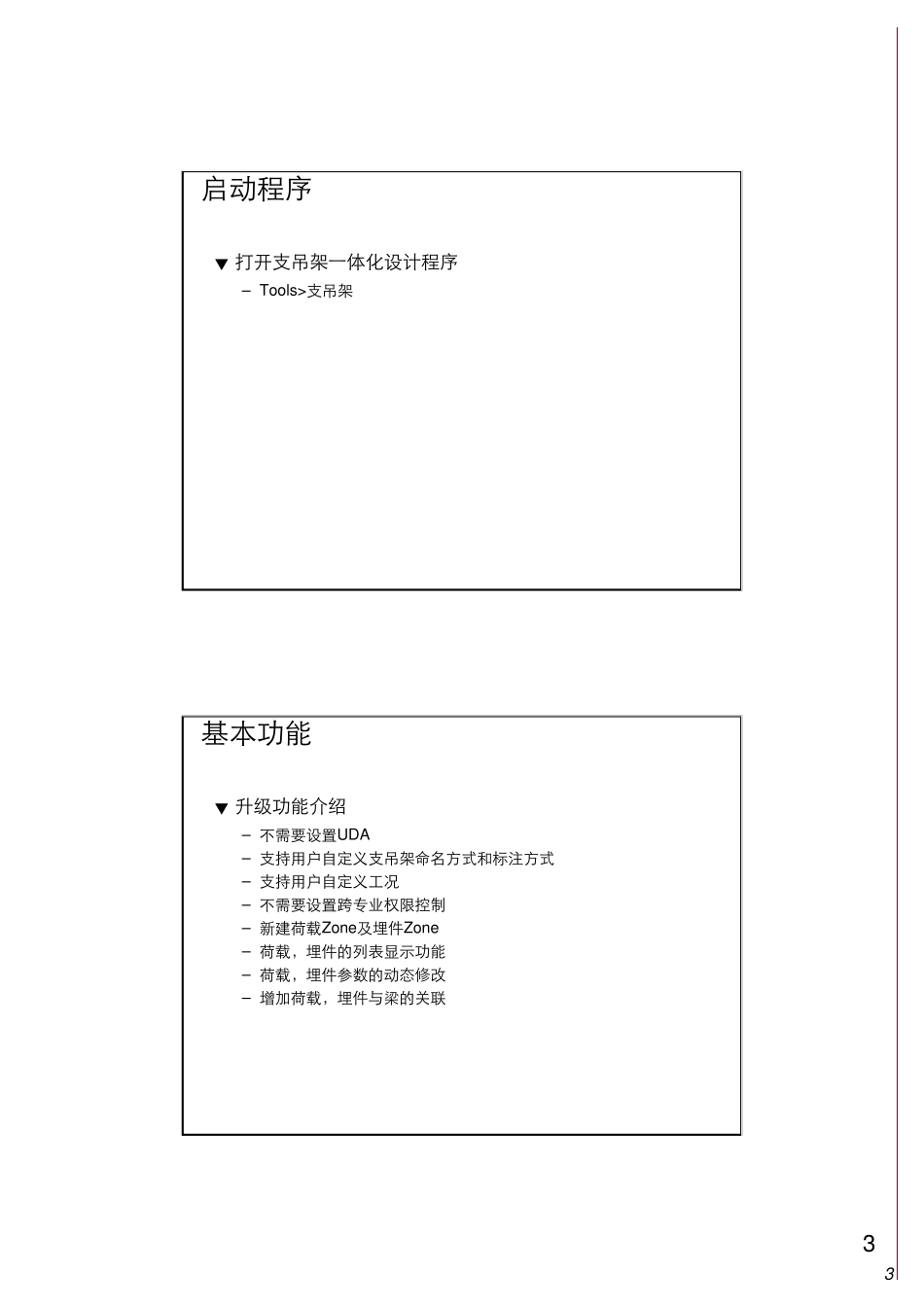

11支吊架荷载和埋件王 元AVEVA中国2005.11.922课程主要内容T 基本功能T 设置T 逻辑支吊架T 支吊架荷载T 支吊架预埋件T 支吊架模型T 临时支吊架荷载及预埋件T 检查报告T 荷载出图与标注T 埋件出图与标注T 出图定制基本功能33启动程序T 打开支吊架一体化设计程序– Tools>支吊架基本功能T 升级功能介绍– 不需要设置UDA– 支持用户自定义支吊架命名方式和标注方式– 支持用户自定义工况– 不需要设置跨专业权限控制– 新建荷载Zone及埋件Zone– 荷载，埋件的列表显示功能– 荷载，埋件参数的动态修改– 增加荷载，埋件与梁的关联44即选即显-快速修改模式T 选择相关项，自动进入修改模式– 打开支吊架程序– 在导航器或图形中选择逻辑支吊架，荷载或埋件– 自动进入修改模式设置55支 吊 架 设 置T 支 吊 架 设 置 显 示 对 话 框支 吊 架 设 置 文 件T 用 户 可 以 修 改 支 吊 架 设 置 文 件–%pdmsdflts%\hanger\hanger.iniATTA命 名 的 前 缀 和 后 缀支 吊 架 标 注 的前 缀 和 后 缀工 况 描 述与 工 况 号节 点 类 型支 吊 架 建 模模 版 目 录66命名原则T ATTA命名原则–ATTA命名=前缀+支吊架号+后缀–建议基于Pip e命名，则Pip e内支吊架号不能重复临时荷载和埋件的控制开关T 建立临时荷载和埋件的控制开关–指定管道所在的Zo n e–程序自动显示荷载和预埋件的存放层次77逻辑支吊架生成逻辑支吊架T 生成逻辑支吊架步骤–填入支吊架号–选择节点形式–选择直管段–生成逻辑支吊架Atta–定位逻辑支吊架88Attachment的属性T 属性的设置– Name 命名前缀+支吊架号+命名后缀– Spref /AVEVA-ATTA-SPEC/SUPP:ANY– Atty HANG– Mtoc OFF– Stext 标注前缀+支吊架号+标注后缀支吊架荷载99荷 载 数 据 库 层 次T荷 载 数 据 库 层 次荷 载关 联 梁 参 考生 成 支 吊 架 荷 载T 生 成 支 吊 架 荷 载 步 骤1.新 建 荷 载 ， 自 动 命 名2.选 择 梁 ， 标 高 对 齐3.填 入 荷 载 数 据4.选 择 与 荷 载 关 联 的 梁5.新 建 下 一 个 工 况1010支吊架预埋件埋件数据库层次T 埋件数据库层次关联梁参考荷载埋件1111支 吊 架 预 埋 件T 支 吊 架 预 埋 件 生 成 步 骤1.新 建 埋 件 ， 自 动 命 名2.选 择 梁4.填 入 荷 载 数 据3.选...
